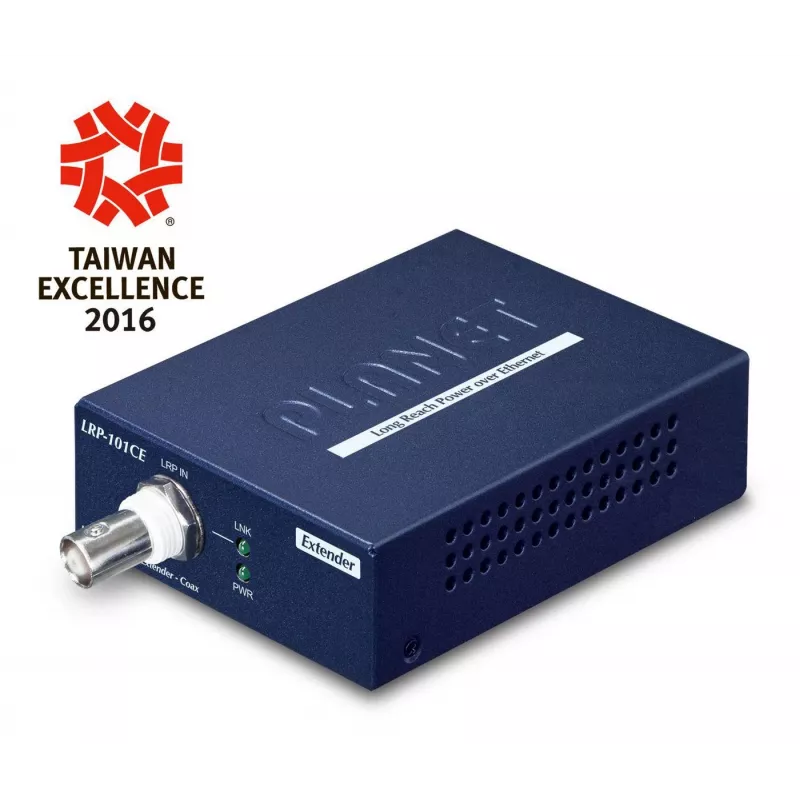

Võrgusaatja PLANET LRP-101CE

PLANET LRP-101CE on ühe pordiga Long Reach PoE pikendaja, mis edastab nii andmeid kui toidet 802.3af/at ühilduvatele seadmetele kaugustel, mis ületavad tavalist 100 meetrit. Koostöös PLANET Long Reach PoE injektorite või mitme kanaliga Long Reach PoE lülititega võimaldab LRP-101CE edastust olemasoleva 75 Ω koaksiaalkaabli kaudu kuni 1000 meetri (3280 jala) kaugusele, varustades samal ajal kaugseadet PoE toitega.

Eelised

LRP-101CE pakub kuni 25 W väljundit Etherneti kaudu, et toita PoE IP-kaameraid, PoE traadita pääsupunkte või juurdepääsukontrolli seadmeid. See toetab aheldamist BNC T-konnektorite abil, võimaldades jagada kuni neli sõlme pordi kohta, kui on vaja laiendust. Seade töötab laias temperatuurivahemikus (−20 kuni 70 °C), tagades stabiilse jõudluse karmides tingimustes, ning selle esipaneelil on LED-indikaatorid lingi, aktiivsuse ja PoE oleku jaoks. Plug-and-play disain ei vaja konfigureerimist ja suudab ühenduse taastada vähem kui 5 sekundiga.

Sobib kasutamiseks

• Pikamaa IP-kaamerate paigaldamiseks olemasoleva koaksiaalkaabli abil
• Välitingimustes ja suurtel aladel PoE traadita pääsupunktide paigutamiseks (parklad, ülikoolilinnakud)
• Juurdepääsukontrolli ja kaugvõrguseadmete jaoks, kus puuduvad läheduses toiteallikad
• Väikese võrgu laiendamiseks mitme LRP sõlme aheldamise teel

Peamised tehnilised andmed

• Standardid: IEEE 802.3, IEEE 802.3u, IEEE 802.3af, IEEE 802.3at
• Maksimaalne ulatus: kuni 1000 m (3280 jalga) üle 75 Ω koaksiaalkaabli
• PoE väljund: kuni 25 W (PoE eelarve pordi kohta)
• Väljundvool: 0,6 A
• Pordid: 1 × RJ‑45 Ethernet LAN
• LED-indikaatorid: link, aktiivsus, PoE
• Töötemperatuur: −20 kuni 70 °C
• Mõõtmed (L×S×K): 94 × 70 × 26 mm
• Kaal: 0,357 kg
• Värv: sinine

Kuidas kasutada

Paigaldage LRP‑101CE kaugseadme asukohta ja ühendage selle RJ‑45 port PoE toitega seadmega (näiteks IP-kaamera või traadita pääsupunkt). Võrgu poolel ühendage LRP‑101CE PLANET Long Reach PoE injektori või Long Reach PoE lülitiga olemasoleva 75 Ω koaksiaalkaabli kaudu (kasutades BNC-konnektoreid). Toide ja andmed edastatakse keskse injektori/lüliti kaudu LRP‑101CE-le, mis seejärel varustab PoE toitega Etherneti ühenduse kaudu seadet. Konfigureerimine pole vajalik; seade on plug-and-play ja kuvab olekut esipaneeli LED-ide kaudu.

Soovitused

Usaldusväärse jõudluse tagamiseks kasutage heas seisukorras 75 Ω koaksiaalkaablit ja kontrollige ühilduvust PLANET Long Reach PoE injektori või Long Reach PoE lülitiga. Veenduge, et toiteallika PoE klass ja voolutarve ei ületaks LRP‑101CE 25 W väljundit ja 0,6 A voolu.
