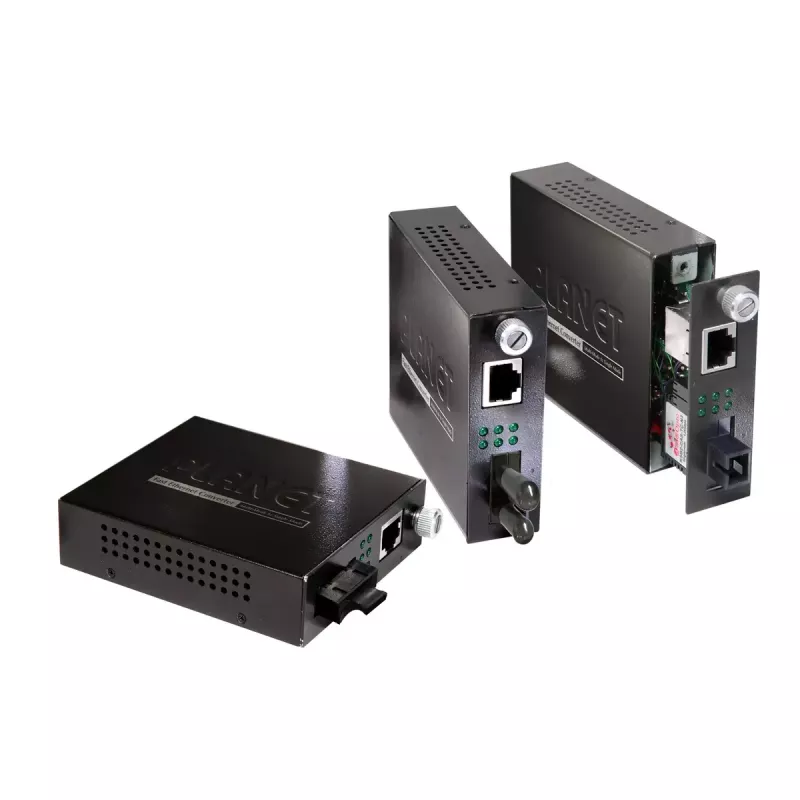

Võrgumeediumi muundur PLANET FST-802

PLANET FST-802 on võrgumeediumi muundur, mis teisendab 10/100BASE-TX vask-Etherneti ja 100BASE-FX fiiberoptiliste ühenduste vahel. Sellel on 10Base-T / 100Base-TX TP-port ja 100Base-FX SC multimoodi fiiberport, mis töötab lainepikkusel 1310 nm, toetades edastuskaugust kuni 2 km. Seade toetab andmeedastuskiirust kuni 100 Mbit/s, on FCC ja CE sertifitseeritud ning seda toidab 5 V, 2 A alalisvooluadapter.

Eelised

FST-802 pikendab Etherneti ühendusi fiibri kaudu, suurendades kaugust ja vähendades elektromagnetilisi häireid. See toetab TP-pordil automaatset MDI/MDI-X-i ning kasutab salvesta-ja-edasta (store-and-forward) mehhanismi, et vältida vigaste pakettide edastamist. DIP-lülitite konfiguratsioon võimaldab käsitsi valida dupleks- ja kiirusrežiimid ning lubada nutifunktsioone nagu Link Loss Return (LLR) ja Link Loss Carry Forward (LLCF) õigeaegsete ühenduskatkestuste hoiatuste jaoks. Seade võib töötada eraldiseisva muundurina või sisestatava moodulina PLANET 19-tollises meediumimuundurite šassiis tsentraliseeritud jälgimiseks.

Sobib kasutamiseks

• 10/100 Mbps Etherneti ühenduste pikendamiseks multimoodi fiibri kaudu kuni 2 km
• Vaskvõrguseadmete ühendamiseks fiiberinfrastruktuuriga
• Rakendustes, mis nõuavad EMI-kindlust või isolatsiooni võrgusegmentide vahel
• Eraldiseisvates paigaldustes või integreerimiseks PLANET meediumimuundurite šassiisse

Peamised tehnilised andmed

• Mudel: PLANET FST-802
• TP-liides: 10Base-T / 100Base-TX (RJ-45), automaatne MDI/MDI-X
• Fiiberliides: 100Base-FX SC, multimood, 1310 nm
• Maksimaalne fiiberkaugus: kuni 2 km (multimood)
• Andmeedastuskiirus: kuni 100 Mbit/s
• Toide: 5 V alalisvool, 2 A
• Sertifikaadid: FCC, CE

Kasutamine

Paigaldage FST-802, ühendades vask-Etherneti seadme RJ-45 TP-porti ja fiiberoptilise kaabli SC-porti. Toiteallikaks kasutage kaasasolevat 5 V alalisvooluadapterit. Kasutage DIP-lüliteid dupleks- ja kiirusrežiimide seadistamiseks või jätke automaatläbirääkimine sisselülitatuks. Kui kasutate PLANET meediumimuundurite šassiis, lükake moodul sobivasse pessa ja jälgige selle olekut šassii RS-232 konsooli või veebiliidese kaudu.

Soovitused

Usaldusväärsete ühenduste jaoks kasutage sobiva kvaliteediga multimoodi fiibrit ja veenduge, et pistikud on puhtad. Kontrollige DIP-lülitite seadistusi vastavalt ühendatud seadmele (kiirus ja dupleks). Šassiisse integreerimisel veenduge püsivara ja šassii ühilduvuses kaugjälgimise jaoks.
