Võrgu saatja & vastuvõtja PLANET LRE-101 1-Port 10/100TX Must 1200m

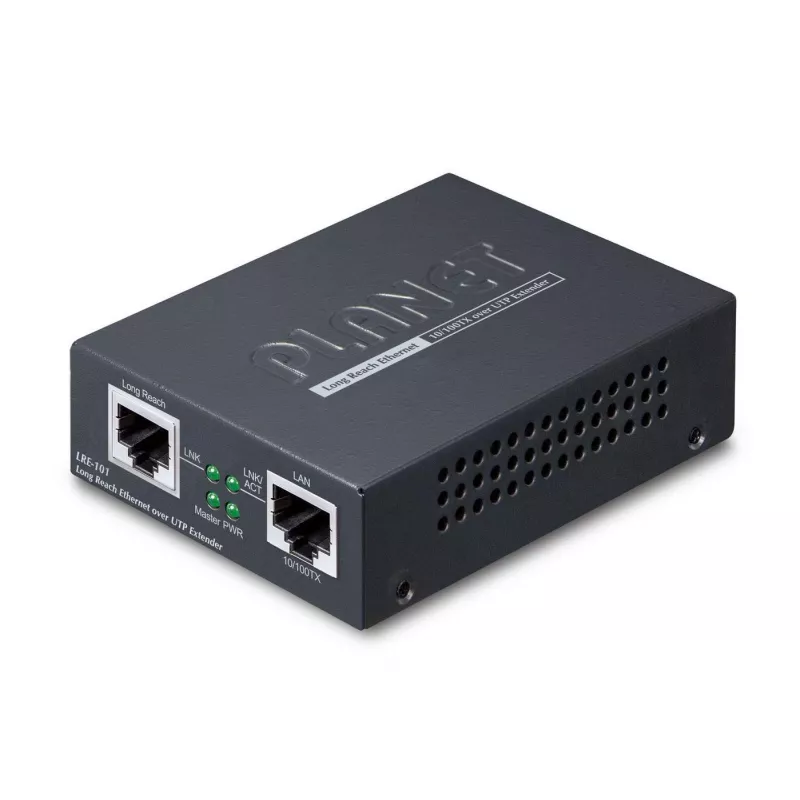

PLANET LRE-101 on kompaktne Etherneti pikendaja üle UTP metallkorpusega, mis muundab ja pikendab 10/100BASE-TX Etherneti signaale üle olemasolevate UTP või telefonijuhtmete. See pakub ühte 10/100TX RJ45 porti ja ühte UTP RJ45 pistikut ning toetab täisdupleks läbilaskevõimet kuni 100 Mbps, võimaldades Etherneti ühenduste pikendamist kuni 700 m üle Cat.5e UTP ja kuni 1200 m üle telefonijuhtme. Selle väike suurus ja madal energiatarve muudavad selle sobivaks IP-seadmete paigaldamiseks olemasolevale kaablile ilma uut võrgukaablit paigaldamata.

Eelised

LRE-101 toetab pika vahemaa Etherneti edastust üle olemasolevate UTP või telefonijuhtmete, vähendades vajadust uue kaabli paigaldamise järele. See pakub lihtsat punkt-punkti tööd valitavate Master/Slave režiimidega DIP-lüliti abil, madalat energiatarvet (umbes 1,55 W täistööl) ja vastupidavat metallkorrust, mida saab kasutada eraldiseisvana või paigaldada ühilduvasse PLANET meediumimuunduri korpusesse. Seade on kompaktne ja sobib seinale või DIN-riiulile kinnitamiseks ning on ühilduv tavaliste IP-seadmetega nagu IP-kaamerad, traadita pääsupunktid, NVR-id ja digitaalsed infotahvlid.

Sobib kasutamiseks

• Etherneti pikendamine pika vahemaa IP-kaamerateni
• Traadita pääsupunktide ühendamine olemasoleva juhtmestiku kaudu
• NVR-ide ja digitaalsete infotahvlite ühendamine olemasolevate UTP või telefonijuhtmete abil
• Analoogsüsteemidelt IP-võrkudele üleminek ilma uue kaablita

Peamised tehnilised andmed

• Mudel: PLANET LRE-101
• Pordid: 1 x 10/100 BASE-TX RJ45, 1 x UTP RJ45 pistik
• Maksimaalne edastuskaugus: kuni 700 m (Cat.5e UTP), kuni 1200 m (telefonijuhe)
• Läbilaskevõime: täisdupleks kuni 100 Mbps
• Energiatarve: ≈1,55 W (täistööl)
• Mõõtmed (L x S x K): 97 mm x 70,3 mm x 26 mm
• Kaal: 0,189 kg
• Värv: Must
• Paigaldus: eraldiseisev, DIN-riiul või seinakinnitus; ühilduv PLANET MC-700 / MC-1500 korpusega

Kasutamine

Paigaldage paar LRE-101 seadet punkt-punkti ühenduse jaoks: seadke üks seade Master-režiimi ja teine Slave-režiimi sisseehitatud DIP-lüliti abil. Ühendage Etherneti seade (näiteks IP-kaamera või pääsupunkt) ühe seadme 10/100TX RJ45 porti ja ühendage olemasolev UTP või telefonijuhe UTP RJ45 pistikuga, et kanda signaal kaugseadmesse. Vastuvõtvas otsas ühendage kaugseadme 10/100TX port sihtseadmega. Soovi korral paigaldage seadmed PLANET meediumimuunduri korpusesse, et tagada tsentraliseeritud alalisvoolu toide ja korpusepõhine paigaldus.

Soovitused

Usaldusväärse jõudluse tagamiseks testige olemasoleva kaabli kvaliteeti ja valige Cat.5e UTP või telefonijuhe vastavalt vajalikule kaugusele. Kasutage Master/Slave paari punkt-punkti ühenduste jaoks ning vältige režiimide segamist mitme punkti stsenaariumides. Kaaluge PLANET meediumimuunduri korpuse kasutamist, kui on vaja tsentraliseeritud toidet või riiuli/DIN-riiuli paigaldust.
