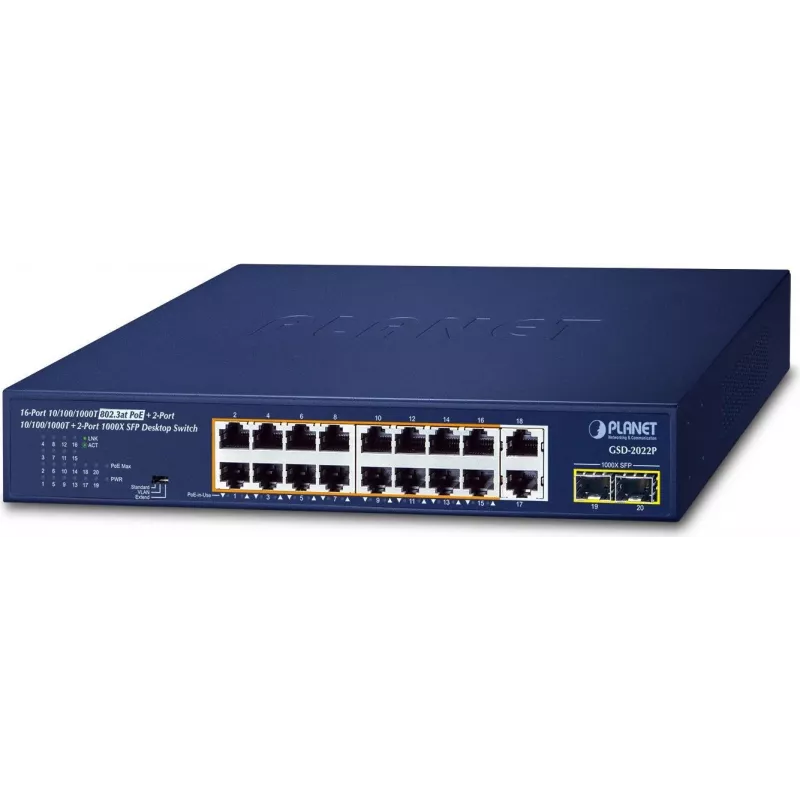

Haldamatu lüliti PLANET GSD-2022P 16-port 10/100/1000T PoE

PLANET GSD-2022P on haldamatu 16-port Gigabit Ethernet lüliti, millel on integreeritud Power over Ethernet (PoE) ja kaks täiendavat Gigabit ühendusporti ning kaks SFP pesa. Mõeldud PoE-toitega seadmetele, pakub see kogu PoE eelarvet 185 W ja toetab IEEE 802.3af (kuni 15,4 W) ja IEEE 802.3at PoE+ (kuni 32 W) andmeportidel, tagades samal ajal 1 Gbps edastuse Gigabit RJ-45 ja SFP liidestel.

Eelised

GSD-2022P ühendab andmevahetuse ja tsentraliseeritud toiteallika ühes riiulisse paigaldatavas seadmes, vähendades kasutuselevõtu aega ja kaotades vajaduse eraldi vahelduvvoolu juhtmestiku järele toitega seadmetele. See toetab pika vahemaa fiiberühendusi kahe SFP pesa kaudu, suurt lülitusvõimsust tõhusaks liikluse haldamiseks ja MAC-aadressitabelit, mis sobib keskmise suurusega paigaldustele. Sisseehitatud PoE haldusfunktsioonid hõlmavad pordipõhist PD elavuskontrolli ja mitut töörežiimi, et vajadusel ulatuda üle 100 m Etherneti piiri.

Sobib kasutamiseks

• PoE IP valvekaamerate süsteemid kuni 16 kaameraga
• Traadita pääsupunktide paigaldus väikestes ja keskmise suurusega võrkudes
• VoIP telefonisüsteemid, mis vajavad tsentraliseeritud PoE-d
• Ühendus magistraallülitite ja NVR-idega SFP või Gigabit vase kaudu

Peamised tehnilised andmed

• Pordid: 16 x 10/100/1000BASE-T PoE porti, 2 x täiendavat Gigabit TP porti, 2 x 1000BASE-X SFP pesa
• PoE eelarve: 185 W kokku; toetab IEEE 802.3af ja 802.3at (PoE+)
• Lülitusvõimsus: 40 Gbit/s
• MAC-aadressitabel: 8000 kirjet
• Töörežiimid: Standard, VLAN (pordipõhine), Laiendus (10 Mbps pordi kohta kuni 250 m 20 W PoE-ga)
• Kaal: 1,81 kg
• Vormitegur: riiulisse paigaldatav haldamatu lüliti
• Standardid: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3af, 802.3at, 802.3az

Kuidas kasutada

Paigaldage GSD-2022P standardsesse seadmeriiulisse või stabiilsele riiulile ja ühendage võrguseadmed RJ-45 PoE portidega. Kasutage SFP pesasid pika vahemaa fiiberühenduste jaoks magistraallüliti või seirekeskusega. Seadistage DIP-lüliti soovitud režiimile: Standard tavalise PoE+ töö jaoks, VLAN kaamerate liikluse isoleerimiseks või Laiendus, et pakkuda kuni 20 W ühe UTP-kaabli kaudu 10 Mbps juures kuni 250 m kaugusele. Ühendage toide ja kontrollige PoE edastamist ühendatud seadmetele; lüliti haldab toite läbirääkimisi automaatselt vastavalt IEEE 802.3af/at protokollidele.

Soovitused

IP valve puhul ühendage iga kaamera spetsiaalsesse PoE porti ja kasutage VLAN režiimi, kui peate piirama multiedastus- või ringhäälinguliiklust kaamerate vahel. Kasutage fiiber SFP ühendusi pika vahemaa ühenduste jaoks NVR-i või keskse lülitiga. Kui seade on paigaldatud üle 100 m UTP-kaabli kaudu, lülitage Laiendus režiimile, et säilitada toite edastus kuni 250 m kaugusele vähendatud andmekiirusel.
