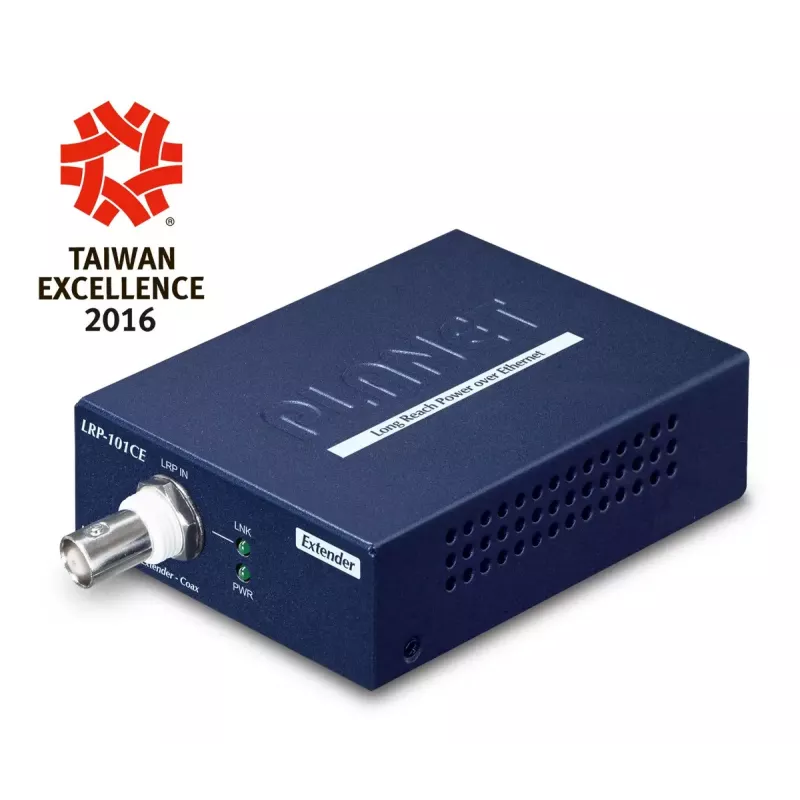

Võrgusaatja ja -vastuvõtja PLANET LRP-101C-KIT

PLANET Long Reach PoE lahendus laiendab Etherneti andmeedastust ja süstib samaaegselt toidet kaugel asuvatesse 802.3af/at PoE-toitega seadmetesse, ületades tavalise Etherneti 100 m piirangu. LRP-101C-KIT on ühe pordiga PoE üle koaksiaalkaabli pikenduskomplekt, mis edastab andmeid ja toidet kuni 1000 m (3280 jalga) olemasoleva 75 Ω koaksiaalkaabli kaudu ning lisaks kuni 100 m Etherneti kaabli kaudu kaugel asuvasse PoE IP-kaamerasse, PoE traadita pääsupunkti või läbipääsusüsteemi. Komplekt on paigutatud kompaktsetesse metallkorpusesse ja on mõeldud ühendamiseks ja kasutamiseks kliimatingimustes, mille töötemperatuurivahemik on -20 kuni 70 °C.

Eelised

LRP-101C-KIT pakub pika vahemaa andme- ja toiteedastust üle koaksiaalkaabli, säilitades samas ühilduvuse IEEE 802.3af/at PoE-seadmetega. See välistab vajaduse kaugtoiteallika järele seadme otsas, toimetades kuni 25 W PoE-toitega seadmele Etherneti kaudu, toetab punkt-punkti ühendamist ja kasutamist ilma seadistamiseta ning pakub vastupidavat metallkorpust ja seinale kinnitatavat disaini, mis sobib piiratud ruumiga kohtadesse.

Sobib

• PoE IP-kaamerate ja valvekaamerate pikendamiseks kuni 1000 m olemasoleva koaksiaalkaabli kaudu
• PoE traadita pääsupunktide või läbipääsusüsteemide toiteks kaugemates kohtades
• Pika vahemaa PoE- või mitte-PoE-võrgu pikenduseks ladudes, parklates, ülikoolilinnakutes ja kasiinodes

Peamised tehnilised andmed

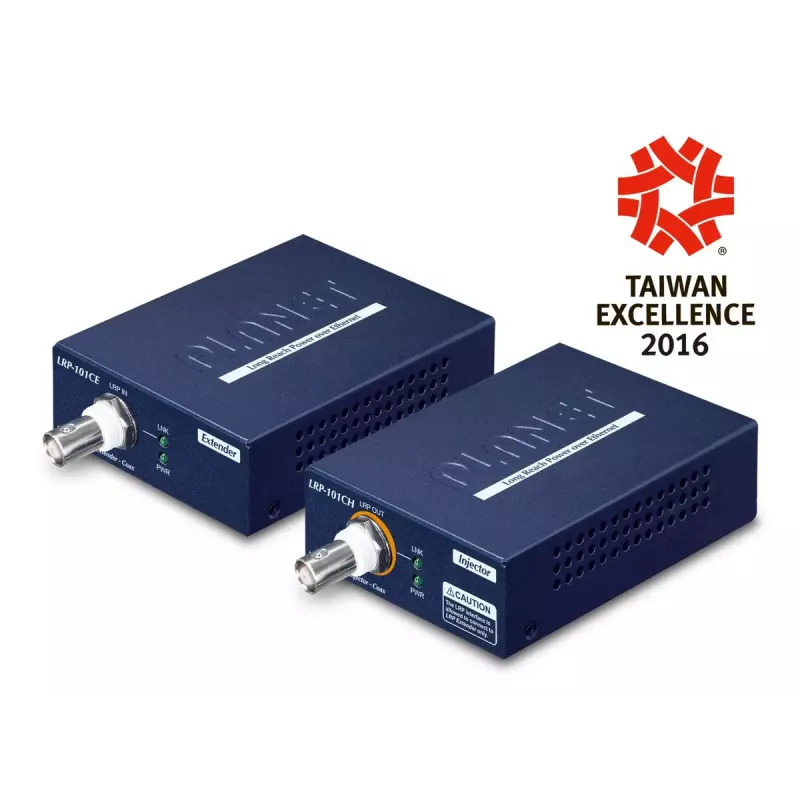

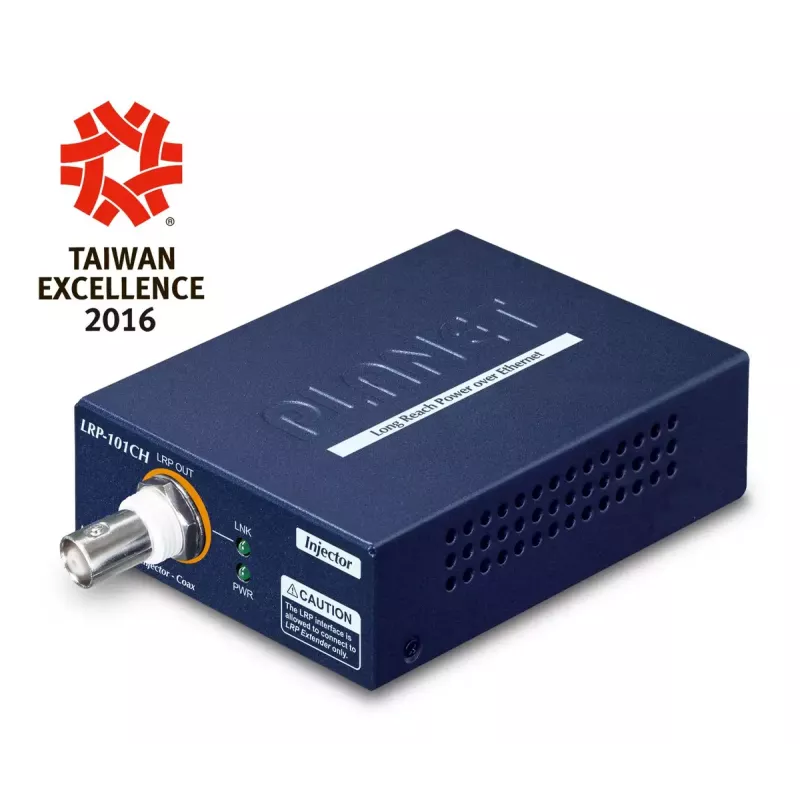

• Mudel: PLANET LRP-101C-KIT (sisaldab LRP-101CH injektorit ja LRP-101CE pikendajat)
• Ethernet: 1 × 10/100TX port (iga üksus)
• Pika ulatusega edastuskandja: 75 Ω koaksiaalkaabel kuni 1000 m (3280 jalga)
• Etherneti lisapikendus: kuni 100 m UTP kaudu PoE PD-le
• PoE väljund PD-le: kuni 25 W (802.3af/at ühilduv)
• Töötemperatuur: -20 kuni 70 °C
• Korpus: kompaktne vastupidav metall, seinale kinnitatav
• Sertifikaadid: FCC, CE

Kuidas kasutada

Paigaldage LRP-101CH injektor toiteallika lähedale ja ühendage selle koaksiaalväljund LRP-101CE pikendajaga, kasutades olemasolevat 75 Ω koaksiaalkaablit. Ühendage LRP-101CE kaugel asuva PoE-seadmega tavalise Etherneti kaabli (kuni 100 m) abil. Lülitage injektor toide sisse; süsteem edastab andmeid ja kuni 25 W PoE-toite ühendatud PD-le. Lihtsa punkt-punkti kasutuse jaoks ei ole seadistamine vajalik; esipaneelil olevad oleku-LEDid näitavad ühenduse ja toite olekut.

Soovitused

Kasutage kvaliteetset 75 Ω koaksiaalkaablit ja korralikke ühendusi, et säilitada signaali kvaliteet pikkadel vahemaadel. Optimaalse jõudluse tagamiseks kontrollige kaabli seisukorda ja vältige füüsilisi kahjustusi või murdekohti. Veenduge, et Etherneti kaabli kogupikkus pikendajast PD-le ei ületaks 100 m ning kontrollige PD toiteklassi, et tagada piisav toiteedastus.
