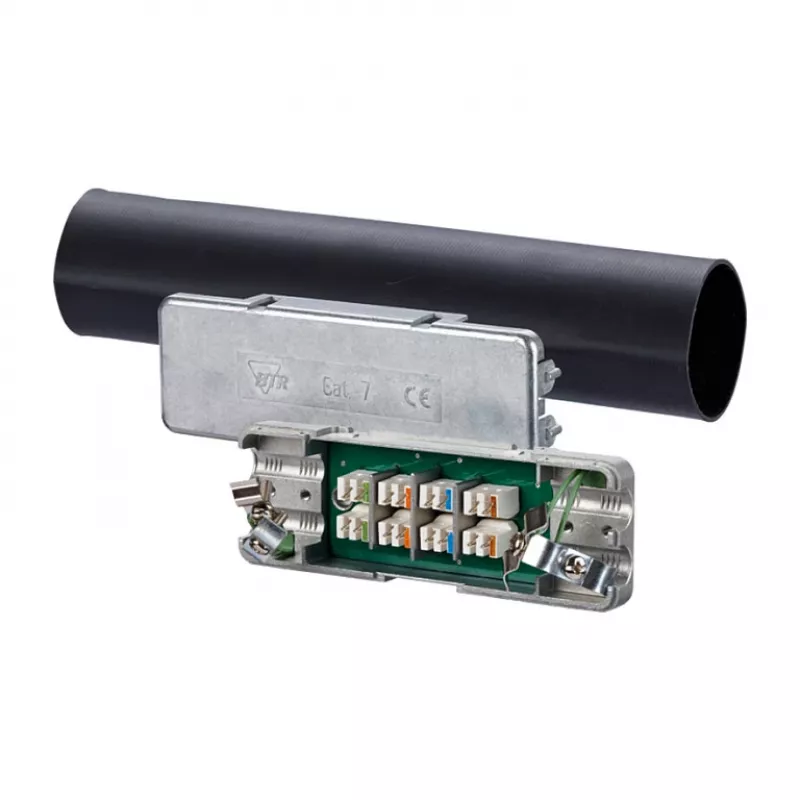

Võrgu pikendaja MetzConnect 130863-01-E Cat6 / Cat6a / Cat7 kaablitele, sisendvool 0,5 A

MetzConnect 130863-01-E võrgupikendaja on mõeldud keerupaar-Ethernet-kaabli ühendamiseks või pikendamiseks kuni Cat.7A-ni. See võtab vastu massiivjuhi andmeliine AWG 26/1 kuni 22/1 ja toetab kaabli sisestamist ühelt või mõlemalt poolt, võimaldades parandusi, lülide pikendamist ja kaabli jagamist tööstus- ja äriklassi võrgupaigaldistes. Seade on täielikult varjestatud metallkorpuse ja IP67 kaitsega, mida tagab spetsiaalne kahanev toru, et säilitada signaali terviklikkus ja keskkonnakaitse seal, kus vaja.

Eelised

Pikendaja toetab Cat6, Cat6a ja Cat7 kaabliklasse ning on ühildatav Cat.6 pistikutega, et vastata ISO/IEC 11801 Ed.2.2:2011-06 klassile E, kui kasutatakse kindlaksmääratud kombinatsioone. Selle täielikult varjestatud metallkorpus koos sisseehitatud 360° varjestusühenduse ja tõmbetugevdusega tagab tugeva elektromagnetilise ja mehaanilise ühenduse. IP67 kaitse tagab, et ühendus on tolmukindel ja ajutise sukeldumise eest kaitstud, kui kahanevat toru kasutatakse. Seade võtab vastu 0,5 A sisendvoolu ja võimaldab kaabli jagamist – ühe 8-soonelise kaabli jaotamist kaheks 4-sooneliseks liiniks – mis võib lihtsustada teatud paigaldusvajadusi.

Sobib

• Cat6, Cat6a ja Cat7 Etherneti ühenduste pikendamiseks või parandamiseks
• Väli- või karmi keskkonna ühendusteks, kus on nõutav IP67 kaitse
• Tööstus- või äriklassi Etherneti liinidele varjestatud kaabliga
• Olukordadeks, mis nõuavad kaabli jagamist (ühe 8-soonelise kaabli jaotamine kaheks 4-sooneliseks kaabliks)
• Paigaldisteks, kus kasutatakse massiivjuhte AWG 26/1 kuni 22/1

Millal ei pruugi sobida

See pikendaja on ette nähtud massiivjuhtmega keerupaarkaablitele määratud AWG vahemikus ja kasutamiseks Cat.6/6a/7 kaabliklassidega; see ei pruugi sobida paigaldisteks, kus kasutatakse keerulisi ühendusjuhtmeid või juhtmesuurusi väljaspool AWG 26/1–22/1. Kui vajatakse püsivat, tehases suletud sisemist pistikut või teistsugust kaitseastet, kaaluge alternatiivseid tooteid, mis on spetsiaalselt nende vajaduste jaoks mõeldud.

Olulised tehnilised andmed

• Kaablikategooria ühilduvus: Cat6, Cat6a, Cat7 (sobib Cat7A-ga)
• Juhi tüüp: massiivtraat, AWG 26/1 kuni AWG 22/1
• Kaabli sisestus: ühepoolne või kahepoolne sisenemine
• Varjestus: täielikult varjestatud metallkorpus koos sisseehitatud 360° varjestusühendusega
• Kaitseklass: IP67, kui kahanev toru on paigaldatud
• Toetab kaabli jagamist: üks 8-sooneline kaheks 4-sooneliseks jaotamiseks (nõuab kaablisidemeid)
• Standardite vastavus: klass E vastavalt ISO/IEC 11801 Ed.2.2:2011-06 koos ühilduvate kaablite ja pistikutega
• Sisendvool: 0,5 A

Kasutamine

Valmistage Cat6/6a/7 massiivjuhid ette, eemaldades mantli ja korraldades üksikud juhtmed vastavalt nõutavale paarile. Sisestage ettevalmistatud massiivjuhtmed pikendaja kontaktidesse, tagades õige paaride joonduse. Kasutage kaasasolevaid või soovitatud kaablisidemeid kaabli jagamise konfiguratsioonide korral, kui jaotate 8-soonelise kaabli kaheks 4-sooneliseks väljundiks. Kinnitage varjestus sisseehitatud 360° ühendusele ja rakendage tõmbetugevdus. Libistage spetsiaalne kahanev toru üle koostatud ühenduse ja rakendage kuumust vastavalt juhistele, et saavutada IP67 tihendus. Kontrollige pärast paigaldamist signaali pidevust ja kvaliteeti.

Mida enne ostmist kaaluda

• Nõutav kaabli tüüp: kasutage massiivjuhiga Cat6, Cat6a või Cat7 kaableid vahemikus AWG 26/1–22/1
• Kas vajate kaabli jagamise funktsiooni ja ruumi kaablisidemete paigaldamiseks
• Keskkonnakaitse vajadused – IP67 kaitse sõltub kahaneva toru õigest paigaldamisest
• Ühilduvus olemasolevate pistikutega ja vastavusnõuded klassi E paigaldistele
• Maksimaalne sisendvoolu nõue 0,5 A

Soovitused

Usaldusväärse toimimise tagamiseks kasutage kvaliteetseid massiivjuhiga varjestatud kaableid, veenduge, et varjestusühendus on pidev koos sisseehitatud 360° kontaktiga, ja järgige õigeid kahaneva toru kuumutusprotseduure, et saavutada IP67 reiting. Testige ühendust pärast paigaldamist, et kinnitada signaali terviklikkust ja vastavust teie võrguklassi nõuetele.
