Võrguvastuvõtja Dahua Technology LR1002-1EC-V3 10 100 Mbit/s Hall

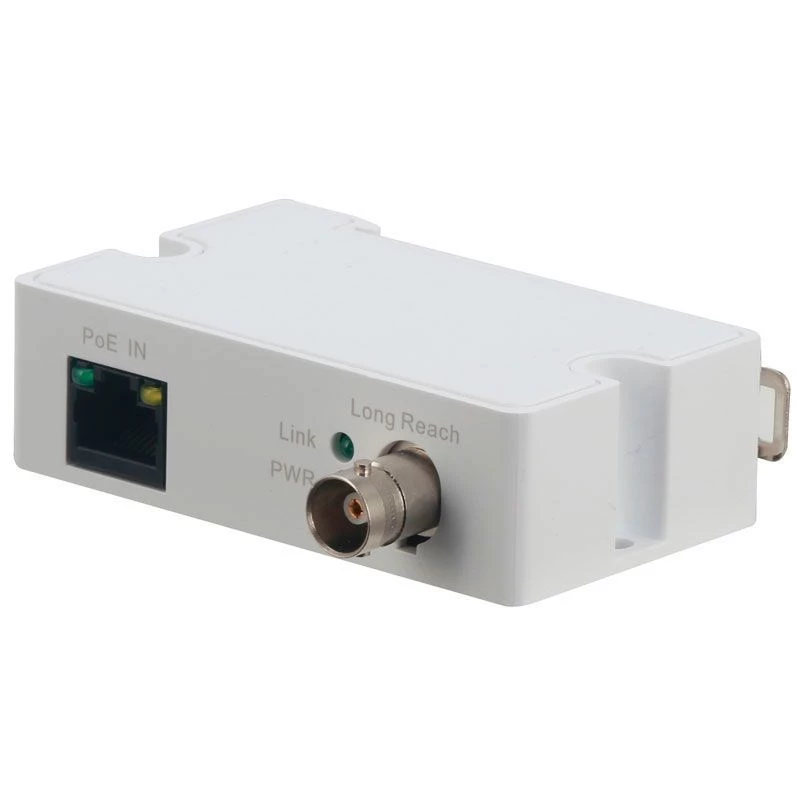

Dahua Technology LR1002-1EC-V3 võrguvastuvõtja pakub juhtmega andmeedastust pikkade koaksiaalkaablite ja tavaliste Etherneti kaablite kaudu. See toetab 10/100 Mbit/s Etherneti (10/100Base-T(X)) ja ühildub IEEE 802.3 ja IEEE 802.3u standarditega. Kompaktne hall seade sisaldab ühte RJ45 10/100Mbps porti ja ühte BNC-pistikut ning on mõeldud andmete ja PoE-toite edastamiseks koaksiaalkaabli kaudu kuni 400 m kaugusele kiirusel 100 Mbps ja kuni 1000 m kaugusele kiirusel 10 Mbps. Füüsilised mõõtmed on 79 × 52 × 23 mm ja maksimaalne voolutarve on 2 W.

Eelised

LR1002-1EC-V3 ühendab Etherneti-koaksiaali muundamise PoE-toega, võimaldades võrgu- ja toiteedastust RG59 koaksiaalkaabli kaudu, mis sobib kasutamiseks seal, kus on vaja pikki kaablilõike. See toetab MDI/MDIX automaatset kohanemist lihtsustatud ühenduse jaoks ning pakub kompaktset, väikese voolutarvega (2 W) lahendust ühe RJ45 pordi ja BNC-liidesega, mis sobib integreerimiseks valve- ja võrguseadmetega.

Sobib

• Võrguühenduste pikendamiseks RG59 koaksiaalkaabli kaudu CCTV ja pärandsüsteemide jaoks
• Andmete ja PoE edastamiseks kaugematesse võrguseadmetesse, kus keerdpaarkaabli kasutamine on ebapraktiline
• IP-kaamerate või võrguvastuvõtjate integreerimiseks kuni 1000 m (10 Mbps) või 400 m (100 Mbps) kaugusel

Peamised tehnilised andmed

• Standardid: IEEE 802.3, IEEE 802.3u
• Andmeedastuskiirused: 10/100 Mbit/s (10/100Base-T(X))
• Pordid: 1 × RJ45 10/100Mbps, 1 × BNC
• Koaksiaaltoetus: RG59 — kuni 400 m kiirusel 100 Mbps, kuni 1000 m kiirusel 10 Mbps
• PoE andmeliinipaaride kaudu (1, 2, 3, 6)
• MDI/MDIX automaatne kohanemine
• Värv: Hall
• Mõõtmed (L × S × K): 79 × 52 × 23 mm
• Voolutarve: max 2 W
• Kaal: 0,061 kg

Kasutamine

Ühendage BNC-pistik RG59 koaksiaalkaabliga ja RJ45 port võrguseadmega. Veenduge, et PoE-toite edastamiseks oleks õige paaritus määratud andmeliinipaaride (1, 2, 3, 6) järgi. Kontrollige pärast ühendamist lingi kiirust; pikematel koaksiaalkaugustel võib link stabiilsuse säilitamiseks läbi rääkida 10 Mbps kiiruse. Paigaldage seade kuiva, ventileeritavasse kohta ning järgige polaarsust ja pistikuühenduste tihedust, et vältida signaali kadu.

Soovitused

Kasutage heas seisukorras RG59 koaksiaalkaablit ning kontrollige paigaldiste kavandamisel kaabli pikkust ja kvaliteeti; 100 Mbps töö tagamiseks hoidke koaksiaallõigud 400 m piires. Stabiilse PoE-edastuse tagamiseks kontrollige ühendatud seadmete ühilduvust ja järgige kohalikke ohutus- ja maandustavasid.
