Võrgusild PLANET VC-234 hallatav 4-pordiline Fast Ethernet (10/100) riiulikinnitus 1U, alalisvoolusisend, 0,8 Gbit/s kommutatsioonivõimsus

Võrgusild PLANET VC-234 on Ethernet-over-VDSL2 sild, mis on loodud pakkumaks suure jõudlusega Ethernet-ühenduvust olemasolevate vasktelefoniliinide kaudu. Toetades sümmeetrilisi andmekiirusi kuni 100/100 Mbps 300 m raadiuses ja pikendatud kiirusi nagu 20/4 Mbps kuni 1,4 km kaugusel, võimaldab VC-234 kiiret andmeedastust ilma juhtmeid vahetamata. Sellel on neli RJ-45 Ethernet-porti ja kaks RJ-11 pesa (üks VDSL-i ja üks analoogtelefoni jaoks) sisseehitatud analoogtelefoni splitriga, mis võimaldab samal liinil samaaegset telefoniteenust ja VDSL-i andmesidet. Seade on saadaval kliendiseadme (CPE) ja keskjaama (CO) režiimis ning sobib Etherneti pikendajaks või sillaks teenusepakkuja või hoonesiseseks paigalduseks.

Eelised

VC-234 ühendab VDSL2 ja Etherneti tehnoloogiad, et pakkuda juhtmekiirusel jõudlust lühikestel vahemaadel ja usaldusväärset pikamaaühenduvust olemasolevate vaskpaaride kaudu. Selle sümmeetriline 100/100 Mbps võimekus toetab ribalaiust nõudvaid teenuseid, samas kui sisseehitatud analoogtelefoni splitter välistab vajaduse telefonijuhtmeid vahetada. Seade on plug-and-play, energiasäästlik ja sellel on selged esipaneeli LED-id pordi- ja süsteemidiagnostika jaoks. Lihtne DIP-lüliti valib CPE või CO režiimi paindlikuks paigutuseks punkt-punkti ühendustes.

Sobib

• Etherneti pikendamiseks kaugematesse tubadesse või korrustele olemasolevate vasktelefoniliinide kaudu
• Triple-play teenuste (IPTV, VoIP, VOD) pakkumiseks kodudes ja väikestes korterites
• ISP viimase miili ühendusteks ja mitme korteriga hoonete paigaldusteks
• Etherneti ühenduvuse pakkumiseks seal, kus kaablite uuesti vedamine on ebapraktiline

Peamised tehnilised andmed

• Andmekiirus: kuni 100/100 Mbps sümmeetriline 300 m raadiuses; kuni 20/4 Mbps 1,4 km kaugusel (varieerub profiili ja liini kvaliteedi järgi)

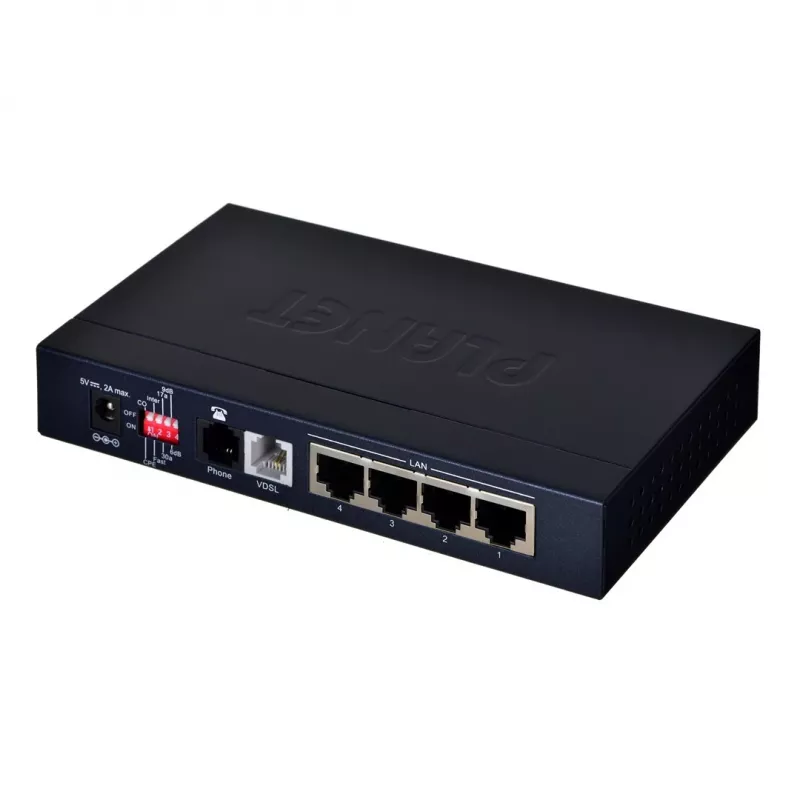

• Liidesed: 4 × RJ-45 Ethernet-porti, 2 × RJ-11 (1 × VDSL, 1 × analoogtelefon)
• VDSL2 profiilid: toetab 17a (pikamaa) ja 30a (lühimaa/juhtmekiirus)
• Režiimid: CPE ja CO (valitav DIP-lülitiga)
• Standardid: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
• Toide: alalisvoolusisend, tüüpiline voolutarve 7,2 W
• Mõõtmed: 155 × 86 × 26 mm; Kaal: 0,368 kg
• Värv: sinine

Kasutamine

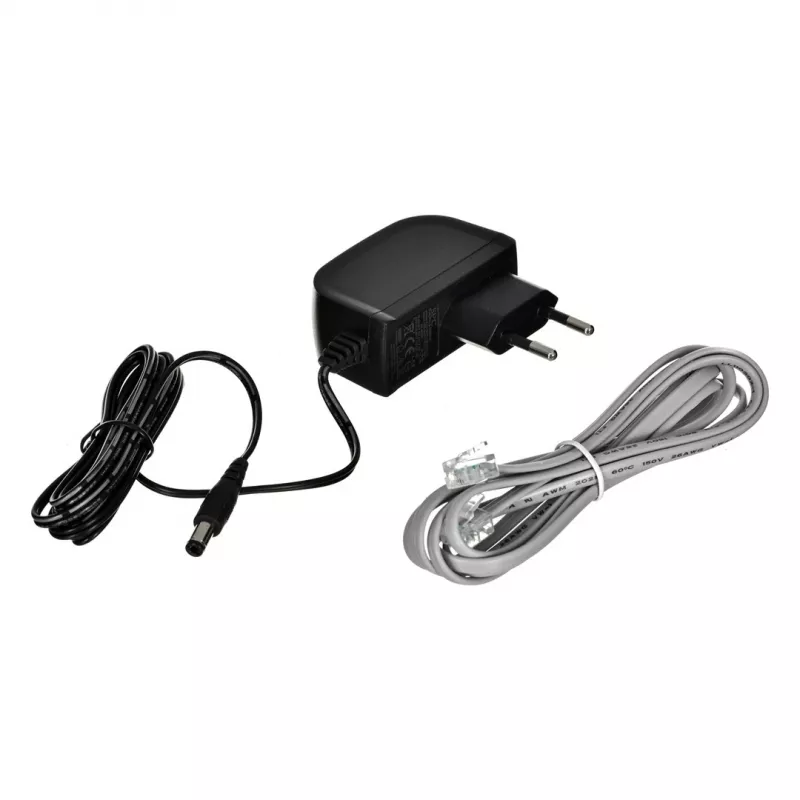

Paigaldage VC-234, ühendades selle RJ-11 VDSL-pesa olemasoleva telefoni seinapesaga ja ühendades LAN-seadmed RJ-45 Ethernet-portidesse. Veenduge, et sisseehitatud analoogtelefoni splitterit kasutatakse, kui telefon peab jagama sama liini. Määrake üks seade CO režiimi ja kaugseade CPE režiimi, kasutades DIP-lülitit punkt-punkti ühenduse jaoks. Toite seadet sobiva alalisvooluadapteriga ja kontrollige tööd, kasutades esipaneeli LED-e, et kinnitada lingi ja aktiivsuse olekut.

Soovitused

Optimaalse jõudluse tagamiseks valige VDSL2 profiil, mis vastab liini pikkusele ja kvaliteedile: kasutage profiili 30a lühimaalise, juhtmekiirusel vajaduse korral ja profiili 17a pikemate vahemaade saavutamiseks. Asetage CO seade jaotuspunktile lähemale ja CPE seade kliendi või kaugpunkti juurde. Hoidke vasest paarid heas seisukorras ja minimeerige sildatud harud või müraallikad liinil, et säilitada läbilaskevõime.
