Võrgusaatja ja -vastuvõtja PLANET POE-E201

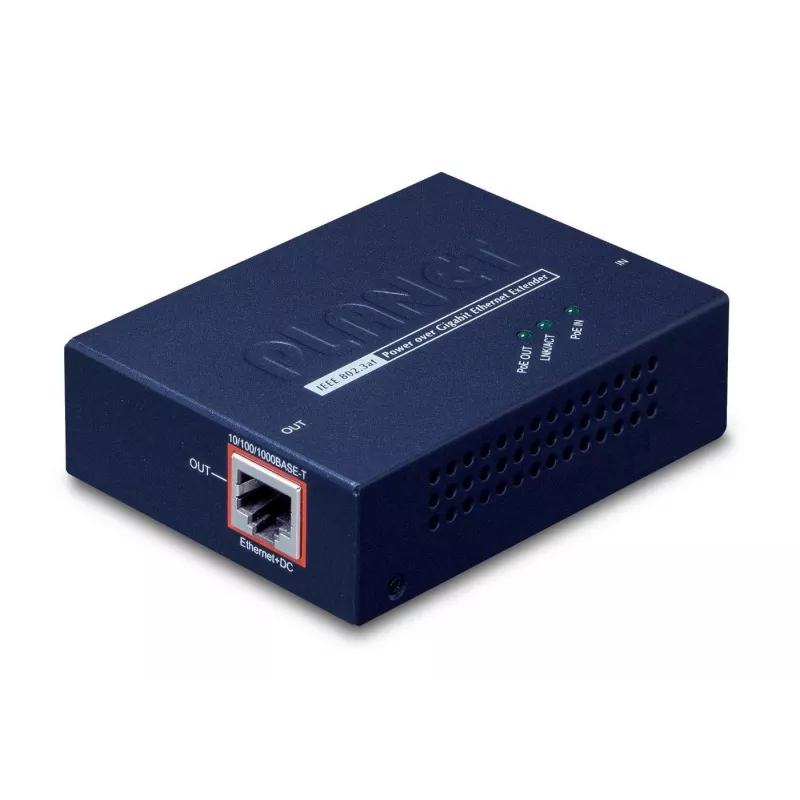

PLANET POE-E201 on kompaktne võrgusaatja ja -vastuvõtja, mis pikendab nii Gigabit Etherneti andmeid kui ka IEEE 802.3at/802.3af Power over Ethernet (PoE) üle standardse 100 m piiri. Mõeldud lihtsaks plug-and-play kasutuselevõtuks, üksik POE-E201 suurendab PoE ulatust 200 meetrini üle Cat 5/5e/6 UTP kaabli ning mitu pikendajat saab ahelasse ühendada, et jõuda pikemate paigalduste korral 300 m, 400 m või kuni 500 meetrini. Väikeses metallsest korpuses, millel on kaks RJ-45 porti (PoE IN ja PoE OUT), toetab seade gigabitiseid andmeedastuskiirusi, edastades samal ajal toidet toiteseadmetele, ilma et oleks vaja eraldi toiteallikat.

Eelised

POE-E201 pakub suure võimsusega PoE edastamist koos gigabitise andmeedastuse pikendusega kompaktses, seinale kinnitatavas metallkorpuses. See ei vaja konfigureerimist ja töötab plug-and-play põhimõttel, võimaldades kulutõhusalt pikendada PoE paigaldusi üle 100 m Etherneti piiri. Seade säilitab andmeedastuse jõudluse, sisestades samal ajal alalispinge väljundporti, ning selle väike suurus (94 × 70 × 26 mm) ja 2 RJ-45 porti lihtsustavad kaabeldust ja paigutust võrgurakendustes.

Sobib

• PoE ühenduste pikendamiseks IP-kaamerateni üle 100 m
• PoE pikendamiseks traadita pääsupunktideni suurtes ülikoolilinnakutes või avalikes kohtades
• PoE IP-telefonide ja muude kaugel asuvate PoE-toitel seadmete ühendamiseks
• Ahelühenduseks, et saavutada pika vahemaa PoE linke teenusepakkujatele

Peamised spetsifikatsioonid

• Mudel: PLANET POE-E201
• Pordid: 2 × RJ-45 (PoE IN, PoE OUT)
• Andmeedastuskiirus: Gigabit Ethernet (kuni 1000 Mbit/s)
• Toetatud PoE standardid: IEEE 802.3af / 802.3at (toite edastamine)
• Kaabli tüüp: Cat 5 / 5e / 6 UTP
• Maksimaalne pikendatud ulatus: 200 m pikendaja kohta; ahelühendatav kuni 500 m (sõltuvalt seadmete arvust)
• Mõõtmed: 94 × 70 × 26 mm
• Kaal: 0,197 kg
• Korpus: metall, seinale kinnitatav

Kuidas kasutada

Paigaldage POE-E201 vooluallikaseadme (PSE), nagu PoE lüliti või injektor, ja toiteseadme (PD) vahele. Ühendage PSE PoE IN RJ-45 porti; ühendage PD PoE OUT RJ-45 porti. Seade sisestab alalispinge PoE OUT porti, edastades samal ajal gigabitiseid Etherneti andmeid läbipaistvalt. Pikemate vahemaade jaoks asetage täiendavad POE-E201 seadmed jadamisi (ahelühendus) PSE ja PD vahele vastavalt soovitud ulatusele, veendudes, et iga pikendaja on ühendatud Cat 5/5e/6 kaabliga.

Soovitused

Kasutage kvaliteetset Cat 5e või Cat 6 UTP kaablit parima jõudluse saavutamiseks ja kontrollige oma PSE võimsuseelarvet, kui ühendate ahelasse mitu POE-E201 seadet. Järgige maksimaalseid pikenduspiire ja testige linke pärast paigaldamist, et kinnitada nii andmete läbilaskevõimet kui ka toite edastamist kaugseadmeni.
