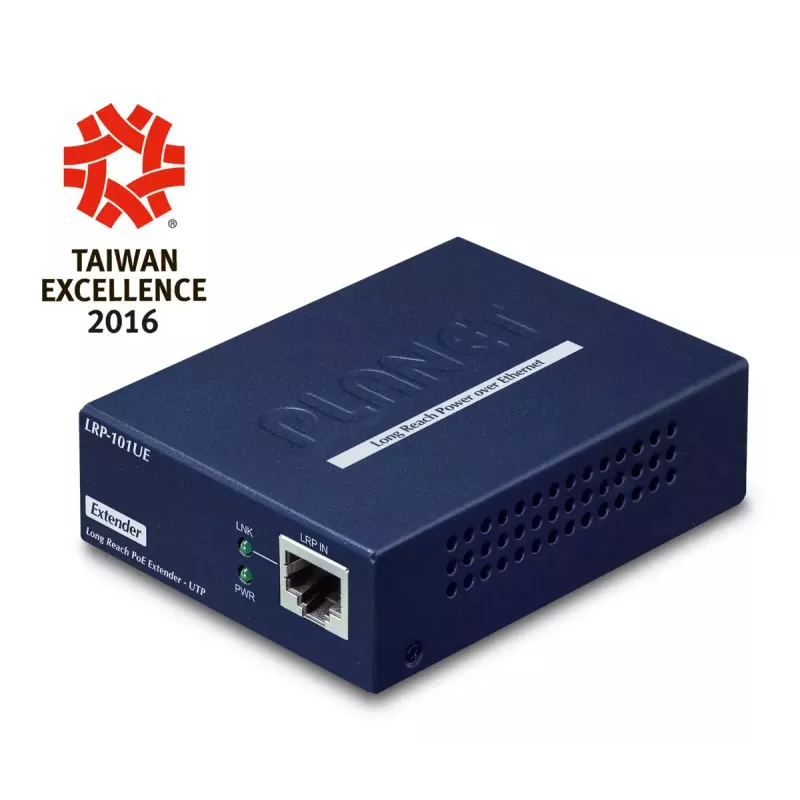

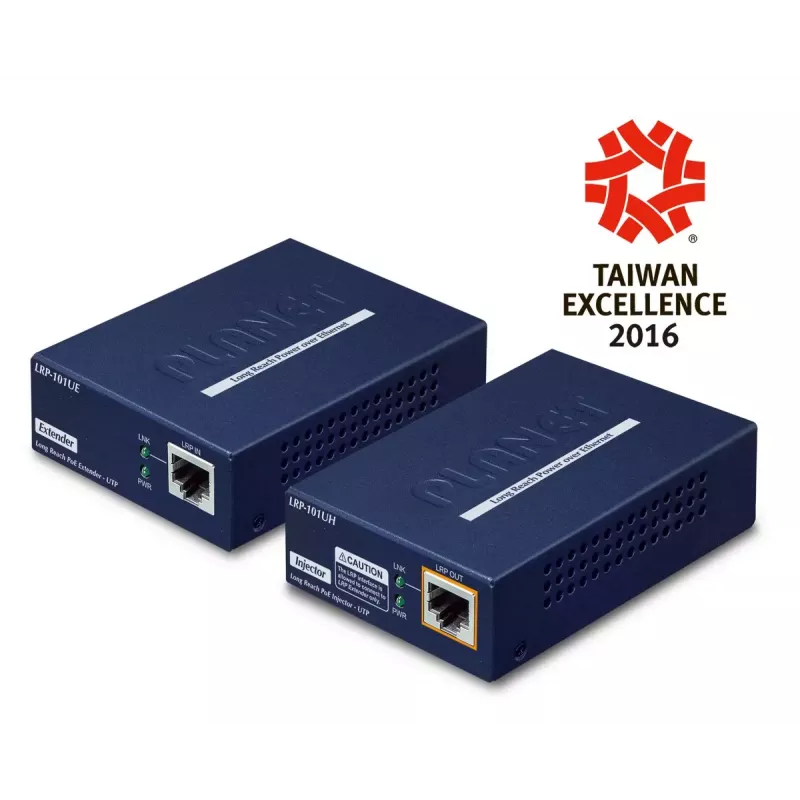

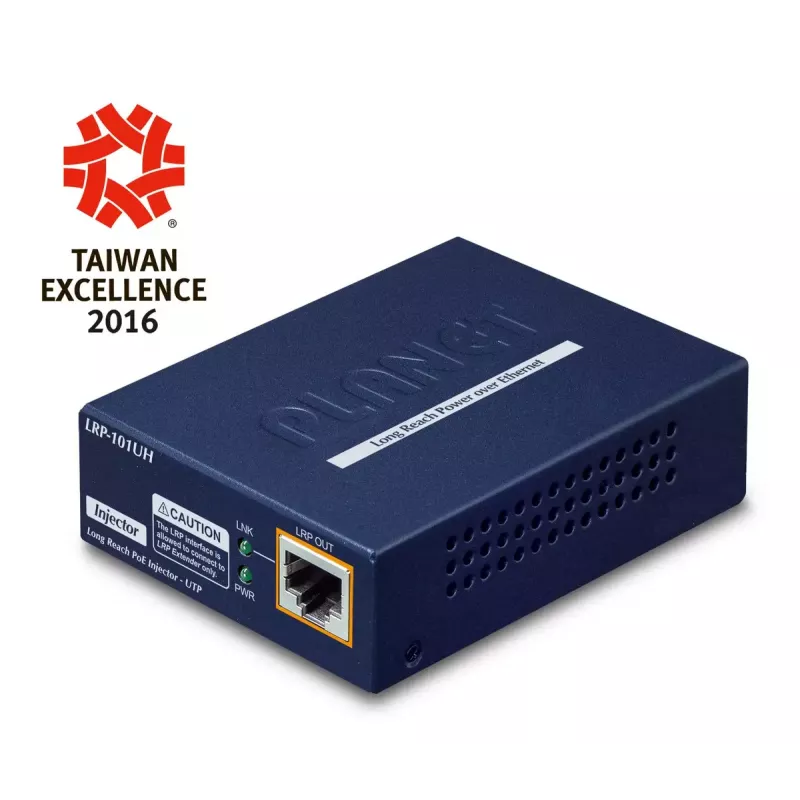

Võrgusaatja ja -vastuvõtja PLANET LRP-101U-KIT

PLANETi pika ulatusega PoE-lahendus LRP-101U-KIT on võrgusaatja ja -vastuvõtja komplekt, mis pikendab 10/100 Mbps Etherneti ja edastab samaaegselt toidet kaugematele 802.3af/at-toitel seadmetele, ületades tavalise 100 m Etherneti piirangu. Komplekt toetab pika ulatusega andme- ja toiteedastust kuni 500 m (1640 jalga) üle 4-paarilise UTP-kaabli ja kuni 300 m (1000 jalga) üle ühe keerdpaari ning sisaldab kompaktset, vastupidavast metallist injektorit ja pikendajat paari, millel on seinale kinnitamise võimalus ning töötemperatuurivahemik -20 kuni 70 °C.

Eelised

LRP-101U-KIT pakub punkt-punkti ühendusega, plug-and-play PoE-d üle UTP-lahenduse, mis kaotab vajaduse kaugtoitepistikute järele seadme asukohas. See edastab kuni 25 W IEEE 802.3af/at PoE-toitel seadmetele, toetab Cat5e–Cat7 kaableid ja pakub stabiilset, kvaliteetset edastust pikkadel vahemaadel. Metallist korpus ja lai töötemperatuuri vahemik muudavad komplekti sobivaks nõudlikesse välis- ja tööstuskeskkondadesse. Esipaneeli LED-id annavad selget diagnostikateavet lihtsaks oleku jälgimiseks.

Sobib

• Pikamaa PoE IP-kaamera paigaldus (jälgimine)
• Traadita pääsupunkti või WLAN-i laiendus, kus toitepistikud pole saadaval
• Ligipääsusüsteemid kaugemates asukohtades
• Laod, parklad, ülikoolilinnakud ja sarnased suure alaga kohad

Peamised spetsifikatsioonid

• Mudel: PLANET LRP-101U-KIT (injektor + pikendaja)
• Andmeedastuskiirus: 10/100 Mbps
• Maksimaalne PoE väljund PD-le: kuni 25 W
• Ulatus üle 4-paarilise UTP: kuni 500 m (1640 jalga)
• Ulatus üle ühe keerdpaari: kuni 300 m (1000 jalga)
• PoE standard: IEEE 802.3af/at ühilduv
• Töötemperatuur: -20 kuni 70 °C
• Korpus: vastupidav metall, seinale kinnitatav
• Turvalisus: 128-bitine AES (seade toetab turvalist edastust)
• Väljundpinge: 48 V

Kasutamine

Paigaldage injektori seade toiteallika lähedale ja ühendage see standardse Etherneti abil võrgukommutaatoriga. Juhtige 4-paariline UTP-kaabel (või olemasolev keerdpaar) injektorist pikendajani, mis asub kuni toetatud vahemaa kaugusel. Ühendage pikendaja PoE PD-ga (näiteks IP-kaamera või traadita pääsupunkt) lühikese Etherneti kaabliga. Lülitage injektor sisse; süsteem on plug-and-play ja ei vaja täiendavat seadistamist. Jälgige esipaneeli LED-e, et kontrollida ühenduse, toite ja töö olekut.

Soovitused

Optimaalse signaalikvaliteedi tagamiseks kasutage 5e-kategooria või paremat UTP-kaablit (soovitatav Cat5e–Cat7). Pikima stabiilse videoedastuse jaoks vältige UTP juhtimist kõrgepingeliinide lähedal ja valige elektriliselt mürakeskkonnas varjestatud kaabel. Kontrollige PD toitevajadust, et tagada maksimaalse 25 W väljundi vastavus seadme vajadustele.
