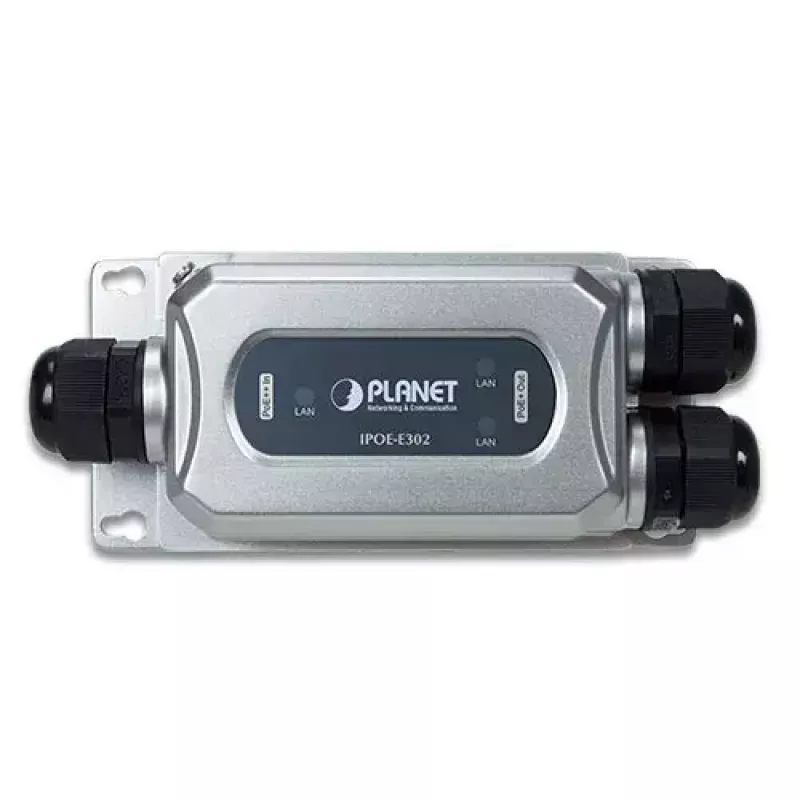

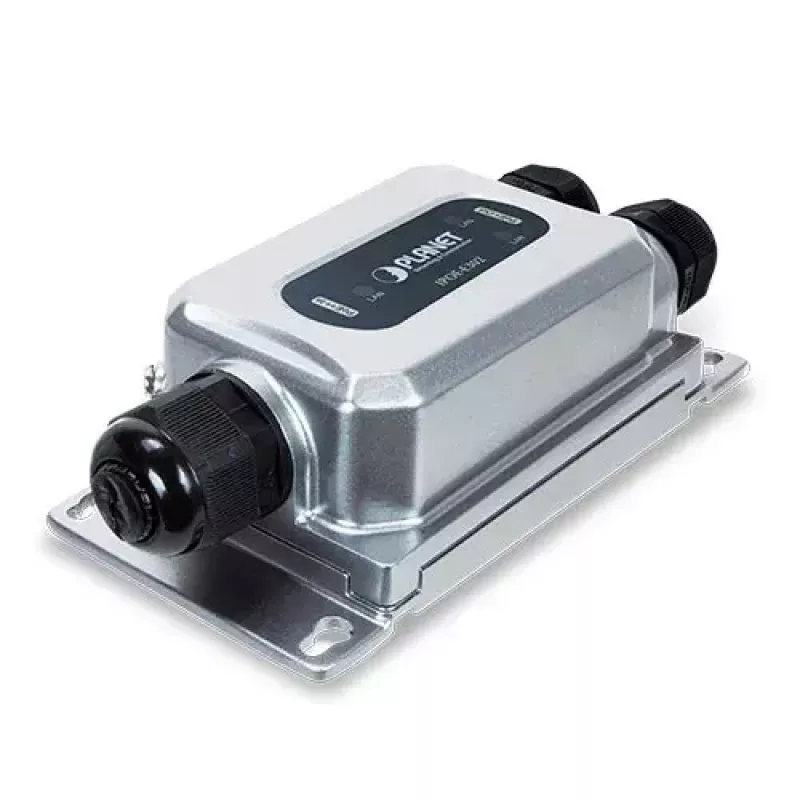

Võrgusaatja PLANET IPOE-E302

PLANET IPOE-E302 on välistingimustesse mõeldud võrgusaatja, mis pikendab gigabitise Etherneti andmeside ja PoE-toite üle standardse 100 m piiri. IP67 alumiiniumkorpuses asuv 1-pordiline 802.3bt PoE++ kuni 2-pordiline 802.3bt/at gigabitine PoE pikendaja aktsepteerib kuni 95 W 802.3bt PoE++ või PoH-sisendist ja pakub kahe väljundpordi peale kokku kuni 65 W PoE-eelarvet. See on mõeldud punktist mitmikpunkti juurutusteks, kus on vaja PoE-porte lisada ilma täiendava kaabelduseta ja vältides väliseid toiteadaptereid.

Eelised

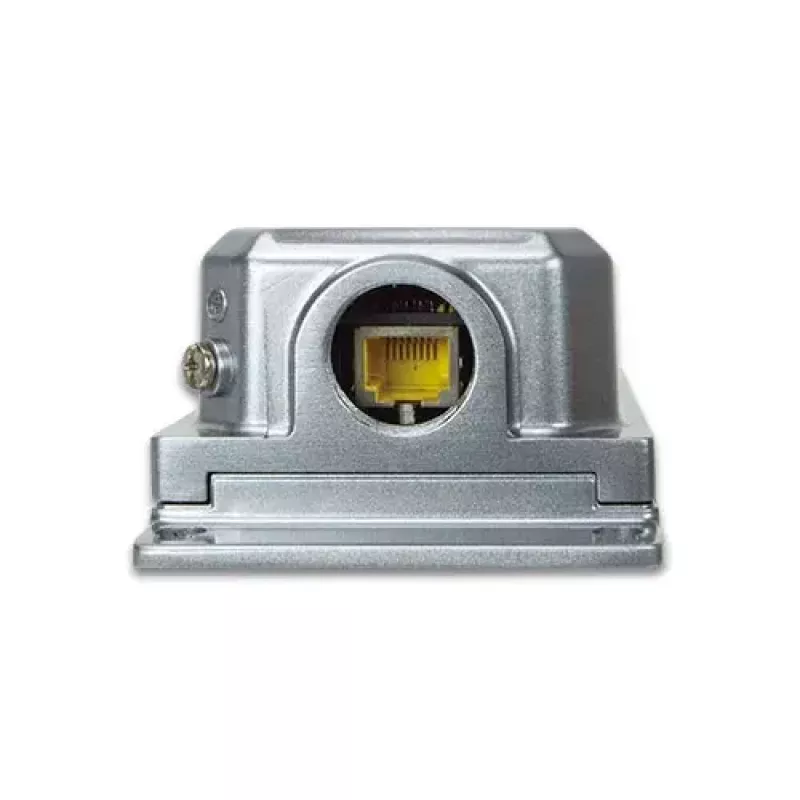

IPOE-E302 pakub ilmastikukindlaid RJ45-pistikuid koos varjestatud pistikute ja veekindlate kaabli läbiviikudega, et tagada töökindlad väliühendused, säilitades samal ajal IP67 kaitse tolmu ja vee eest. Selle tööstuslik alumiiniumkorpus tagab elektromagnetilise immuunsuse ja laia töötemperatuuri vahemiku -40 kuni 75 °C, toetades stabiilset tööd karmides keskkondades. Seade toetab plug-and-play paigaldust ja edastab nii gigabitise Etherneti andmeid kui ka PoE-toidet üle tavaliste Cat5/5e/6 kaablite, võimaldades kuni 200 m ulatust toiteseadmetele.

Sobib kasutamiseks

• Välistingimustes asuvad PoE traadita pääsupunktid
• Välistingimustes asuvad PoE IP-kaamerad
• Välistingimustes asuvad PoE IP-sisetelefonid ja uksejaamad
• Punktist mitmikpunkti PoE juurutused, mis nõuavad pikendatud ulatust

Peamised tehnilised andmed

• Mudel: PLANET IPOE-E302
• Pordid: 1× PoE++/PoH-sisend (802.3bt), 2× PoE-väljund (802.3bt/at), 10/100/1000BASE-T
• Maksimaalne sisend PoE võimsus: kuni 95 W
• PoE väljundeelarve: kuni 65 W (kahe pordi peale kokku)
• Andmeedastuskiirus: 10/100/1000 Mbit/s, automaatne läbirääkimine, täis-/pooldupleks
• Kaitseaste: IP67 (alumiiniumkorpus)
• Töötemperatuur: -40 kuni 75 °C
• Mõõtmed (L×S×K): 150 × 43,8 × 72,9 mm
• Energiatarve (max): 97 W
• Indikaatorid: ühendus/aktiivsus LED-id

Kasutamine

Paigaldage IPOE-E302 vahele toiteallika seadme (PSE) – näiteks 802.3bt PoE++ lüliti või PoH-allika – ja allavoolu toiteseadmete (PD) vahele. Ühendage PSE ühte "PoE+ In" RJ45-porti ja ühendage kuni kaks PoE-seadet kahte "PoE++ Out" RJ45-porti, kasutades Cat5/5e/6 kaablit. Paigaldage veekindlad kaabli läbiviigud ja varjestatud pistikud välistingimustes kasutamiseks, et säilitada IP67 kaitse. Seade ei vaja konfigureerimist ja hakkab pärast ühendamist automaatselt andmeid ja toidet edastama.

Soovitused

Kasutage heas seisukorras Cat5e või Cat6 kaabeldust, hoidke kaabli pikkused vastavalt paigaldusstsenaariumile kuni 200 m projekteerimispiirides ja veenduge, et ülesvoolu PSE suudab varustada piisava 802.3bt/PoH-toitega, et tagada nõutav väljundeelarve ühendatud PoE-seadmetele.
