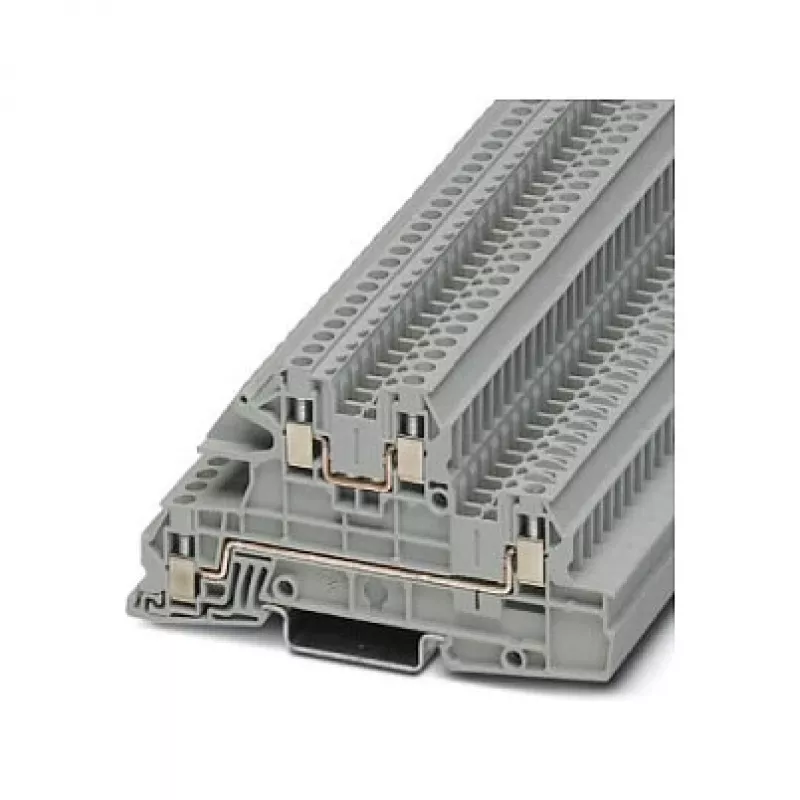

Phoenix 3076031 UTI 2,5-L/L paigaldus mitmetasandiline klemmliist, kruviühendus, 2 taset, 4 ühendust, 2,5 mm², 500 V, 24 A, hall

Paigalduste jaoks, mis nõuavad kompaktset ja suure tihedusega juhtmestikku ilma selgust kaotamata, pakub Phoenix 3076031 UTI 2,5-L/L paigaldus mitmetasandiline klemmliist kahetasandilist konstruktsiooni, mis kahekordistab ühenduspunktid samal jalajäljel kui tavaline läbiv klemmliist. Erinevalt ühetasandilistest klemmidest, mis sunnivad ühendusi jaotama mitme mooduli vahel, virnastab see seade kaks sõltumatut taset, millest kummalgi on oma kruviklambrisüsteem, nii et saate hallata keerulist signaali- ja toitejuhtimist kitsastes juhtimiskappides. Hall polüamiidkorpus on halogeenivaba ja leegiaeglustav vastavalt UL 94 V0, mistõttu sobib see kasutamiseks tööstuskeskkondades, kus tuleohutus on prioriteet.

Esiletõstetud omadused

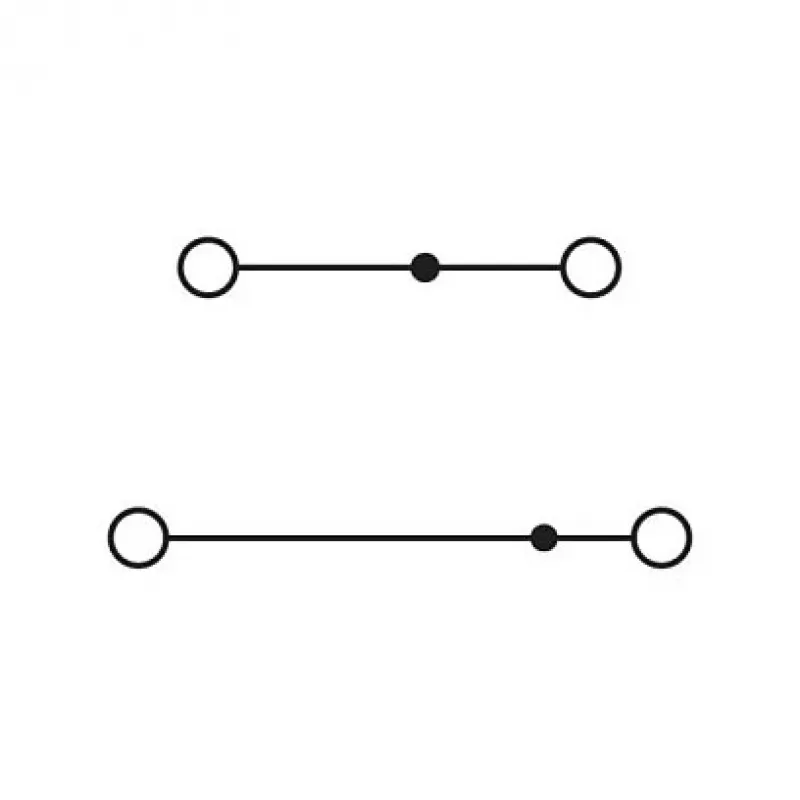

• Kahetasandiline paigaldusklemmliist nelja kruviühendusega (kaks igal tasandil)
• Nimiristlõige 2,5 mm², toetab juhte vahemikus 0,14 mm² kuni 4 mm² (AWG 26–12)
• Nimipinge 500 V ja nimivool 24 A vastavalt IEC-le, sobib juhtimis- ja toitejaotuseks
• Kinnitatav standardsele DIN-liistule NS 35/7,5 või NS 35/15
• Töötemperatuuri vahemik -60 °C kuni +105 °C
• Vastab IEC 60947-7-1 ning omab UL, CSA, EAC ja VDE sertifikaate

Igapäevases kasutuses

Elektrikud ja paneeliehitajad hindavad lihtsat kruviühendustehnoloogiat: 9 mm eemalduspikkus ja M3 kruvikeere pingutusmomendiga 0,5–0,6 Nm tagavad turvalised ja vibratsioonikindlad ühendused. Klemmi kompaktne disain ja selged märgistuspinnad võimaldavad tõhusat juhtmestikku ja lihtsat identifitseerimist isegi tihedalt täidetud kappides. Kuna see on hinnatud saasteastmele 3 ja ülepingekategooriale III, saab seda kasutada tööstuslikes juhtpaneelides, masinaehituses ja hooneautomaatikasüsteemides, kus töökindlus on kriitiline.

Täielikud tehnilised andmed

• Bränd: Phoenix Contact
• Mudel: 3076031 UTI 2,5-L/L
• MPN: 3076031
• EAN: 4046356643962
• Tüüp: Paigaldus mitmetasandiline klemmliist
• Ühendusmeetod: Kruviühendus
• Tasemete arv: 2
• Ühenduste arv: 4
• Nimiristlõige (IEC): 2,5 mm²
• Juhi ristlõike vahemik (IEC): 0,14 mm² – 4 mm²
• AWG vahemik: 26 – 12
• Nimipinge (IEC): 500 V
• Nimivool (IEC): 24 A
• Isolatsioonimaterjal: Polüamiid (PA)
• Värv: Hall
• Kinnitusviis: DIN-liist NS 35/7,5, NS 35/15
• Eemalduspikkus: 9 mm
• Kruvikeere: M3
• Pingutusmoment: 0,5 – 0,6 Nm
• Töötemperatuur: -60 °C kuni 105 °C
• Süttivusklass: UL 94 V0
• Saasteaste: 3
• Ülepingekategooria: III
• Standardid/sertifikaadid: IEC 60947-7-1, UL, CSA, EAC, VDE

Lõppmärkus

Inseneridele, kes peavad maksimeerima juhtmestiku tihedust ilma ohutust või kasutusmugavust ohverdamata, on Phoenix 3076031 UTI 2,5-L/L tõestatud lahendus, mis vastab rahvusvahelistele standarditele ja töötab usaldusväärselt nõudlikes tööstuskeskkondades.
