Legrand 004832 klemmiplokk

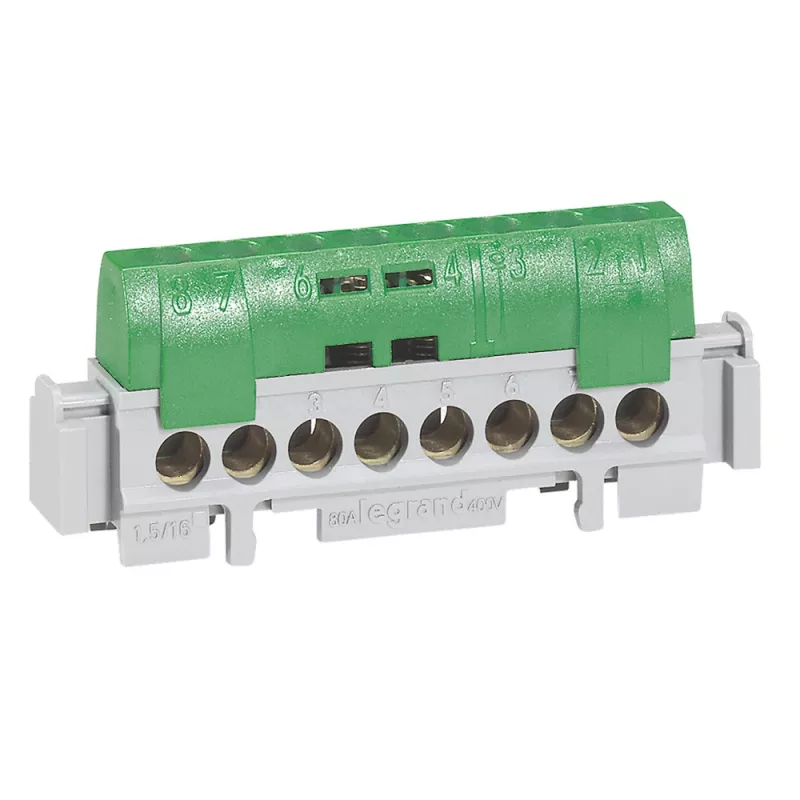

Legrand 004832 klemmiplokk on maandusklemm (PE), mis on mõeldud ohutuks ja standarditele vastavaks elektriühenduste maandamiseks. See tarnitakse paigaldusvalmis, kruvid pole kinni pingutatud, ja vastab IEC 60998-2-1 nõuetele. Kompaktne isoleeritud plokk pakub kaheksa ühenduspunkti juhtmetele ristlõikega 1,5 kuni 16 mm² ning sobib paigaldamiseks DIN-liistule universaalse toega (kat. nr 0 048 11) või 12 x 2 mm lamelatile. Toote funktsionaalne pikkus on umbes 75 mm ja see on viimistletud roheliseks, tähistamaks maa/PE ühendust.

Eelised

Klemmiplokk toetab juhtmeristlõiget kuni 16 mm² ja võimaldab kuni 100 A (25 mm² sisendiga) või 80 A (16 mm² sisendiga) pingel 400 V~, pakkudes töökindlat voolukandevõimet maandusrakendustes. See tarnitakse paigaldusvalmis, lihtsustades juhtmestamistööd, ning selle vastavus standardile IEC 60998-2-1 tagab ühilduvuse tavaliste elektripaigaldistega. Roheline värvus identifitseerib selgelt maandusklemmi.

Sobib

Peamised spetsifikatsioonid

Kuidas kasutada

Paigaldage klemmiplokk DIN-liistule, kasutades määratud universaalset tuge (kat. nr 0 048 11), või kinnitage see 12 x 2 mm lamelatile. Sisestage juhtmed kaheksasse ühenduspunkti, järgides juhtmesuuruste piiranguid (1,5–16 mm²). Pingutage kruvid, et kinnitada juhtmed – pange tähele, et toode tarnitakse kruvid lahti keeratud olekus. Veenduge, et maandusjuhid on ühendatud vastavalt kohalikele juhtmestikureeglitele ja et montaaž teostatakse vooluvõrgust lahtiühendatuna.

Soovitused

Kasutage klemmiplokki ainult kaitsemaandusühenduste jaoks; kontrollige juhtmeristlõiget ja pingutusmomenti vastavalt paigaldusjuhendile. Kõrge voolutugevusega maanduse korral, kus kasutatakse 25 mm² juhtmeid, veenduge, et juhtmestik ja kaitseseadmed on ettenähtud 100 A jaoks 400 V~ juures. Järgige kohalikke elektrieeskirju ja laske paigaldus teostada kvalifitseeritud elektrikul.
