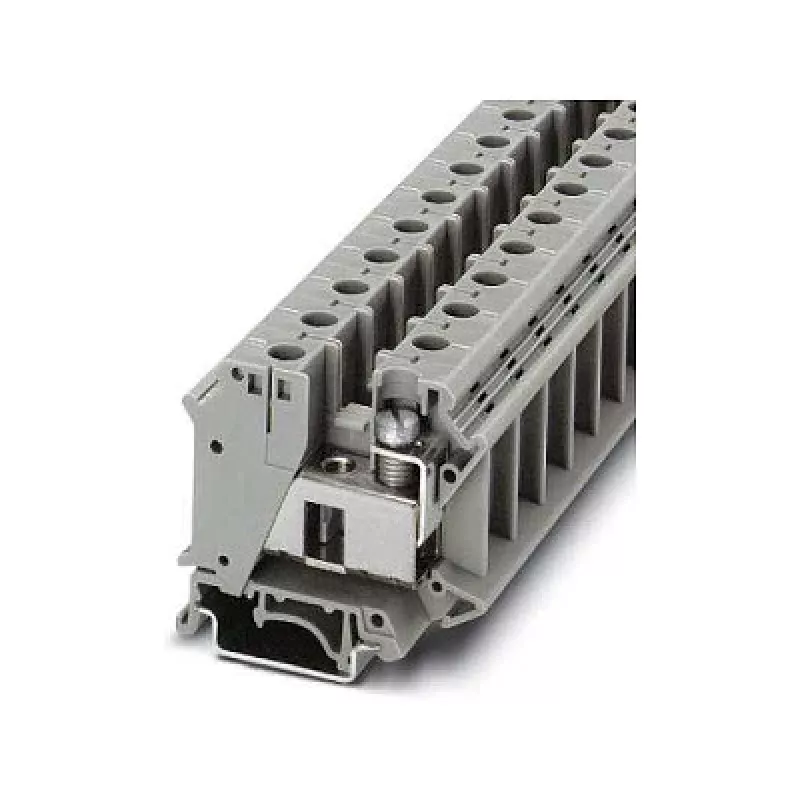

Phoenix 3074088 UTI 35 läbiv klemmliist paigalduseks

Rated for 1000 V and 125 A, this installation through terminal block handles demanding power distribution with ease. The screw connection with M6 thread and 3.5–4 Nm tightening torque ensures a secure, vibration-resistant hold for conductors up to 35 mm².

Ülevaade

Phoenix 3074088 UTI 35 on ühekohaline läbiv klemmliist, mis on ette nähtud DIN-rajale paigaldamiseks NS 35/7.5 või NS 35/15. See võtab vastu täis- ja keerdjuhtmeid ristlõikega 0,5–35 mm² (20–2 AWG), muutes selle sobivaks paljudeks tööstuslikeks juhtmestiku ülesanneteks. Hall polüamiidkest tagab suurepärase isolatsiooni ja mehaanilise tugevuse.

Mis paistab silma

• Suur voolutaluvus: nimivool 125 A toiteahelate jaoks
• Lai juhtmevalik: 0,5–35 mm² täis- või keerdjuhe
• Kindel kruviühendus M6 keermega ja suure pingutusmomendiga
• Põlevusklass UL 94 V0 suurema ohutuse tagamiseks
• Lai töötemperatuuri vahemik: -60 °C kuni 105 °C

Tehnilised üksikasjad

• Ühendusmeetod: kruviühendus
• Ühenduste arv: 2
• Positsioonide arv: 1
• Nimipinge (IEC): 1000 V
• Nimivool (IEC): 125 A
• Juhi ristlõige, täisjuhe: 0,5 - 35 mm²
• Juhi ristlõige, keerdjuhe: 0,5 - 35 mm²
• Juhi AWG vahemik: 20 - 2 AWG
• Isolatsioonimaterjal: PA (polüamiid)
• Paigaldusviis: DIN-rajale NS 35/7.5, NS 35/15
• Nimilöögipinge (Uimp): 8 kV
• Saastumisaste: 3
• Liigpingekategooria: III
• Põlevusklass (UL 94): V0
• Töötemperatuur: -60 °C kuni 105 °C
• Eemalduspikkus: 12 mm
• Kruvikeere: M6
• Pingutusmoment: 3,5 Nm - 4 Nm

Meie hinnang

Loodud töökindluseks keerulistes tingimustes, ühendab Phoenix UTI 35 kõrged elektrilised näitajad vastupidava kruviühendusega. See on suurepärane valik toitejaotuseks tööstuslikes juhtpaneelides ja hoonete paigaldustes.
