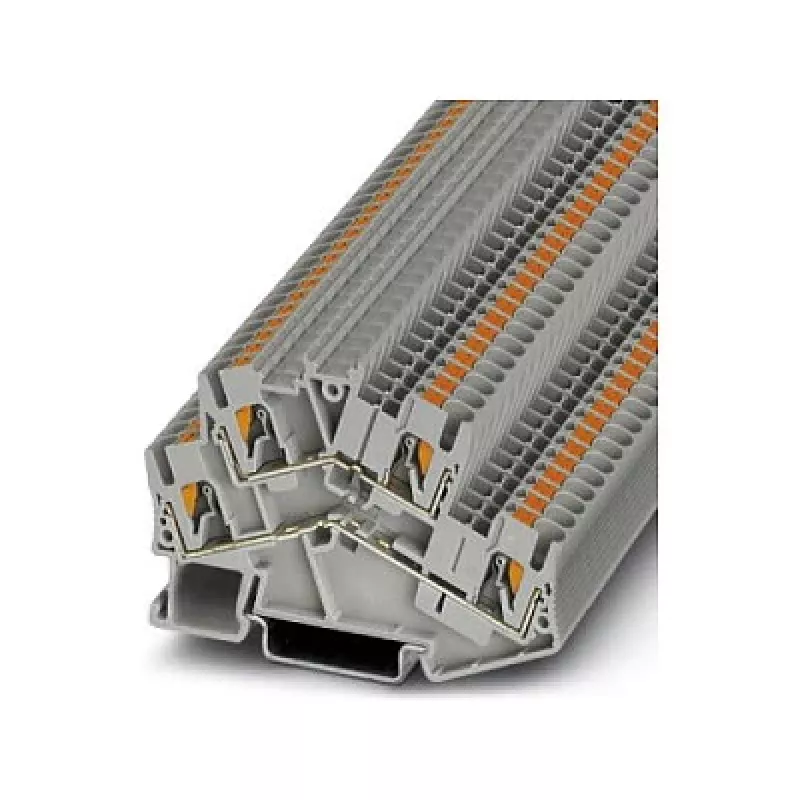

Phoenix 3209604 PTTBS 2.5 kahetasandiline läbiv klemmiplokk, push-in ühendus, hall

Erinevalt tavalistest ühetasandilistest klemmliistudest, mis võtavad rohkem siiniruumi ja muudavad juhtmestiku keerulisemaks, kahekordistab Phoenix 3209604 PTTBS 2.5 kahetasandiline klemmliist ühendustiheduse samal jalajäljel. Selle push-in ühendustehnoloogia võimaldab täis- või keerdjuhtmeid otse sisestada ilma tööriistadeta, vähendades oluliselt paigaldusaega. Hall polüamiidkorpus on halogeenivaba ja UL 94 V0 klassiga, tagades ohutuse juhtkappides ja tööstuslikes jaotussüsteemides.

Esiletõstetud omadused

• Kahetasandiline disain 4 push-in ühenduskohaga suure tihedusega juhtmestiku jaoks
• Tööriistavaba push-in ühendus täis- ja keerdjuhtmetele kuni 2,5 mm²
• Nimipinge 500 V ja nimivool 24 A (IEC), sobib nõudlikele tööstuslikele rakendustele
• Paigaldatav standardsele DIN-siini NS 35/7,5 või NS 35/15
• Laia töötemperatuuri vahemik -60 °C kuni +105 °C
• Põlevusklass UL 94 V0 ja saasteaste 3 karmide keskkondade jaoks

Igapäevases kasutuses

See kahetasandiline läbiv klemmliist on ideaalne juhtpaneelidele, masinaehitusele ja elektrijaotusele, kus ruumi on vähe. Push-in mehhanism võtab vastu juhtmeid ristlõikega 0,14 mm² kuni 4 mm² (täisjuhe) ja 0,14 mm² kuni 2,5 mm² (keerdjuhe) (AWG 26–12). Eemalduspikkus 8–10 mm tagab usaldusväärse kontakti. Hall PA-korpus talub kemikaale ja mehaanilist pinget, samas kui 6 kV nimilöökpinge ja ülepingekategooria III pakuvad tugevat kaitset transientide eest.

Täielikud tehnilised andmed

• Toote tüüp: Kahetasandiline läbiv klemmliist
• Ühendustehnoloogia: Push-in
• Tasandite arv: 2
• Ühenduste arv: 4 (2 igal tasandil)
• Nimiristlõige: 2,5 mm²
• Värv: Hall
• Isolatsioonimaterjal: PA (polüamiid)
• Paigaldustüüp: DIN-siini NS 35/7,5, NS 35/15
• Nimipinge (IEC): 500 V
• Nimivool (IEC): 24 A
• Juhi ristlõige (täisjuhe): 0,14 mm² – 4 mm²
• Juhi ristlõige (keerdjuhe): 0,14 mm² – 2,5 mm²
• Juhi ristlõige (AWG): 26 – 12
• Eemalduspikkus: 8 mm – 10 mm
• Töötemperatuur: -60 °C kuni 105 °C
• Põlevusklass: UL 94 V0
• Nimilöökpinge: 6 kV
• Saasteaste: 3
• Ülepingekategooria: III

Lõppmärkus

Phoenix 3209604 PTTBS 2.5 on usaldusväärne ja ruumisäästlik lahendus professionaalseteks elektripaigaldisteks. Selle push-in tehnoloogia ja kõrged elektrilised näitajad muudavad selle eelistatud valikuks paneeliehitajatele ja hooldusinseneridele.
