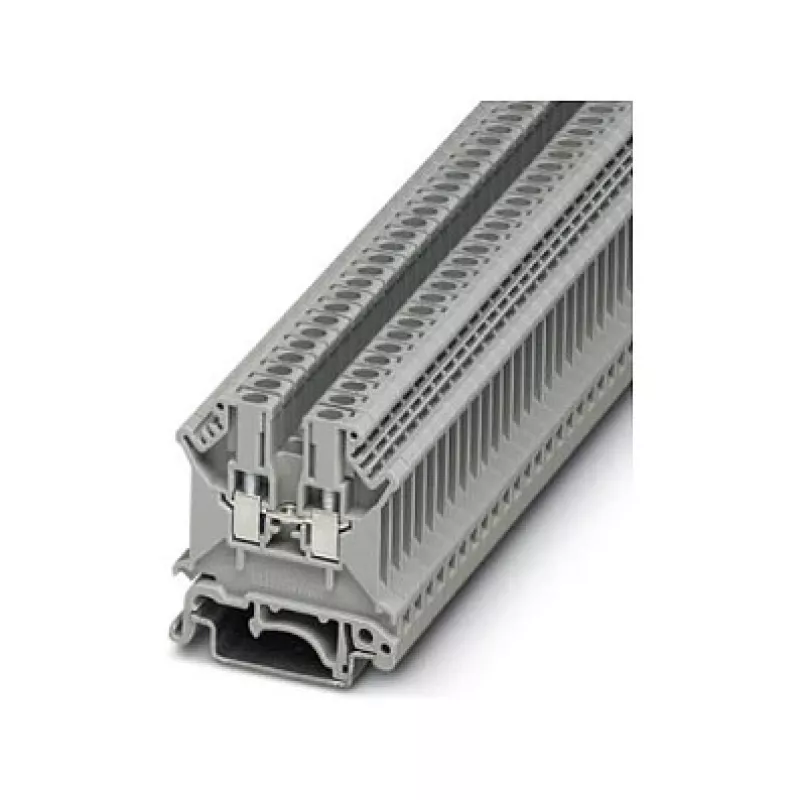

Phoenix 3001501 UK 3 N läbiv klemmliist, kruviühendus, 2,5 mm², 800 V, 24 A, DIN-liistule kinnitamiseks, hall

Nominaalpingega 800 V ja nimivooluga 24 A tagab Phoenix 3001501 UK 3 N läbiv klemmliist töökindla jõudluse nõudlikes tööstuslikes juhtimis- ja toitejaotusrakendustes. Selle kruviühendustehnoloogia tagab turvalise ja vibratsioonikindla ühenduse täis- või keerdjuhtmetele kuni 2,5 mm².

Ülevaade

UK 3 N on ühetasandiline, ühe positsiooniga läbiv klemmliist, mis on ette nähtud kinnitamiseks DIN-liistule NS 35/7,5 või NS 35/15. See pakub kahte ühenduspunkti juhi läbiviimiseks paneelist või korpusest ilma katkestusteta. Hall polüamiidkorpus vastab UL 94 V0 põlevusklassile, mistõttu sobib see kasutamiseks juhtkapides, jaotusseadmetes ja automaatikasüsteemides, kus ohutus ja töökindlus on esmatähtsad.

Mis paistab silma

• Kõrge voolutaluvus: 24 A 800 V juures (IEC) toitejaotusülesannete jaoks.
• Lai juhtmevalik: võtab vastu täisjuhtmeid 0,2–4 mm² ja keerdjuhtmeid 0,2–2,5 mm² (AWG 24–12).
• Kindel kruviühendus M3 keermega ja soovitatud pingutusmoment 0,5–0,6 Nm.
• Kompaktne disain: ainult 5,2 mm lai, säästab ruumi DIN-liistul.
• Vastupidav polüamiidkorpus, mis on ette nähtud temperatuuridele -60 °C kuni 105 °C ja saasteaste 3.

Tehnilised andmed

• Ühendustehnoloogia: kruviühendus
• Positsioonide arv: 1
• Ühenduste arv: 2
• Nominaalne ristlõige: 2,5 mm²
• Nominaalpinge (IEC): 800 V
• Nimivool (IEC): 24 A
• Maks. täisjuhtme ristlõige: 0,2–4 mm²
• Maks. keerdjuhtme ristlõige: 0,2–2,5 mm²
• Juhi ristlõige AWG: 24–12
• Kinnitusviis: DIN-liist NS 35/7,5, NS 35/15
• Isolatsioonimaterjal: PA (polüamiid)
• Värv: hall
• Põlevusklass (UL 94): V0
• Eemalduspikkus: 8 mm
• Keerme mõõt: M3
• Pingutusmoment: 0,5–0,6 Nm
• Töötemperatuur: -60 °C kuni 105 °C
• Saasteaste: 3

Meie hinnang

Phoenix 3001501 UK 3 N on töökindel ja kvaliteetne läbiv klemmliist, mis ühendab kõrged elektrilised nimiväärtused kompaktse jalajäljega. Selle kruviühendus ja lai juhtmevalik muudavad selle mitmekülgseks erinevateks tööstuslikeks rakendusteks, samas kui V0-klassi polüamiidkorpus tagab ohutuse. Kindel valik professionaalidele, kes otsivad usaldusväärset DIN-liistu ühenduvust.
