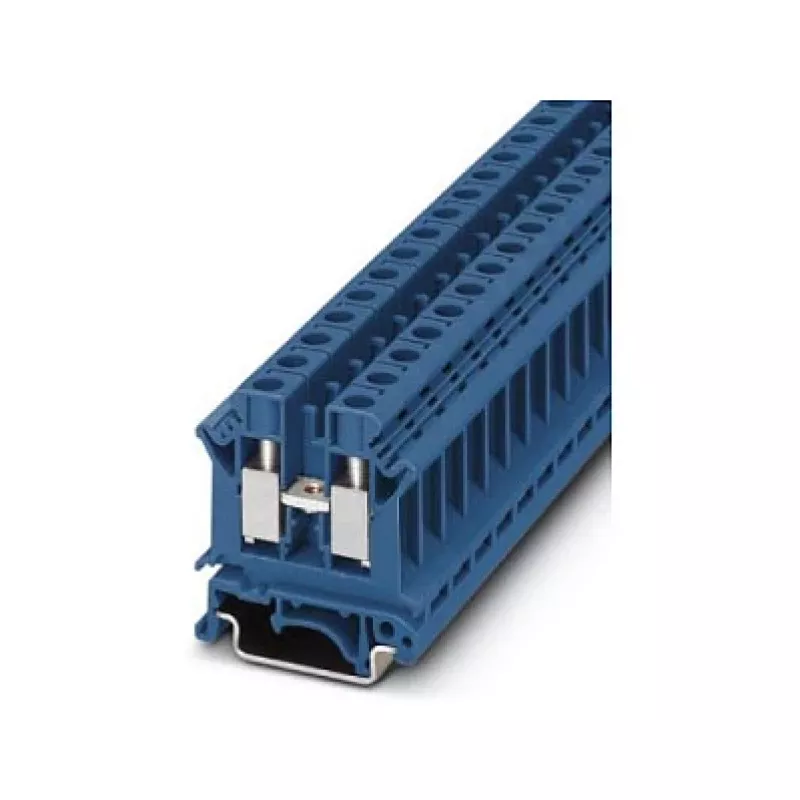

Phoenix UK 10 N BU läbiv klemmliist, sinine, kruviühendus, 10 mm², 800 V, 57 A, DIN-liistule kinnitamine

Juhtkappides ja jaotuskarpides usaldavad elektrikud Phoenix UK 10 N BU läbivat klemmliistu turvaliseks ja ruumisäästlikuks juhtmestikuks kuni 10 mm² ristlõikega vooluahelates. See sinine klemmliist on varustatud tugeva kruviühendusega, mis kinnitab täis- või keerdjuhtme lihtsa M4-kruvi keeramisega, tagades vibratsioonikindla ühenduse pikaajaliseks töökindluseks. Paigaldatuna standardsele DIN-liistule (NS 35/7,5 või NS 35/15) integreerub see sujuvalt tööstuslikesse paigaldistesse, kus selge värvikood ja suur voolutaluvus on olulised.

Peamised tehnilised andmed

• Ühendusmeetod: kruviühendus M4 keermega
• Positsioonide arv: 1 (ühetasandiline läbiv)
• Nimiristlõige: 10 mm²
• Nimipinge (IEC): 800 V
• Nimivool (IEC): 57 A
• Juhi ristlõige, täisjuhe: 0,5 – 16 mm²
• Juhi ristlõige, keerdjuhe: 0,5 – 10 mm²
• AWG vahemik: 20 – 6
• Eemalduspikkus: 10 mm
• Värv: sinine
• Korpuse materjal: polüamiid (PA), UL 94 V0 põlevusklass
• Kinnitusviis: DIN-liist NS 35/7,5 või NS 35/15
• Saastumisaste: 3, liigpingekategooria: III
• Sertifikaadid: UL, CSA, VDE, EAC, cULus Recognized

Miks seda valida

UK 10 N BU paistab silma oma suure nimivoolu (57 A) ja laia juhi ristlõike vastuvõtuga, mistõttu sobib see nõudlikeks toitejaotustöödeks. Sinine korpus tagab kohese visuaalse identifitseerimise neutraal- või spetsiifiliste vooluahelate funktsioonide jaoks, vähendades juhtmestiku vigu. Selle kruviühenduse tehnoloogia on tõestatud karmides tööstuskeskkondades, pakkudes suurepärast mehaanilist püsivust ja vibratsioonikindlust. Polüamiidist korpus vastab UL 94 V0 põlevusstandardile, lisades juhtpaneelides täiendava ohutustaseme.

Ideaalne kasutusala

• Toitejaotus tööstuslikes juhtkapides
• Läbivühendused mootori juhtimisahelates
• Hooneautomaatika süsteemid, mis nõuavad suure vooluga klemmliiste
• Paneeliehitus, kus DIN-liistu kinnitus ja värvikood on standardsed
• Rekonstrueerimis- ja hooldusprojektid, mis vajavad usaldusväärseid ja korduvkasutatavaid klemmliiste

Hea teada

See klemmliist kuulub Phoenix Contacti UK-seeriasse, mis on tuntud oma kompaktse disaini ja suure tiheduse poolest DIN-liistul. Kruviühendus nõuab lameda teraga kruvikeerajat ja soovitatav pöördemoment on optimaalse kontakti tagamiseks 1,2 – 1,5 Nm. Klemm on ette nähtud töötamiseks ümbritseva õhu temperatuuril kuni 105 °C (sõltuvalt deratingust). See ühildub standardsete otsakatete ja vaheseintega samast seeriast. Suuremate juhtmete ristlõigete jaoks kaaluge UK 16 N varianti.
