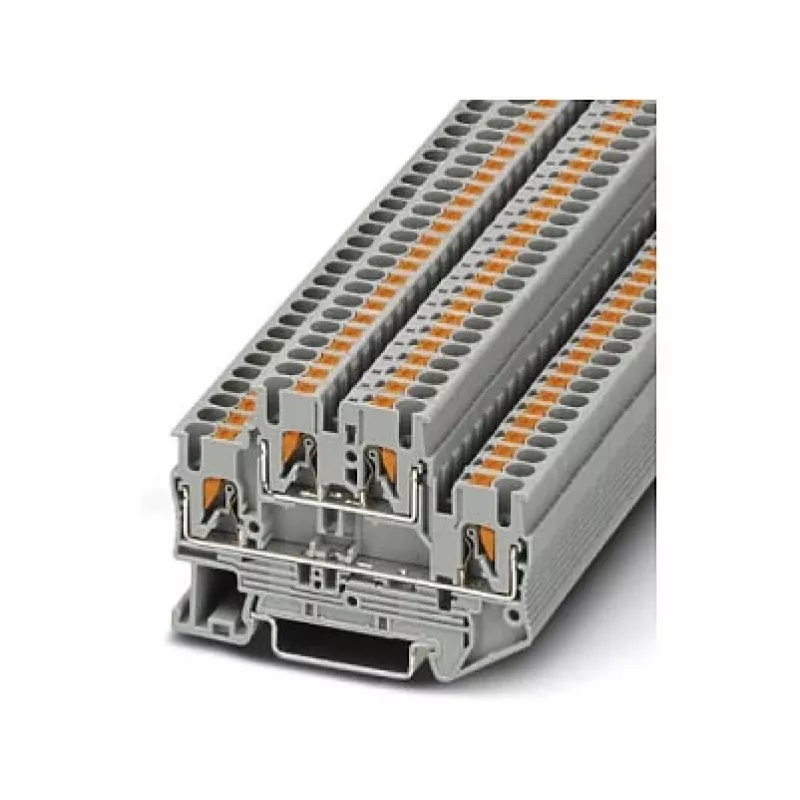

Phoenix 3210567 PTTB 2.5 kahetasandiline klemmliist, suruühendusega, 2,5 mm², 500 V, 22 A, hall

Mõeldud 6 kV löökpingele ja 22 A nimivoolule, tuleb Phoenix 3210567 PTTB 2.5 kahetasandiline klemmliist hõlpsasti toime nõudlike tööstuslike juhtimis- ja jaotusrakendustega. Selle suruühendustehnoloogia võimaldab ilma tööriistadeta ühendada täis- ja keerdjuhtmeid, vähendades paigaldusaega kuni 50% võrreldes kruviklemmidega, tagades samal ajal kindla ja vibratsioonikindla ühenduse. Kompaktne kahetasandiline disain pakub nelja ühenduspunkti tavalise klemmi jalajäljel, kahekordistades juhtmestiku tihedust DIN-liistul.

Ülevaade

PTTB 2.5 on kahetasandiline klemmliist nelja suruühendusega, nimiristlõikega 2,5 mm². See sobib täisjuhtmetele ristlõikega 0,14–4 mm² ja paindlikele juhtmetele ristlõikega 0,14–2,5 mm², eemalduspikkusega 10 mm. Hall polüamiidkorpused on halogeenivabad ja leegiaeglustavad vastavalt UL 94 V0, tagades ohutuse tulekahju korral. Klemm kinnitatakse standardsetele 35 mm DIN-liistudele (NS 35/7,5 ja NS 35/15) ning on mõeldud kasutamiseks reostusastme 3 keskkonnas, ülepingekategooriaga III.

Mis paistab silma

• Suruühendustehnoloogia: täisjuhtmete jaoks pole tööriistu vaja, vähendades juhtmestiku aega kuni 50% võrreldes kruviklemmidega.
• Kahetasandiline disain: neli ühendust ühes kompaktses klemmis, säästes ruumi DIN-liistul.
• Kõrged elektrilised nimiväärtused: 500 V nimipinge ja 22 A nimivool vastavalt IEC-le, sobib paljudele tööstuslikele koormustele.
• Vastupidavad materjalid: polüamiidkorpused V0 süttivusklassiga.

Tehnilised andmed

• Klemmliistu tüüp: kahetasandiline klemmliist
• Ühendusmeetod: suruühendus
• Tasandite arv: 2
• Ühenduste arv: 4
• Nimiristlõige: 2,5 mm²
• Nimipinge (IEC): 500 V
• Nimivool (IEC): 22 A
• Löökpinge nimiväärtus: 6 kV
• Isolatsioonimaterjal: PA (polüamiid)
• Värv: hall
• Kinnitusviis: DIN-liist NS 35/7,5, NS 35/15
• Reostusaste: 3
• Ülepingekategooria: III
• Süttivusklass (UL 94): V0
• Töötemperatuur: -60 °C kuni 105 °C
• Eemalduspikkus: 10 mm
• Min. juhi ristlõige (täisjuhe): 0,14 mm²
• Max. juhi ristlõige (täisjuhe): 4 mm²
• Min. juhi ristlõige (keerdjuhe): 0,14 mm²
• Max. juhi ristlõige (keerdjuhe): 2,5 mm²

Meie hinnang

Phoenix 3210567 PTTB 2.5 on suurepärane valik ruumipiirangutega tööstuslike rakenduste jaoks, mis nõuavad suure tihedusega juhtmestikku ja usaldusväärseid suruühendusi. Selle vastupidav disain ja kõrged elektrilised nimiväärtused muudavad selle töökindlaks komponendiks juhtkappides ja jaotussüsteemides.
