Kaablite soovahetuse adapter InLine 92505B — ühenduspesa pistiku soo muutmiseks

Ajasääst paigaldamisel: 8 juhtme ja varjestuse kruviklemmiplokk võimaldab kiiret jootevaba ühendamist – tööriistaks lamepeaga kruvikeeraja ≤ 2,5 mm, sobib 16–26 AWG jaoks.
Integreeritud RJ45 liides struktureeritud juhtmestiku jaoks: Standardne RJ45 pesa (8P8C) otsekonstruktsioonis võimaldab otseühendust võrgukomponentidega – ideaalne katsestendide, hooldustööde või digitaalsete juhtseadiste jaoks.

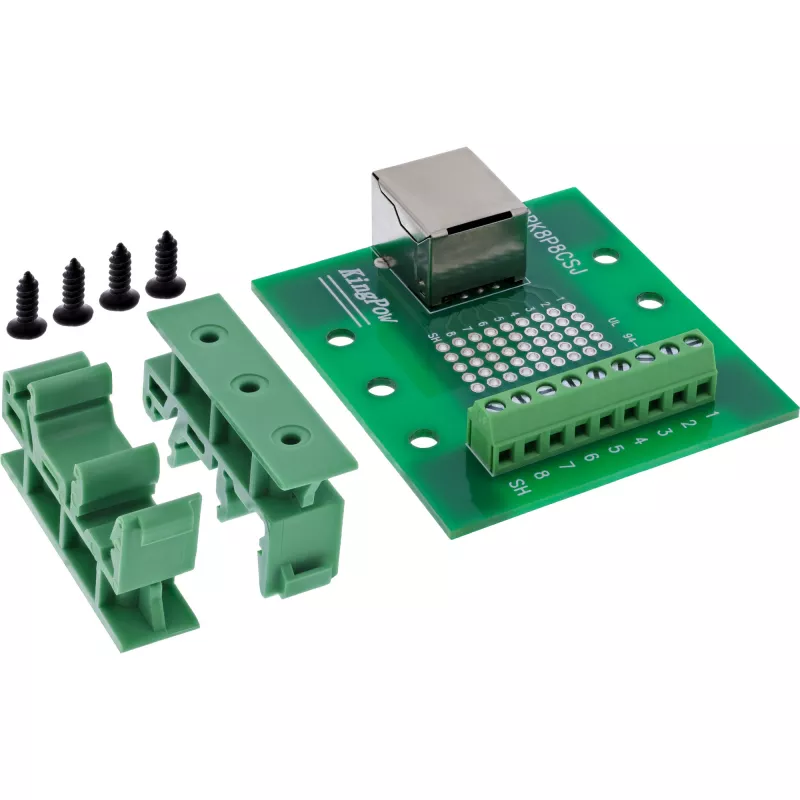

Ruumisäästlik DIN-liistule paigaldamine: Korpus on ette valmistatud DIN-kinnitusliistude jaoks ning võimaldab normikohast ja ruumisäästlikku paigaldust juhtkapis.
Mitmekülgne kasutus tööstuses: Sobib võrgudiagnostikaks, masinasideks, manussüsteemidele, juhttehnikale või Ethernet-ühendusega katsekonfiguratsioonidele.
Kõrge signaalikvaliteet: Isolatsioonitakistus ≥ 10 MΩ pingel 300 V DC ja nimivool 1,0 A kontakti kohta tagavad usaldusväärse ja turvalise andmeedastuse – ka pideval koormusel tööstuskeskkonnas.

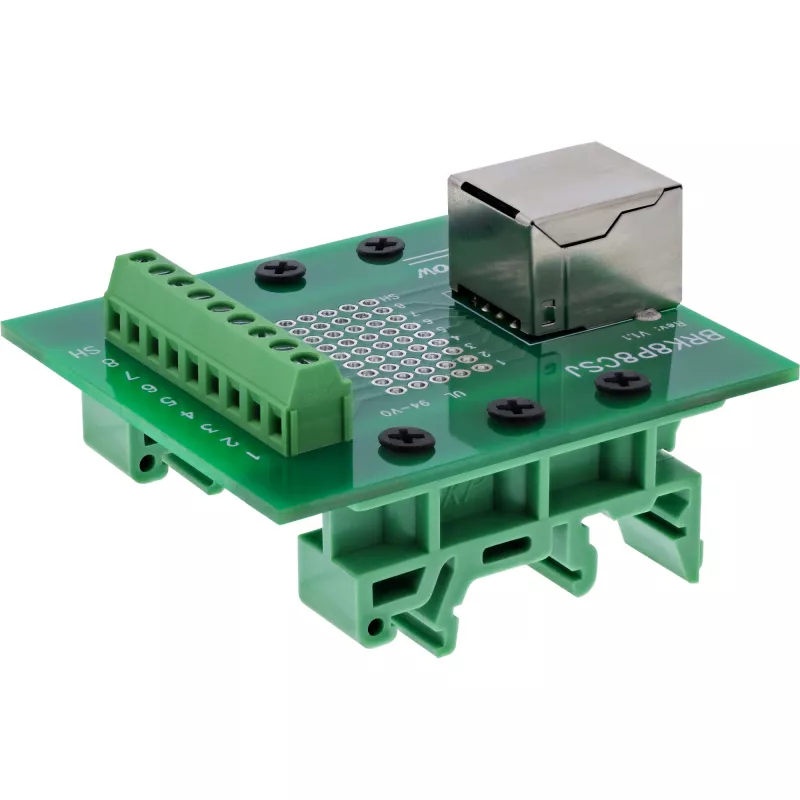

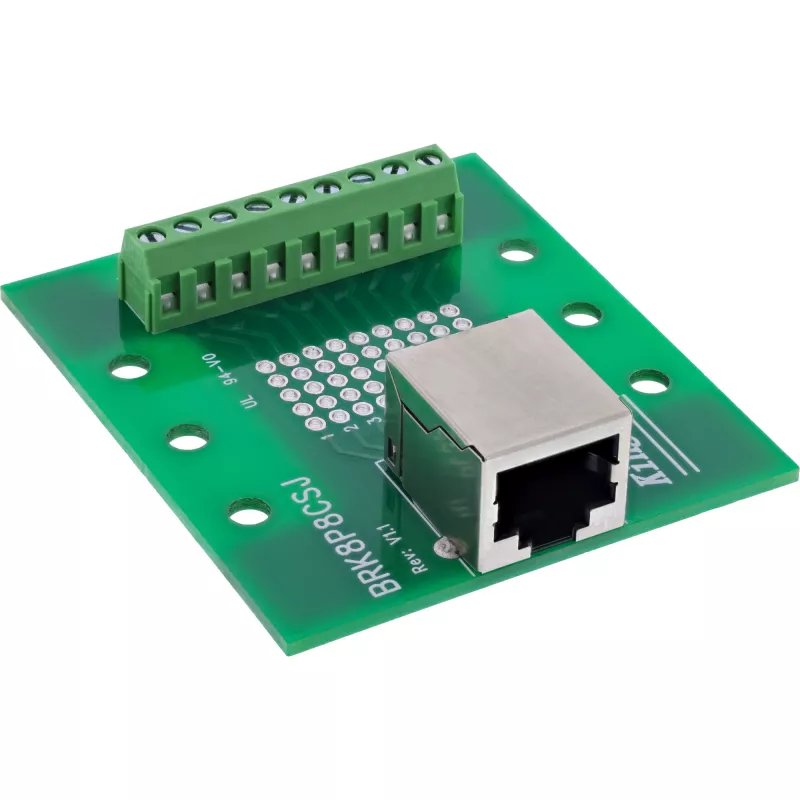

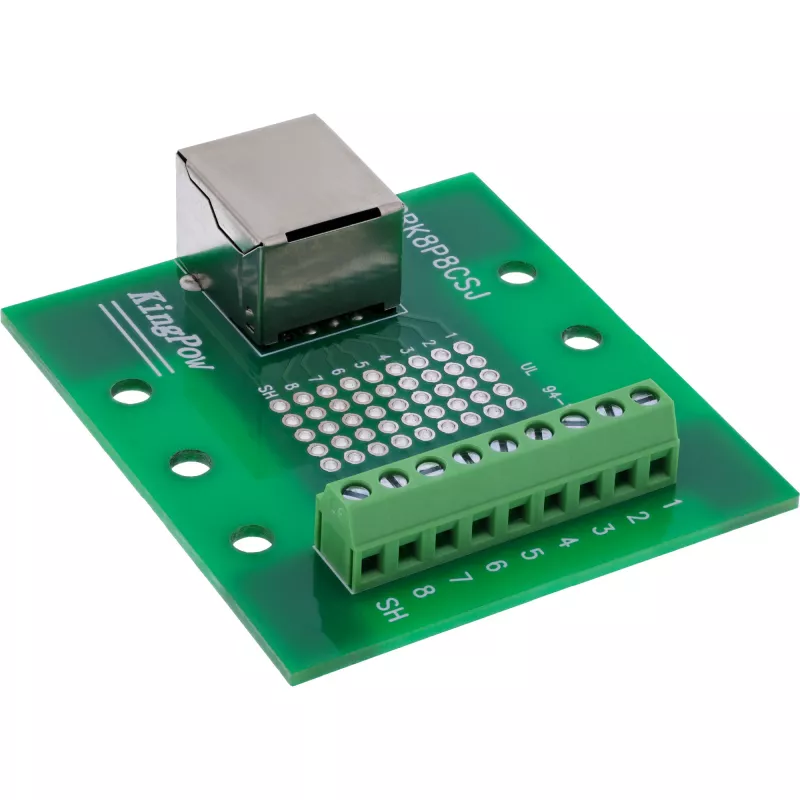

InLine® RJ45 klemmiplokk otsepistikupesa ja külgmise kruviklemmireaga võimaldab Ethernet-signaalide struktureeritud ühendamist juhtkappides, katseväljadel või laborites. Püsivalt paigaldatud RJ45 pesa (8P8C) on otse ühendatud 9 kontaktiga kruviklemmiga – 8 juhet pluss varjestus.
Klemmiriba toetab juhtmeid vahemikus 16–26 AWG ja seda on lihtne ühendada lamepeaga kruvikeerajaga ≤ 2,5 mm. Eelmonteeritud DIN-liistuklamber võimaldab mooduli kiiret ja kindlat integreerimist kinnitusliistule. Tugev konstruktsioon ja testitud lühise- ning valeuhenduskaitse muudavad adapteri ideaalseks tööstuslikeks rakendusteks.

RJ45 liides: 8P8C pesa (otseversioon)
Kruviklemmiplokk: 9 klemmi (8 signaali + varjestus), samm 5,0 mm, surveplaadiga
Ühendusvahemik: 16–26 AWG
Ajam: Lamepeaga kruvikeerajaga ≤ 2,5 mm
Nimivool: 1,0 A kontakti kohta
Max tööpinge: 100 V kahe signaali vahel
Isolatsioonitakistus: ≥ 10 MΩ @ 300 V DC
Töötemperatuur: –20 °C kuni +70 °C
Isolatsioonikiht: EVA isolatsioon alumisel küljel
Paigaldus: Ette valmistatud DIN-kübaraliistule
Mõõtmed: u 60 × 54 × 17 mm (L × K × S)

InLine 92505B. Pistik(ud): RJ45 8P8C / Klemmiplokk 9 klemmi, Toote värv: Roheline, Pistiku sugu: Emane/Emane. Vastavussertifikaadid: RoHS, TÜV-märgis. Kaal: 19 g, Laius: 54 mm, Sügavus: 60 mm. Kogus pakendis: 1 tk, Pakendi maht: 100 cm³. Päritoluriik: Taiwan

Kasutamine

Paigaldage moodul eelmonteeritud klambri abil standardsele DIN-kübaraliistule. Eemaldage isolatsioon ja valmistage ette juhtmed vahemikus 16–26 AWG, sisestage iga juht vastavasse kruviklemmi ja kinnitage lamepeaga kruvikeerajaga (≤ 2,5 mm), kasutades surveplaati. Ühenduse loomiseks pistke standardne otse RJ45 pistik 8P8C pesasse. Järgige juhtmestiku järjekorda ja varjestuse lõpetamist, et säilitada signaali terviklikkus.

Soovitused

Usaldusväärseks tööks kasutage spetsifitseeritud temperatuurivahemikus (–20 °C kuni +70 °C), veenduge, et ühendused ei ületaks 1,0 A kontakti kohta, ning järgige õiget paaride/juhtmete määramist ja varjestustavasid. Paigaldage maandatud DIN-liistule ja kontrollige juhtmestikku pärast paigaldamist sobiva võrgutestimisseadmega.
