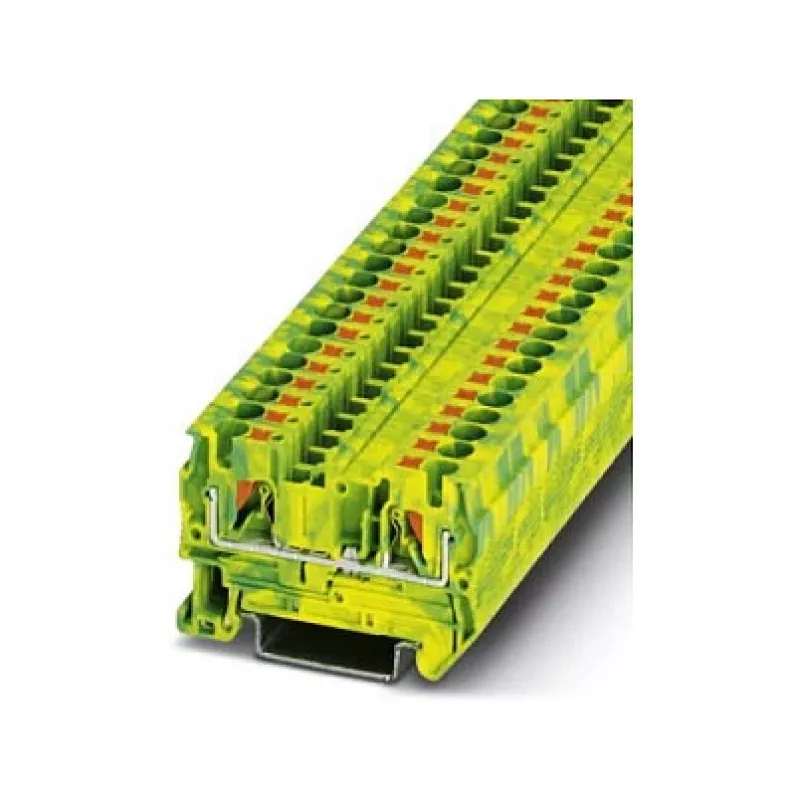

Phoenix Contact PT 4-PE kaitsejuhi klemmiplokk, push-in, 4 mm², rohekaskollane

Kaitsemaanduslüliti (kaitsejuhi klemm) push-in ühendustehnoloogiaga, mõeldud usaldusväärseks maandamiseks tööstuslikes juhtpaneelides ja jaotussüsteemides. PT 4-PE tagab turvalise, tööriistavaba ühenduse täis- ja keerdjuhtmetele kuni 4 mm², tagades madala kontaktitakistuse ja kõrge mehaanilise püsivuse. Rohe-kollane korpus identifitseerib selgelt PE-funktsiooni, samas kui kompaktne disain säästab ruumi DIN-siinil.

Eelised

Push-in ühendus vähendab juhtmestiku aega kuni 50% võrreldes kruviühendustega. Klemm võtab vastu juhtmeid ristlõikega 0,2–6 mm² (täisjuhe) ja 0,2–4 mm² (keerdjuhe), eemalduspikkusega 8–10 mm. Polüamiidist korpus vastab UL 94 V0 põlevusklassile ja töötab usaldusväärselt temperatuurivahemikus -60 °C kuni 105 °C. Lühisvoolutaluvus 400 A (1 s) ja välkpinge taluvus 8 kV tagavad ohutuse nõudlikes rakendustes.

Sobib kasutamiseks

• Maandus- ja kaitsejuhi ühendused tööstuslikes juhtkappides
• Hooneautomaatika ja elektrivarustussüsteemid
• Masinad ja seadmed, mis vajavad usaldusväärset PE-ühendust
• Rakendused, kus juhtmestikku vahetatakse sageli või hooldatakse

Peamised tehnilised andmed

• Ühendustehnoloogia: Push-in
• Nimiristlõige: 4 mm²
• Ühenduste arv: 2
• Positsioonide arv: 1
• Kinnitusviis: DIN-siin NS 35/7,5 või NS 35/15
• Juhtme ristlõike vahemik: 0,2–6 mm² täisjuhe (AWG 24–10), 0,2–4 mm² keerdjuhe (AWG 24–10)
• Eemalduspikkus: 8–10 mm
• Isolatsioonimaterjal: Polüamiid (PA), UL 94 V0
• Töötemperatuur: -60 °C kuni 105 °C
• Lühisvool: 400 A (1 s, 4 mm² juhtmega)
• Nimipinge (välk): 8 kV
• Sertifikaadid: UL, cUL, VDE, EAC, KEMA-KEUR

Soovitused

Optimaalseks tööks kasutage Phoenix Contact otsaklambreid ja märgistustarvikuid. Veenduge, et DIN-siini kinnitus on õige pöördemomendiga, ja kontrollige juhtme sisestussügavust integreeritud testpunkti abil. Sobitage teiste PT-seeria klemmidega ühtlase ja ruumisäästliku paigalduse saavutamiseks.
