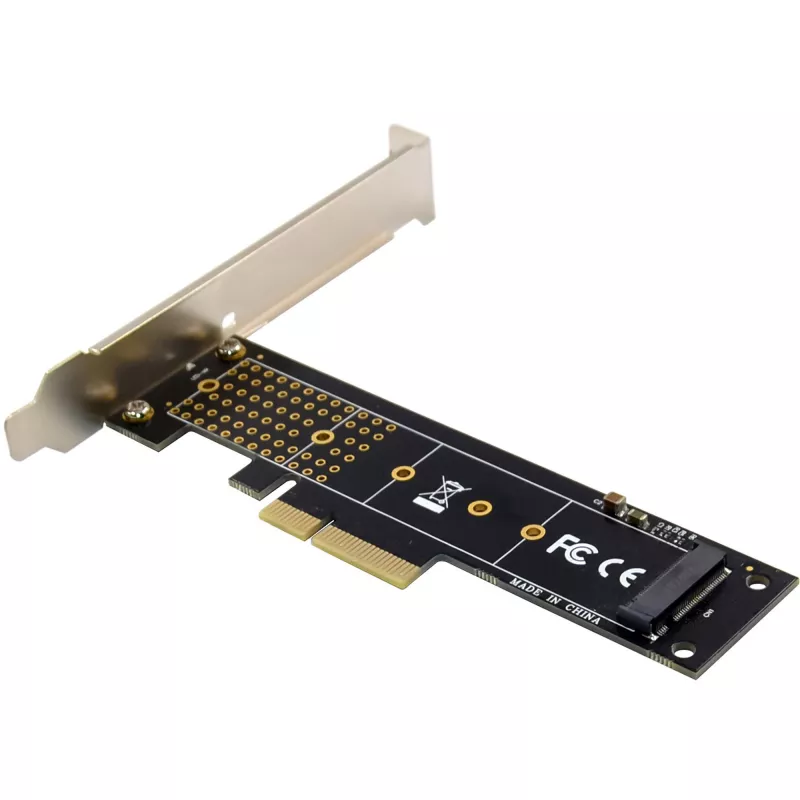

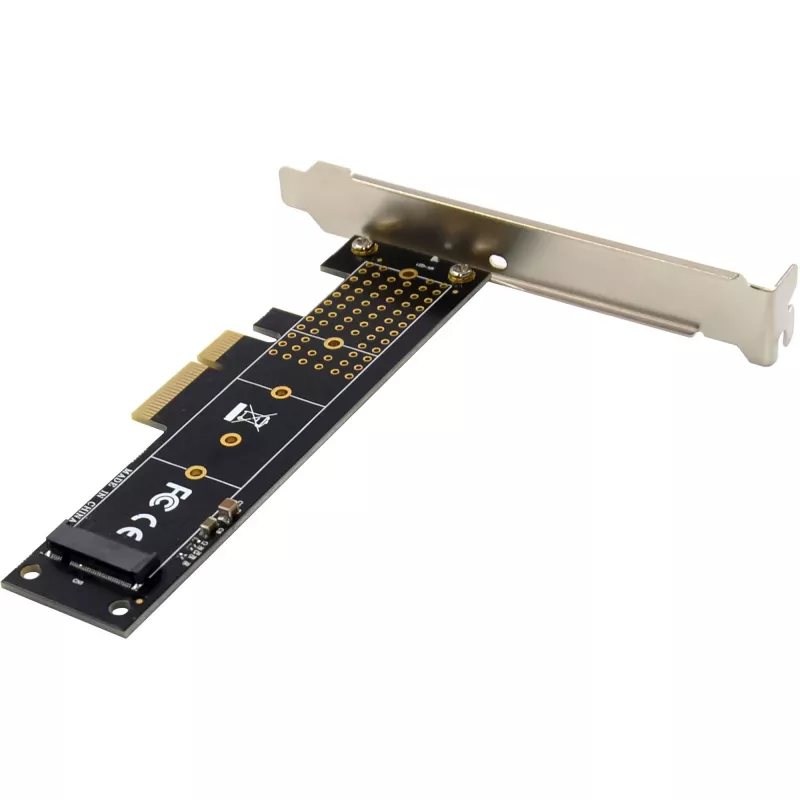

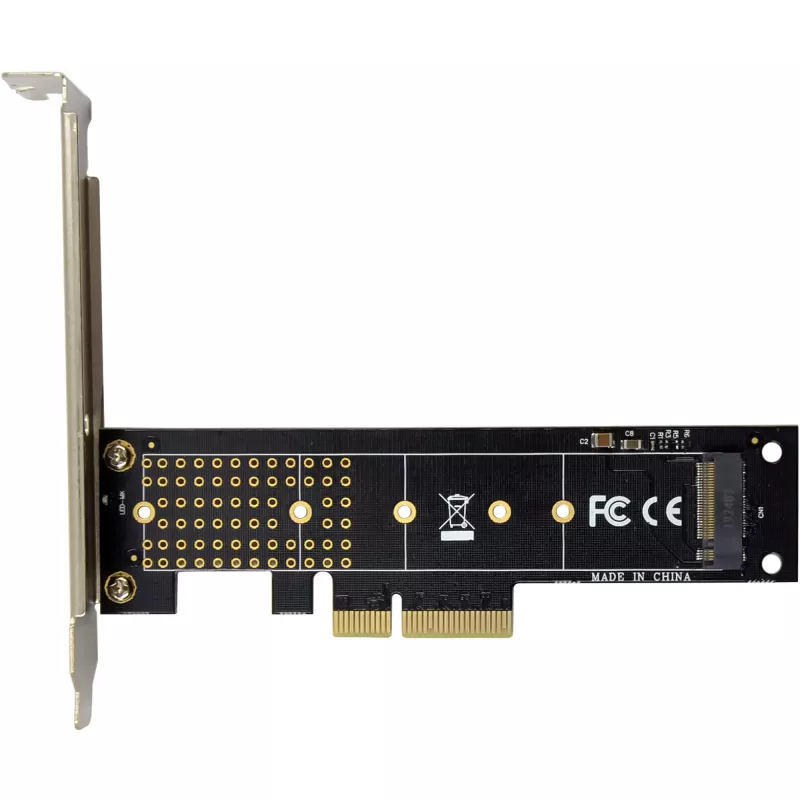

Liideseadapter InLine 76619I — InLine 76619I väline liidesekaart/adapter

Paindlik SSD-ühilduvus:Toetab M.2 SSD-sid, millel on Key M ja B+M võtmed ning mis põhinevad NVMe-l – ideaalne suure jõudlusega salvestuslahenduste jaoks.
Lai korpuse ühilduvus:Tänu madalprofiililisele plekkdetailile sobib ka kompaktsetesse arvutikorpustesse ja serverikeskkondadesse.
Lisakaablit pole vaja:Toide antakse otse PCIe siini kaudu – lihtne integreerimine ilma lisapingutuseta.
Suured jõudlusreservid:PCIe v3.0 x4 kiireks andmeedastuseks väikese latentsusega – ideaalne nõudlike rakenduste jaoks.
Ulatuslik SSD-vormingute tugi:Ühildub SSD-pikkustega 2230 kuni 22110 – maksimaalne paindlikkus süsteemi kujundamisel.

InLine PCIe x4 liidesekaart pakub võimsat lahendust kaasaegsete NVMe SSD-de integreerimiseks olemasolevatesse süsteemidesse. Välja töötatud kooskõlas PCI Express v3.0-ga, võimaldab see kasutada M.2 SSD-sid Key M ja B+M võtmega, eeldusel, et need põhinevad NVMe protokollil. SATA või PCIe x2 variandid on järjekindlalt välistatud, et tagada maksimaalne jõudlus ja ühilduvus.
Eriti praktiline: kaart toetab SSD-pikkusi 2230 kuni 22110, muutes selle sobivaks paljudesse rakendustesse – kompaktsetest miniarvutitest kuni suure jõudlusega tööjaamadeni. Toide antakse täielikult PCIe siini kaudu 3,3 V pingega, välistades vajaduse eraldi toiteallika järele. See muudab paigaldamise palju lihtsamaks, eriti kitsastes süsteemikeskkondades.
Mehaaniline integreerimine on samuti paindlik: kaart sobib PCIe pesadesse alates x4 ülespoole (x4, x8, x16) ja sellega on kaasas madalprofiililine pesaklamber, mis teeb paigaldamise väikestesse korpustesse lihtsaks. Kaasasolev jahutusradiaator toetab termiliselt stabiilset kasutamist isegi täiskoormusel.
Ühilduvus praeguste operatsioonisüsteemidega nagu Windows 10/11, Windows Server ja Linux (NVMe toega) ümardab selle võimsa liidesekaardi profiili – ideaalne professionaalsetele kasutajatele ja ambitsioonikatele tehnikahuvilistele.
Tehnilised andmed

PCIe versioon: PCIe v3.0 x4 rada (tagasiühilduv PCIe v2.0 / v1.0-ga)
Liides: PCIe x4 (mehaaniliselt kasutatav pesades x4/x8/x16)
Toetatud SSD-vormingud: 2230 / 2242 / 2260 / 2280 / 22110
Toetatud SSD-tüübid:
- M.2 Key M (NVMe)
- M.2 Key B+M (ainult NVMe, SATA-t ei toetata)
Mitteühilduv:
- M.2 SATA SSD-d (B-Key)
- M.2 PCIe x2 SSD-d (B-Key)
Protokoll: NVMe (optimeeritud suure I/O jõudluse ja väikese latentsuse jaoks)
Toiteallikas: otse PCIe siini kaudu (3,3 V)
Töötemperatuur: -40 °C kuni +85 °C
Hoiustamistemperatuur: -40 °C kuni +85 °C
Maksimaalne niiskus: 90%, mittekondenseeruv

Toetatud operatsioonisüsteemid

Windows 8 / 8.1 / 10 / 11
Windows Server 2012 R2 või uuem
Linux (NVMe toega)

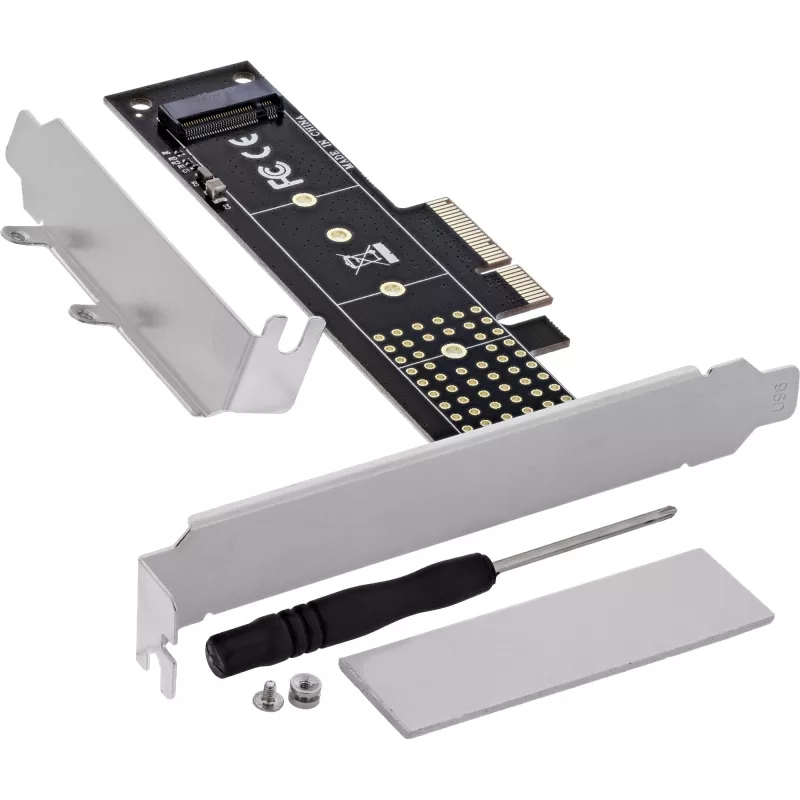

Tarnekomplekt

1x InLine PCIe x4 liidesekaart M.2 Key M (NVMe) jaoks
1x madalprofiililine pesaklamber
1x jahutusradiaator
1x kruvikeeraja
1x kruvi
1x kasutusjuhend saksa/inglise keeles

InLine 76619I. Hostiliides: PCIe, Väljundliides: M.2, Hostiliidese sugu: Isane. Toetatud Windowsi operatsioonisüsteemid: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Toetatud serveri operatsioonisüsteemid: Windows Server 2012 R2, Windows Server 2013, Windows Server 2016, Windows Server 2019, Windows.... Laius: 145 mm, Sügavus: 145 mm, Kõrgus: 120 mm. Pakendi kaal: 30 g, Pakendi maht: 700 cm³

Kasutusjuhend

Paigaldage kaart emaplaadil vabasse PCIe x4 (või suuremasse) pessa, kinnitage vajadusel madalprofiililine klamber šassii külge ja paigaldage M.2 NVMe SSD adapterile õigesse pikkusasendisse. Kinnitage kaasasolev jahutusradiaator SSD kohale, et parandada termilist stabiilsust. Lisatoiteühendusi pole vaja, kuna adapter saab toite PCIe pesast. Pärast füüsilist paigaldamist käivitage süsteem ja kontrollige NVMe-seadme tuvastamist operatsioonisüsteemis; vajadusel installige draiverid.

Soovitused

Parima termilise jõudluse ja püsiva läbilaskevõime tagamiseks kasutage kaasasolevat jahutusradiaatorit ja tagage piisav korpuse õhuvool. Veenduge, et paigaldatud M.2 moodul toetab NVMe-d (mitte SATA-t) ning et emaplaadi BIOS ja operatsioonisüsteem toetavad NVMe-seadmeid.
