InLine 76660P Sisemine U.2 adapter PCIe Isane 4 Gbit/s 3,3 V

Toetab kahte 2,5-tollist NVMe SSD-d maksimaalse jõudluse ja paindlikkuse tagamiseks
PCIe 3.0 x8 ühendus ribalaiusega kuni 64 Gb/s
Automaatne radade tuvastamine (bifurcation) optimaalseks süsteemiintegratsiooniks
LED-indikaatorid lihtsaks veadiagnostikaks ja tööoleku jälgimiseks
Lisadraivereid pole vaja – loomulik Windowsi ja Linuxi tugi

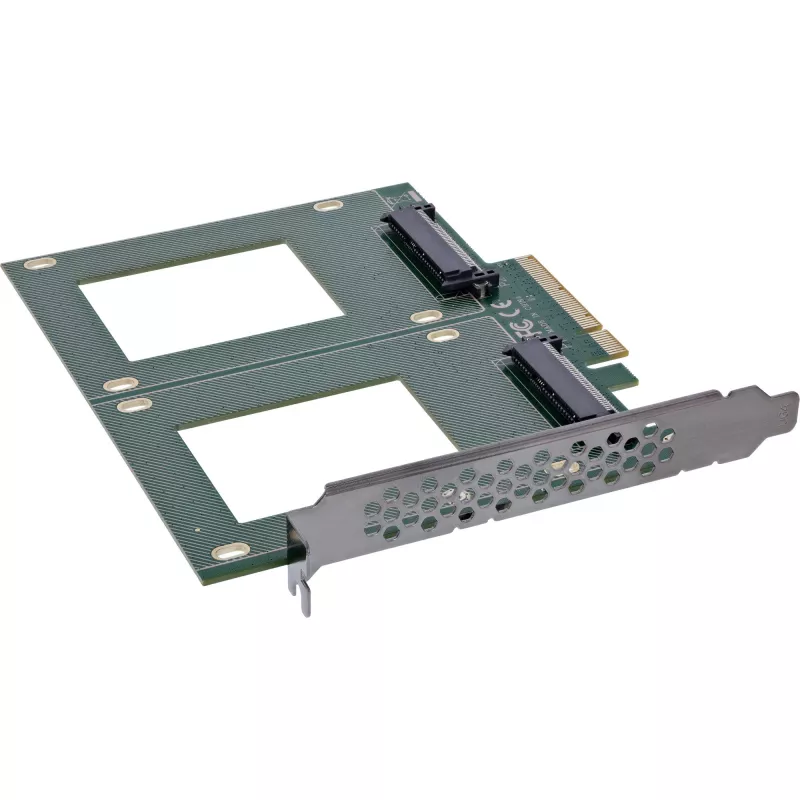

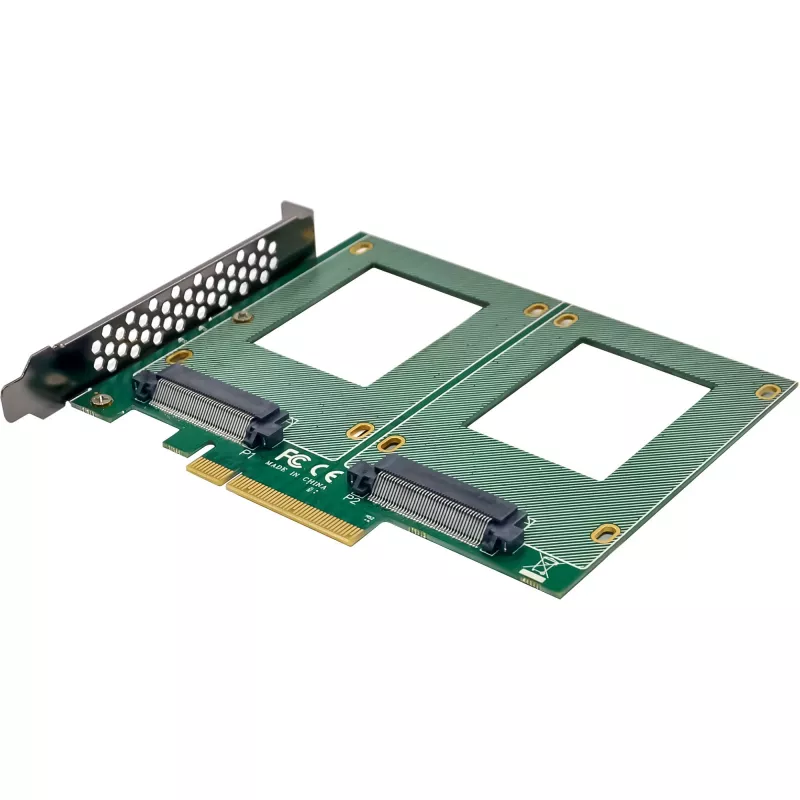

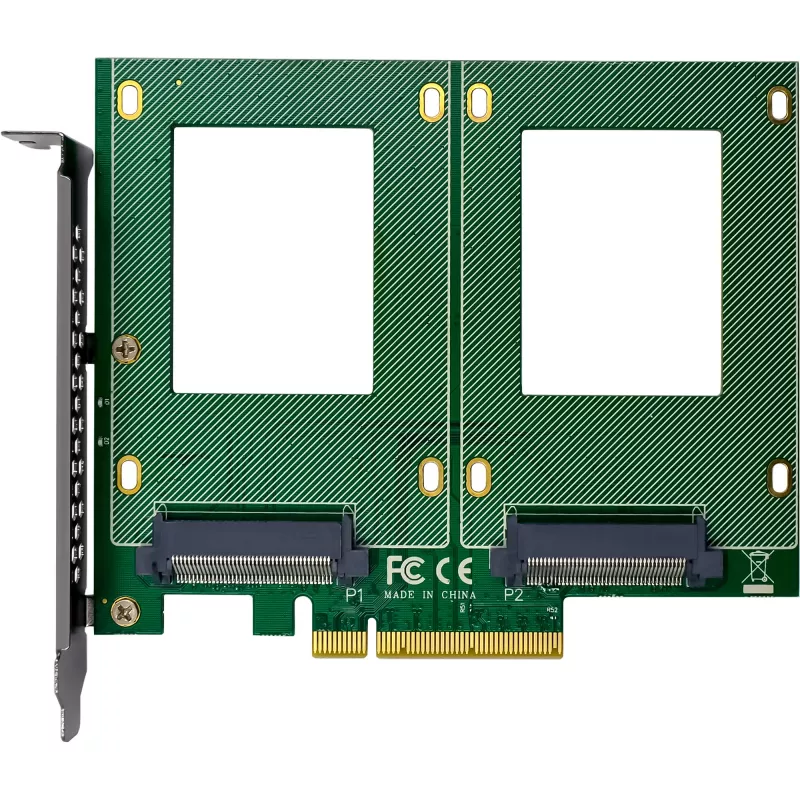

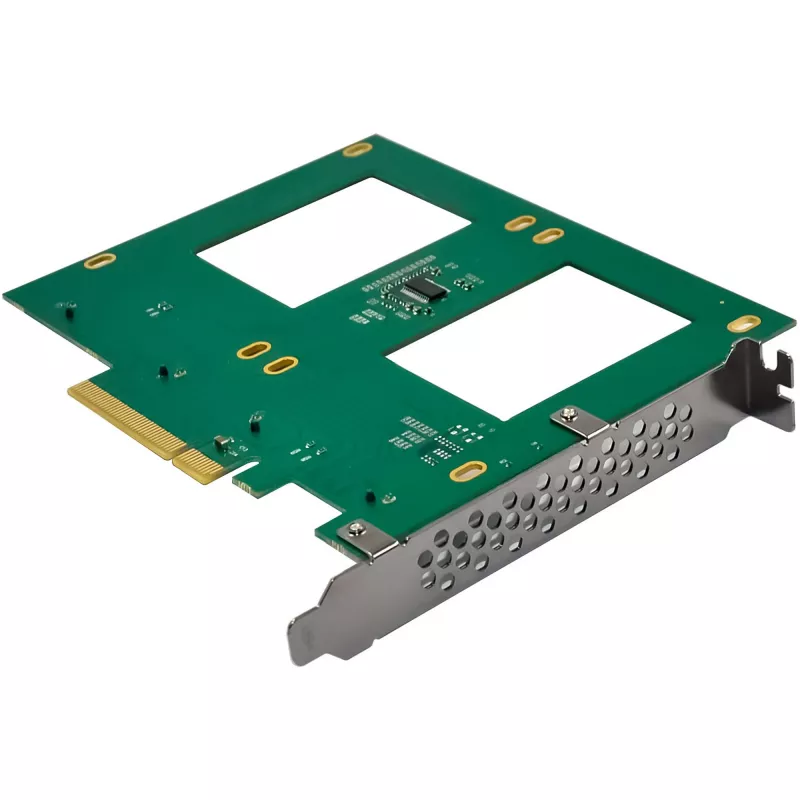

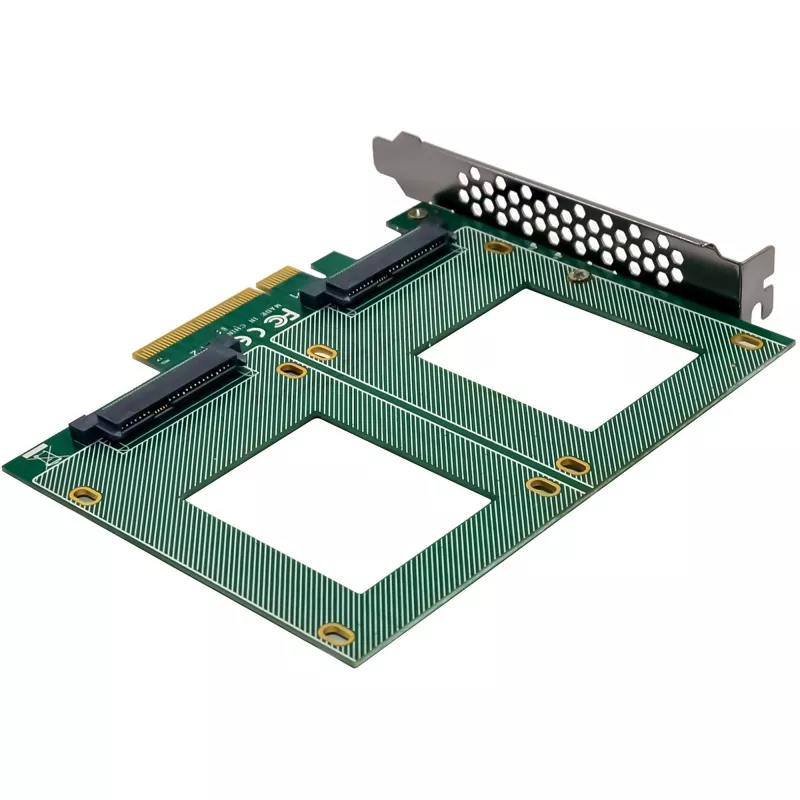

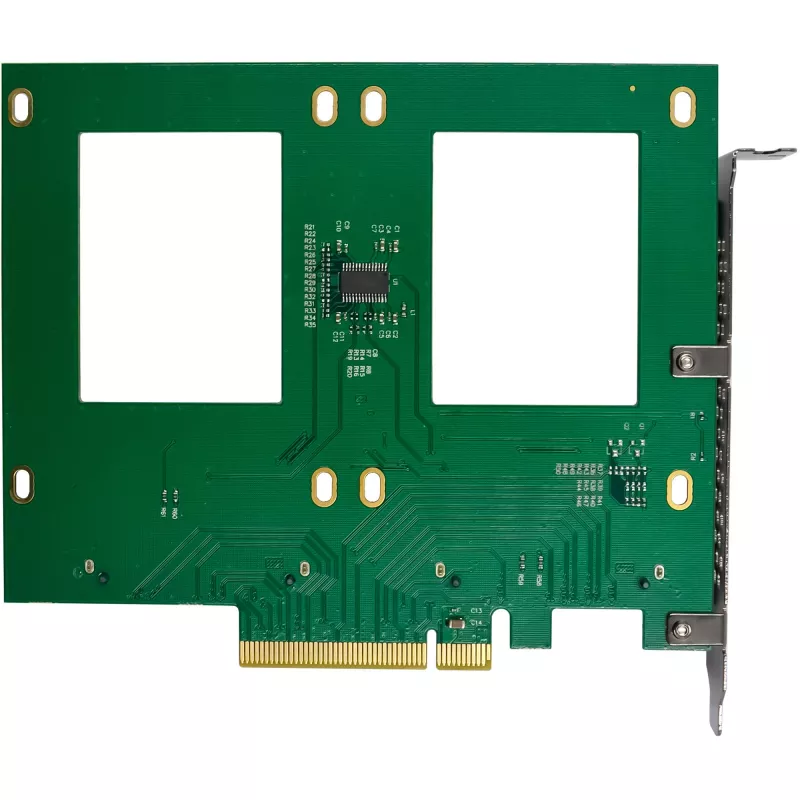

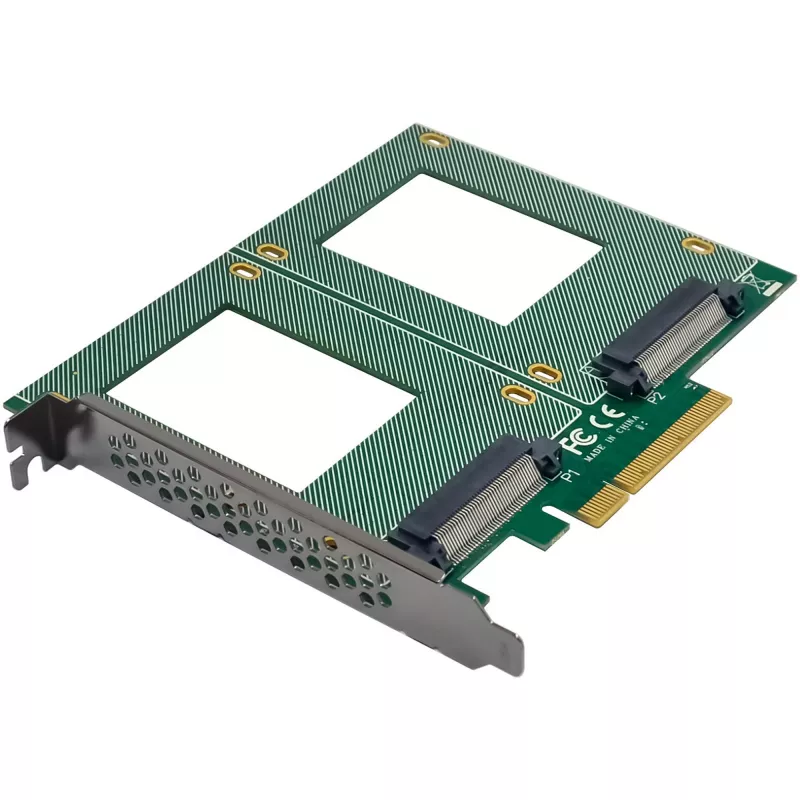

InLine® PCI Express kaart laiendab teie süsteemi kahe sisemise U.2 NVMe SSD pesaga ja võimaldab kahe SSD paralleelset tööd täieliku PCIe ribalaiusega. Tänu automaatsele radade tuvastamisele toimub konfiguratsioon optimaalseks süsteemiintegratsiooniks.
PCIe 3.0 x8 liidesega pakub kaart maksimaalset ribalaiust kuni 64 Gb/s, kusjuures iga U.2 port toetab andmeedastuskiirust kuni 4 GB/s. LED-indikaatorid lugemis- ja kirjutamisaktiivsuse jaoks muudavad tööoleku jälgimise lihtsaks.
Märkus mõõtmete kohta:
Kaardi pikkus on 143 mm ja laius 122 mm. Palun kontrollige, et teie korpus pakub piisavalt ruumi paigaldamiseks ja et on tagatud piisav ventilatsioon.
Tehnilised andmed:

Siini tüüp ja PCIe: PCIe 3.0 (8 GT/s) x8 rada (pakub kuni 64 Gb/s ribalaiust)
Pistikuliidesed: 2 x SFF-8639 pistikut (2,5-tolliste NVMe SSD-de paigaldamiseks)
Kiibistik: PI6C20400BLE
Ühilduvad U.2 seadmed: Toetab 2,5-tolliseid NVMe SSD-sid vastavalt SFF-8639 standardile
Andmeedastuskiirus: Iga port toetab edastuskiirust kuni 4 GB/s
Mõõtmed: 143 mm x 122 mm (PCIe plaat)

Töötingimused:

Töötemperatuur: -40 °C kuni +85 °C

Funktsioonid:

Automaatne radade konfiguratsiooni tuvastamine käivitamisel
Pardal olevad LED-indikaatorid (2x lugemis-/kirjutamisaktiivsuse LED-id)
U.2 SSD-d saavad toite otse PCIe siini kaudu (3,3 V)
Lisadraivereid pole vaja

Süsteeminõuded:Riistvara:

Arvuti ühe vaba PCIe 3.0 x8 (või x16) pesaga
Emaplaat, mis toetab PCIe bifurcation’it

BIOS/UEFI seaded PCIe bifurcation'i jaoks:
Selleks, et mõlemat U.2 NVMe SSD-d saaks korraga kasutada, tuleb kasutatav PCIe pesa sageli seada BIOS/UEFI-s Bifurcation režiimi. See jagab saadaolevad PCIe rajad mitmeks kanaliks (nt ühe x8 pesa kaheks x4 kanaliks).
Täpne nimetus varieerub sõltuvalt emaplaadi tootjast ja BIOS/UEFI versioonist. Kasutada võidakse termineid nagu "PCIe Bifurcation", "Lane Splitting" või "PCIe Slot Configuration". Õige seadistuse leidmiseks pidage nõu oma emaplaadi kasutusjuhendiga ja seejärel kontrollige, kas mõlemad NVMe SSD-d tuvastatakse.
Operatsioonisüsteemi tugi:

Windows: 11, 10, 8, 7
Windows Server: 2012 R2
Linux: Loomulik tugi (Fedora, SUSE, Ubuntu, Red Hat)

Tarnekomplekt:

1 x InLine® PCI Express kaart 2x sisemise U.2 NVMe SFF-8639 jaoks
1 x käsikruvikeeraja
8 x kruvi
1 x kasutusjuhend (saksa/inglise)
Töötemperatuur: 0° C – 55° C
Hoiustamistemperatuur: -40° C – 70° C
Õhuniiskus: 10% - 90% mittekondenseeruv

InLine 76660P. Hostiliides: PCIe, Väljundliides: U.2, Hostiliidese sugu: Isane. Päritolumaa: Taiwan. Andmeedastuskiirus (maks): 4 Gbit/s, Ribalaius: 64 Gbit/s. Toiteallika sisendpinge: 3,3 V. Toetatud Windowsi operatsioonisüsteemid: Windows 10, Windows 11, Windows 7, Windows 8, Toetatud serveri operatsioonisüsteemid: Windows Server 2012 R2

Kuidas kasutada

Paigaldage InLine PCIe kaart vabasse PCIe 3.0 x8 või x16 pessa ühilduval emaplaadil. Kinnitage kaart ja ühendage kaks 2,5" U.2 NVMe SSD-d SFF-8639 pistikutesse. Veenduge, et süsteemil on piisavalt ruumi korpuses (143 mm × 122 mm) ja ventilatsioon. Draivide toide tuleb PCIe pesa kaudu; lisatoitekaableid pole vaja. Käivitage süsteem ja kontrollige BIOS/UEFI-st, kas seadmed tuvastatakse.

Soovitused

Mõlema U.2 NVMe SSD samaaegseks kasutamiseks lubage vajadusel emaplaadi BIOS/UEFI-s PCIe bifurcation (radade jagamine). BIOS-i seade võib olla nimetatud kui "PCIe Bifurcation", "Lane Splitting" või "PCIe Slot Configuration"; täpsete juhiste saamiseks vaadake oma emaplaadi kasutusjuhendit. Pärast bifurcation'i seadistamist kontrollige, kas mõlemad NVMe draivid on operatsioonisüsteemi poolt tuvastatud.
