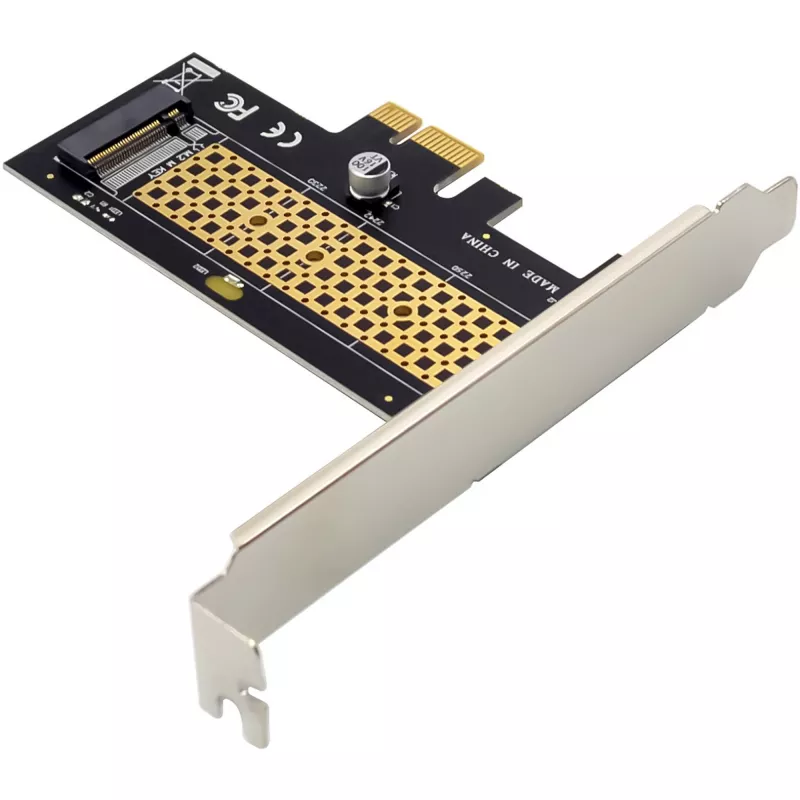

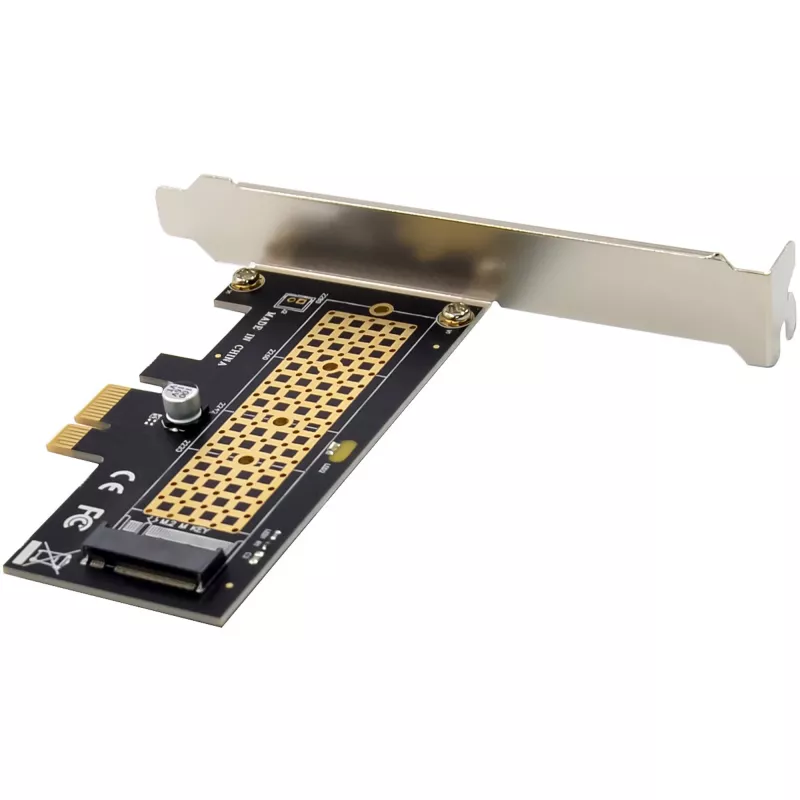

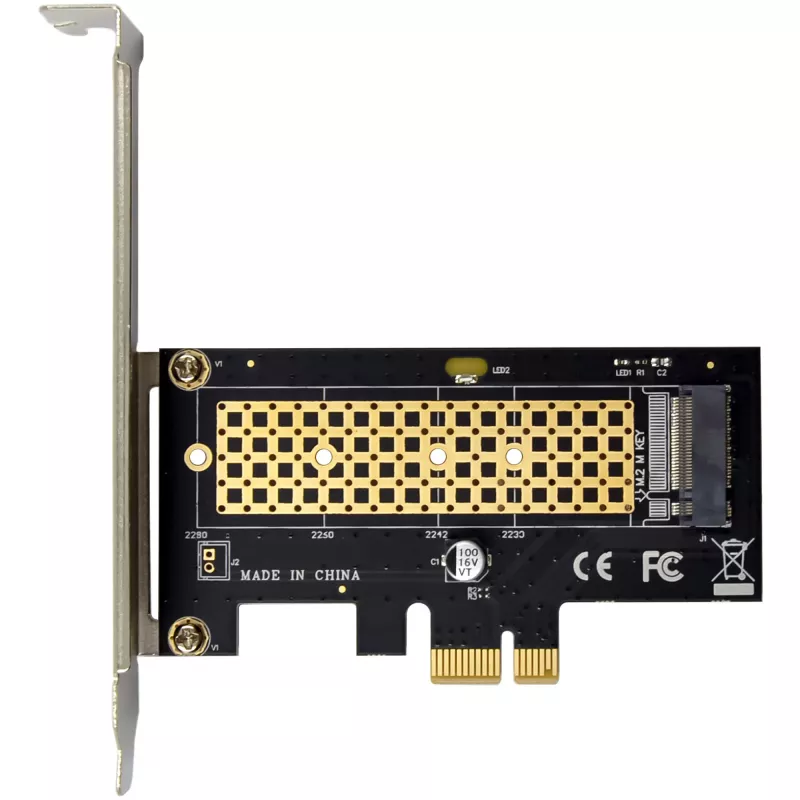

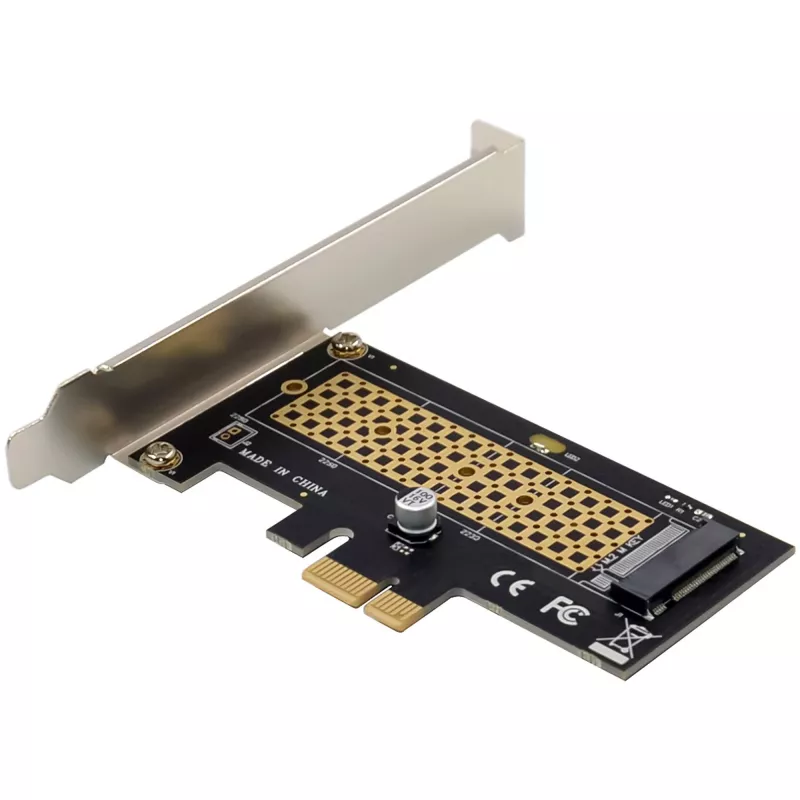

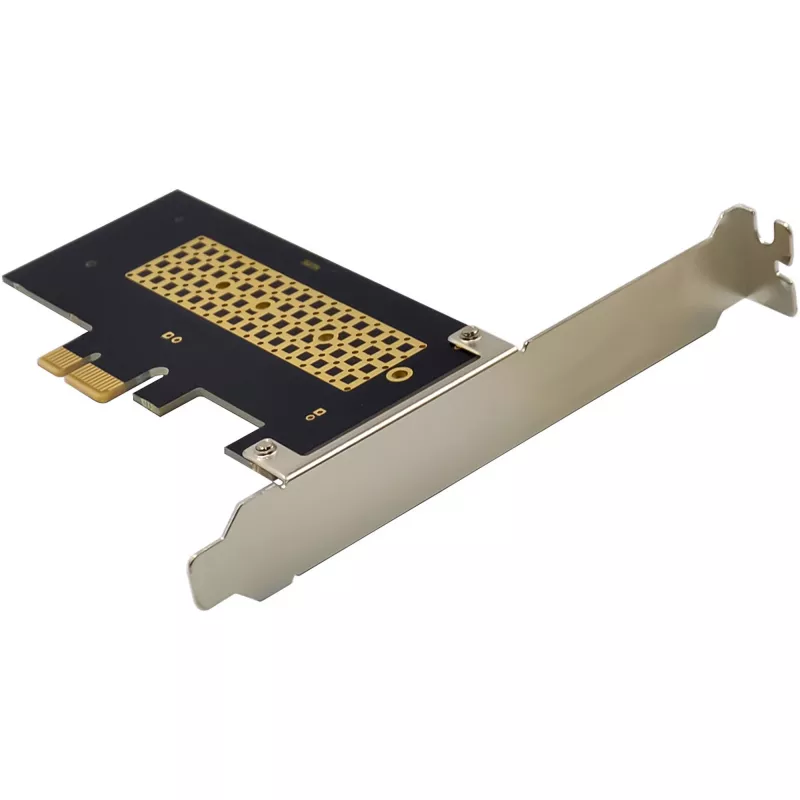

Sisemine M.2 adapter InLine 76660S PCIe 1 Gbit/s 3,3 V

Toetab NVMe SSD-d (M.2 Key M)kompaktsete suure jõudlusega salvestuslahenduste jaoks
PCIe 3.0 x1 liideskuni 1 Gb/s efektiivse ribalaiusega
Automaatne siini tuvastamine käivitamisellihtsaks süsteemi integreerimiseks
LED-indikaatorlugemis- ja kirjutamistoimingute kuvamiseks
Täiendavaid draivereid pole vaja– loomulik tugi Windowsi ja Linuxi poolt

InLine® PCI Express kaartlaiendab teie süsteemi sisemise NVMe M.2 pesaga, mis võimaldab ühendada M.2 SSD (Key M). Tänu PCIe 3.0 x1 liideselekuni 1 Gb/s edastuskiirusega on kaart ideaalne süsteemidele, mis vajavad täiendavat kiiret salvestusruumi.
Automaatne siini tuvastamine käivitamisel tagab optimaalse integreerimise süsteemi. M.2 SSD saab toite otse PCIe siini kaudu (3,3 V) ja LED-indikaator annab teavet praeguse töö- ja aktiivsusoleku kohta.
Tehnilised andmed:

Siini tüüp ja PCIe: PCIe 3.0 x1 (töötab x1, x4, x8 ja x16 pesades)
Ühendus – liidesed:
- 1 x M.2 pesa (Key M) NVMe SSD-dele
- Toetatud mooduli suurused: 2230, 2242, 2260, 2280
Mõõtmed: 95 mm x 52 mm (PCIe plaat)
Andmeedastuskiirus: maksimaalselt umbes 1 Gb/s

Töötingimused:

Töötemperatuur: -40 °C kuni +85 °C

Omadused:

Automaatne siini konfiguratsiooni tuvastamine käivitamise ajal
Pardal olev LED-indikaator (1x lugemis-/kirjutamisaktiivsuse LED)
M.2 NVMe SSD saab toite otse PCIe siinilt (3,3 V)
Täiendavaid draivereid pole vaja

Süsteeminõuded:
Riistvara:

Arvuti ühe vaba PCIe pesaga (x1, x4, x8 või x16)
Emaplaat, mis toetab PCIe 3.0 või uuemat

Operatsioonisüsteemi tugi:

Windows: 11, 10, 8, 8.1
Windows Server: 2012 R2
Linux: loomulik tugi (Fedora, SUSE, Ubuntu, Punane Hat)

Tarnekomplekt:

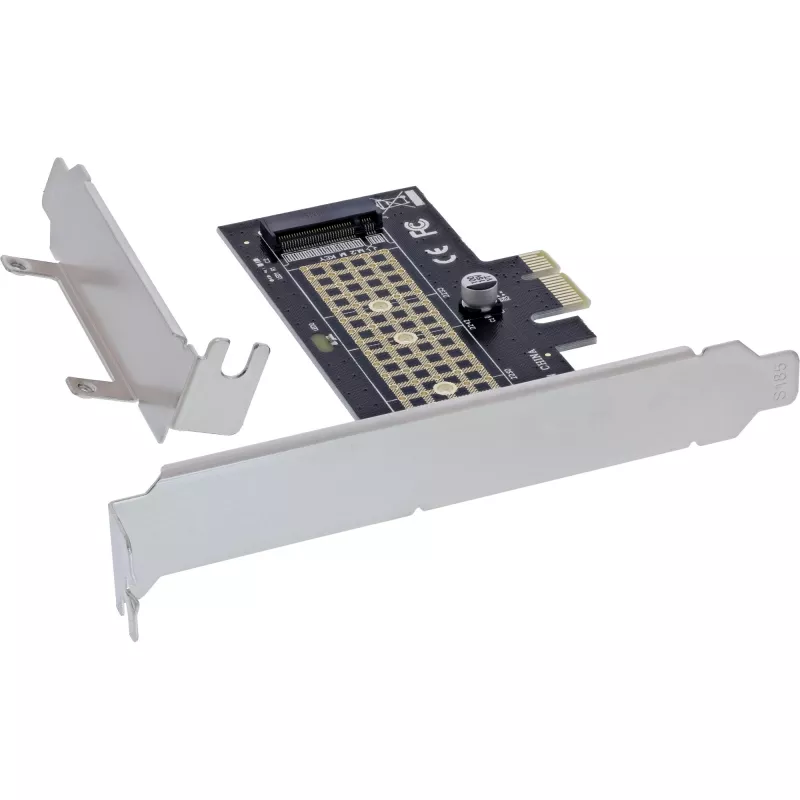

1 x InLine® PCI Express kaart 1x sisemise NVMe M.2-ga
1 x madalprofiiliga pesa kinnitusklamber
1 x käsikeeraja
2 x kruvi
1 x soojusjuhtiv kiht
1 x kasutusjuhend (saksa/inglise keeles)
Töötemperatuur: 0° C – 55° C
Hoiutemperatuur: -40° C – 70° C
Niiskus: 10% - 90% mittekondenseeruv

InLine 76660S. Hostiliides: PCIe, Väljundliides: M.2, Hostiliidese sugu: Isane. Päritoluriik: Taiwan. Andmeedastuskiirus (maks): 1 Gbit/s. Toitepinge sisend: 3,3 V. Toetatud Windowsi operatsioonisüsteemid: Windows 10, Windows 11, Windows 8, Windows 8.1, Toetatud serveri operatsioonisüsteemid: Windows Server 2012 R2

Kasutusjuhis

Lülitage arvuti välja ja eemaldage toitejuhe. Paigaldage adapter vabasse PCIe pesasse (x1, x4, x8 või x16) emaplaadil. Sobitage ühilduv NVMe M.2 SSD (Key M) M.2 pessa ja kinnitage see kaasasoleva kruvi ja vajadusel soojusjuhtiva kihiga. Asendage pesa kinnitusklamber (standardne või madalprofiil vastavalt vajadusele), ühendage toide uuesti ja käivitage süsteem. Adapter tuvastab siini konfiguratsiooni automaatselt ja operatsioonisüsteem (Windows 11/10/8/8.1/Server 2012 R2 või toetatud Linuxi distributsioonid) peaks NVMe draivi tuvastama ilma täiendavate draiveriteta. Pardal olev LED näitab lugemis-/kirjutamisaktiivsust draivi kasutamise ajal.

Soovitused

Veenduge, et emaplaat toetab PCIe 3.0 või uuemat optimaalse läbilaskevõime saavutamiseks. Kasutage toetatud M.2 mooduli suurusi (2230–2280) ning käsitsege SSD-d ja adapterit ESD ettevaatusabinõudega. Kui draivi ei tuvastata, kontrollige BIOS/UEFI seadeid ja tutvuge paigaldusüksikasjade osas kaasasoleva juhendiga.
