InLine 76660R Sisemine U.2 Liidese Kaart PCIe Isane 4 Gbit/s

Toetab nelja 2,5-tollist NVMe SSD-d maksimaalse jõudluse ja paindlikkuse tagamiseks
PCIe 3.0 x16 ühendus ribalaiusega kuni 128 Gb/s
Automaatne radade tuvastus (bifurcation) optimaalseks süsteemi integreerimiseks
LED-indikaatorid lihtsaks veadiagnostikaks ja tööoleku jälgimiseks
Lisadraivereid pole vaja – loomulik Windowsi ja Linuxi tugi

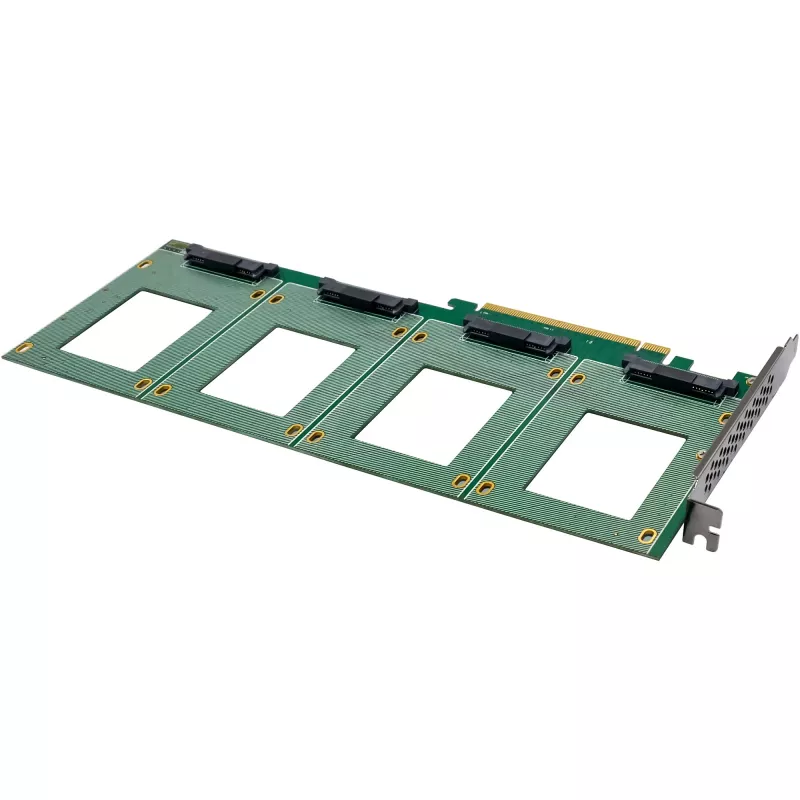

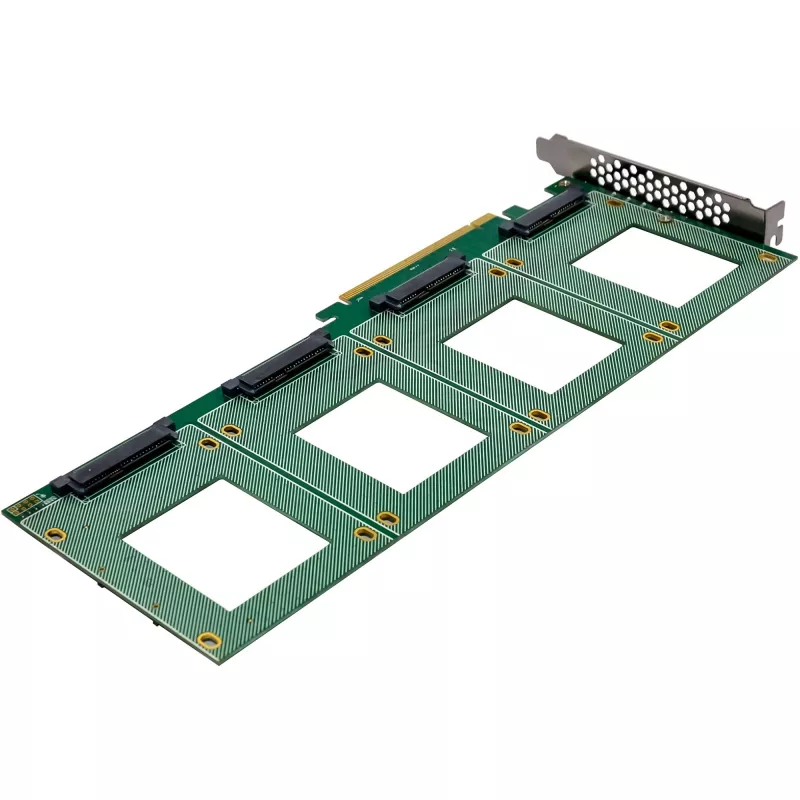

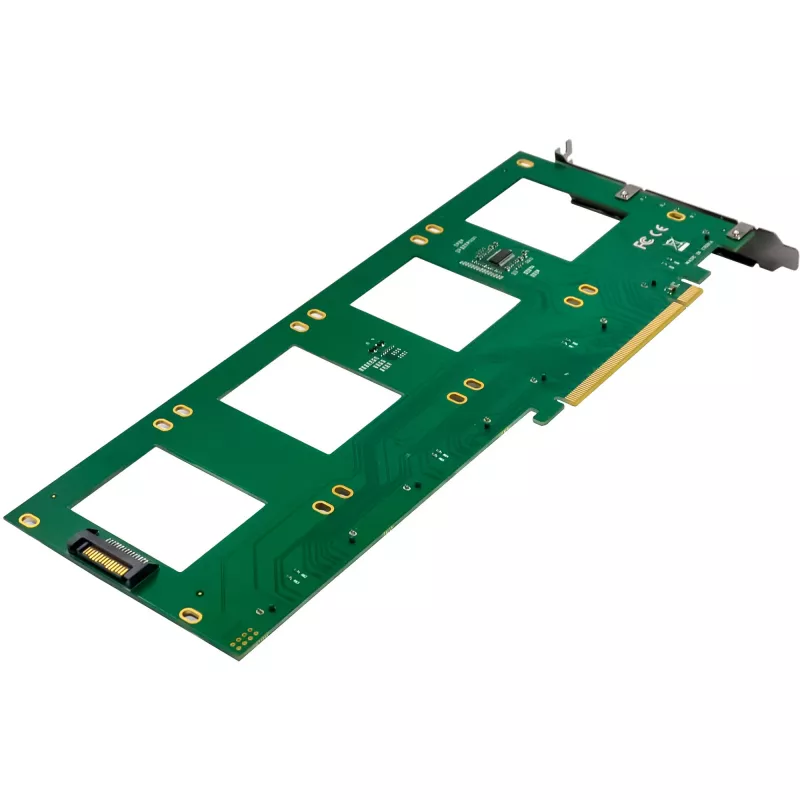

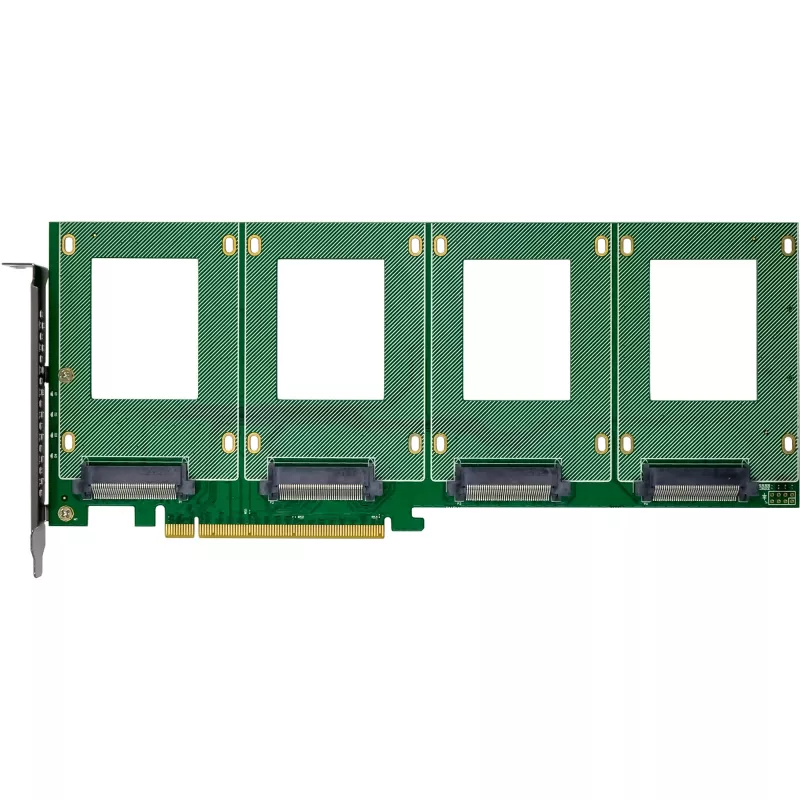

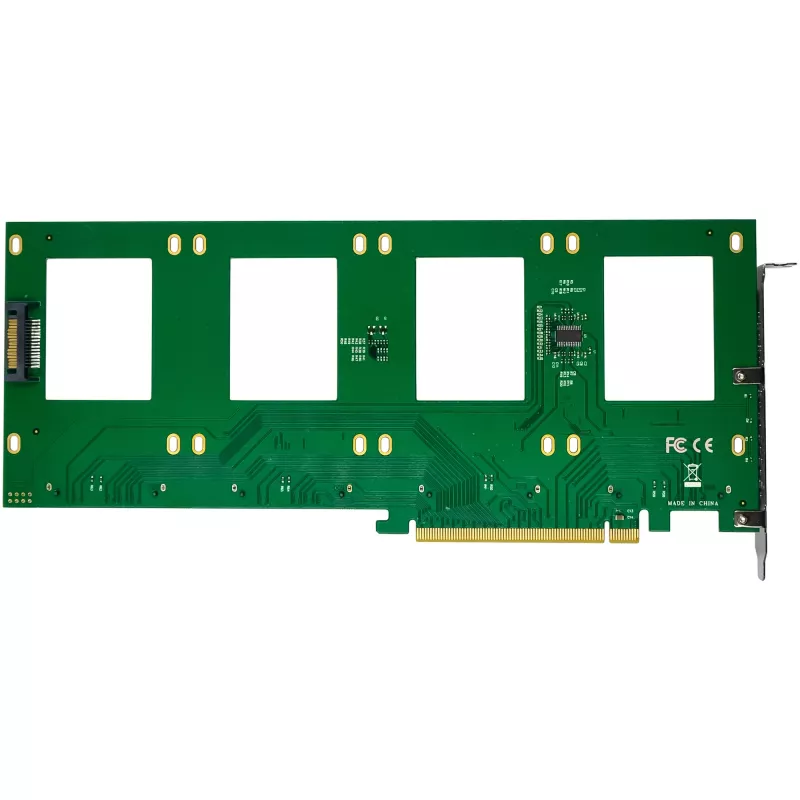

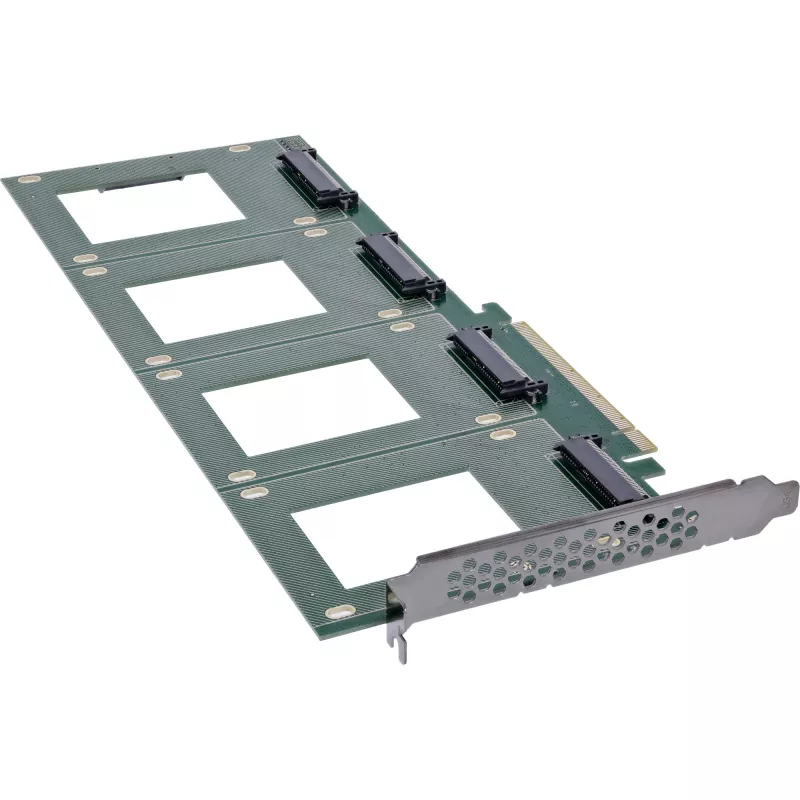

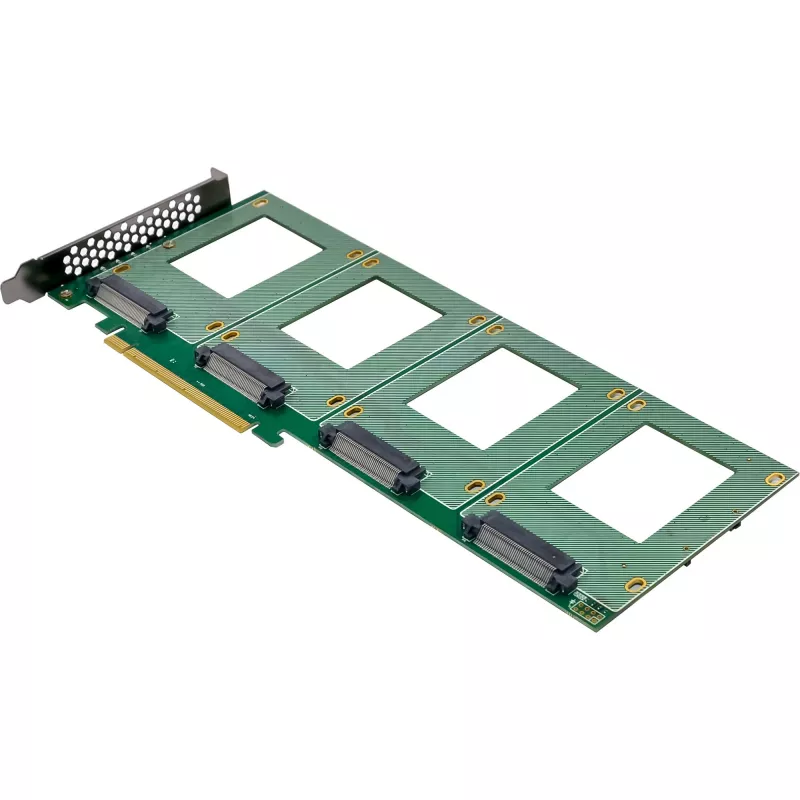

InLine® PCI Express kaart laiendab teie süsteemi nelja sisemise U.2 NVMe SSD pesaga ja võimaldab nelja SSD paralleelset tööd täieliku PCIe ribalaiusega. Tänu automaatsele radade tuvastusele toimub seadistamine optimaalseks süsteemi integreerimiseks.
PCIe 3.0 x16 liidesega pakub kaart maksimaalset ribalaiust kuni 128 Gb/s, kusjuures iga U.2 port toetab andmeedastuskiirust kuni 4 GB/s. LED-indikaatorid lugemis- ja kirjutamisaktiivsuse jaoks muudavad tööoleku jälgimise lihtsaks.
Tehnilised andmed:

Siini tüüp ja PCIe: PCIe 3.0 (8 GT/s) x16 rada (pakkudes ribalaiust kuni 128 Gb/s)
Pistikühendused: 4 x SFF-8639 pistikut (2,5-tolliste NVMe SSD-de paigaldamiseks)
Kiibistik: PI6C20400BLE
Ühilduvad U.2 seadmed: Toetab 2,5-tollisi NVMe SSD-sid vastavalt SFF-8639 standardile
Andmeedastuskiirus: Iga port toetab edastuskiirusi kuni 4 GB/s
Mõõdud: 288 mm x 122 mm (PCIe plaat)

Töötingimused:

Töötemperatuur: -40 °C kuni +85 °C

Funktsioonid:

Automaatne radade konfiguratsiooni tuvastus käivitamisel
Plaadil olevad LED-indikaatorid (2x lugemis-/kirjutamisaktiivsuse LED-i)
U.2 SSD-d saavad toite otse PCIe siini kaudu (3,3 V)
Lisadraivereid pole vaja

Süsteeminõuded:Riistvara:

Arvuti ühe vaba PCIe 3.0 x16 (või x16 pesaga)
Emaplaat, mis toetab PCIe bifurcation’it

BIOS-i/UEFI seaded PCIe bifurcation’i jaoks:
Selleks, et mõlemat U.2 NVMe SSD-d saaks samaaegselt kasutada, tuleb kasutatav PCIe pesa sageli seada BIOS-is/UEFI-s Bifurcation režiimi. See jagab saadaolevad PCIe rajad mitmeks kanaliks (nt üks x16 pesa neljaks x4 kanaliks).
Täpne nimetus varieerub sõltuvalt emaplaadi tootjast ja BIOS-i/UEFI versioonist. Kasutada võib termineid nagu "PCIe Bifurcation", "Lane Splitting" või "PCIe Slot Configuration". Õige seadistuse leidmiseks tutvuge oma emaplaadi kasutusjuhendiga ja seejärel kontrollige, kas kõik NVMe SSD-d tuvastatakse.
Operatsioonisüsteemi tugi:

Windows: 11, 10, 8, 7
Windows Server: 2012 R2
Linux: Loomulik tugi (Fedora, SUSE, Ubuntu, Red Hat)

Tarnekomplekt:

1 x InLine® PCI Express kaart 4x sisemise U.2 NVMe SFF-8639 jaoks
1 x käsikruvikeeraja
8 x kruvi
1 x kasutusjuhend (saksa/inglise)
Töötemperatuur: 0° C – 55° C
Hoiustamistemperatuur: -40° C – 70° C
Õhuniiskus: 10% - 90% mittekondenseeruv

InLine 76660R. Hostiliides: PCIe, Väljundliides: U.2, Hostiliidese sugu: Isane. Päritoluriik: Taiwan. Kiibistik: PI6C20400BLE, Andmeedastuskiirus (maks): 4 Gbit/s, Ribalaius: 128 Gbit/s. Toitepinge sisend: 3,3 V. Toetatud Windowsi operatsioonisüsteemid: Windows 10, Windows 11, Windows 7, Windows 8, Toetatud serveri operatsioonisüsteemid: Windows Server 2012 R2

Kasutusjuhend

Paigaldage kaart vabasse PCIe 3.0 x16 pessa ühilduval emaplaadil ja kinnitage see kaasasolevate kruvidega. Sisestage kuni neli SFF-8639 (U.2) NVMe SSD-d pistikutesse. Veenduge, et süsteemi BIOS/UEFI on seadistatud PCIe bifurcation’iks (näiteks x16 -> x4/x4/x4/x4), kui soovite, et kõik draivid tuvastataks ja neid saaks samaaegselt kasutada. Draivid saavad toite PCIe siini kaudu; toetatud operatsioonisüsteemide jaoks pole lisatoitekaableid ega draivereid vaja.

Soovitused

Kontrollige oma emaplaadi kasutusjuhendist täpset BIOS-i/UEFI seadistuse nime (nagu "PCIe Bifurcation", "Lane Splitting" või "PCIe Slot Configuration") ja veenduge, et plaat toetab bifurcation’it. Kontrollige OS-i ühilduvust (Windows 11/10/8/7, Windows Server 2012 R2 või toetatud Linuxi distributsioonid) ja testige draivide tuvastamist pärast BIOS-i seadete muutmist.
