InLine 76619K liidesekaart/adapter Sisemine PCI

Lisab kaks klassikalist PCI pesa kaasaegsetesse süsteemidesse:Ideaalne tõestatud PCI laienduskaartide jätkuvaks kasutamiseks uutes arvutites või tööstussüsteemides.
Usaldusväärne signaaliedastus ühenduskaabli kaudu:60 cm pikkune kaabel ühendab PCIe põhikaardi lisakaardiga ja tagab stabiilse andmeside.
Paindlik toiteallikas SATA 15-kontaktilise pistiku kaudu:Toide otse põhikaardile – täiendavat adapterit pole vaja.
Draiverivaba paigaldus maksimaalse ühilduvuse tagamiseks:Opsüsteem tuvastab kaardi automaatselt – käsitsi seadistamine pole vajalik.

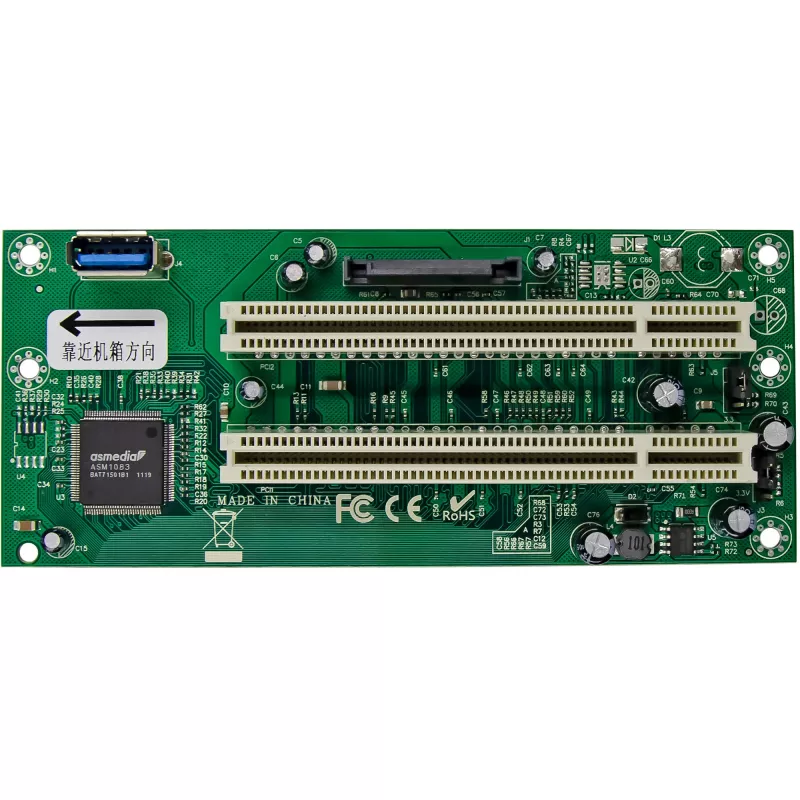

ASMedia sildkiip kõrge ühilduvuse jaoks:Integreeritud ASM1083 kiibistik tagab stabiilse PCIe-PCI teisenduse isegi vanemate opsüsteemide all.

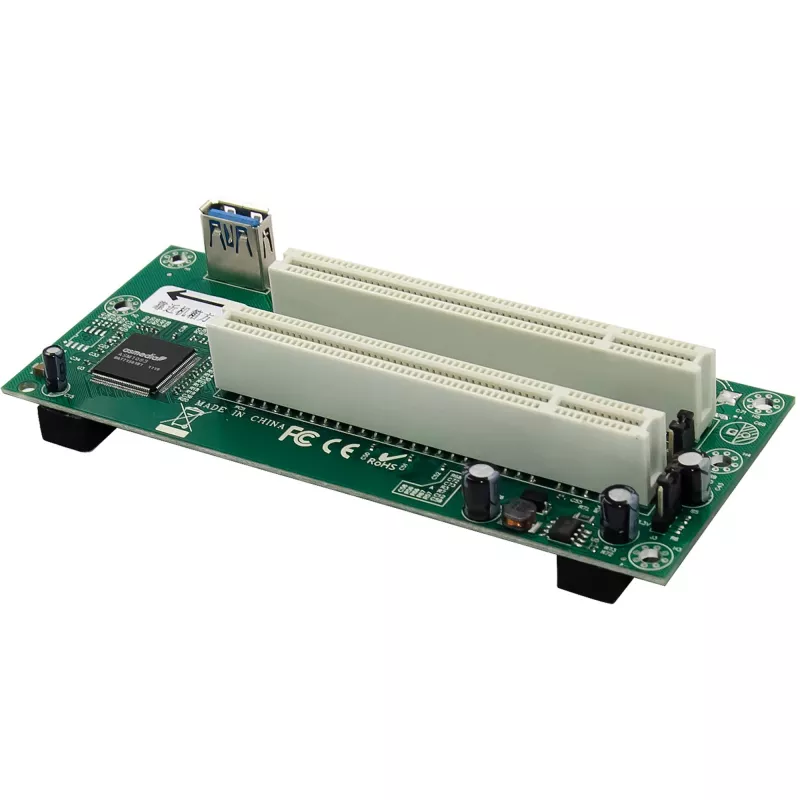

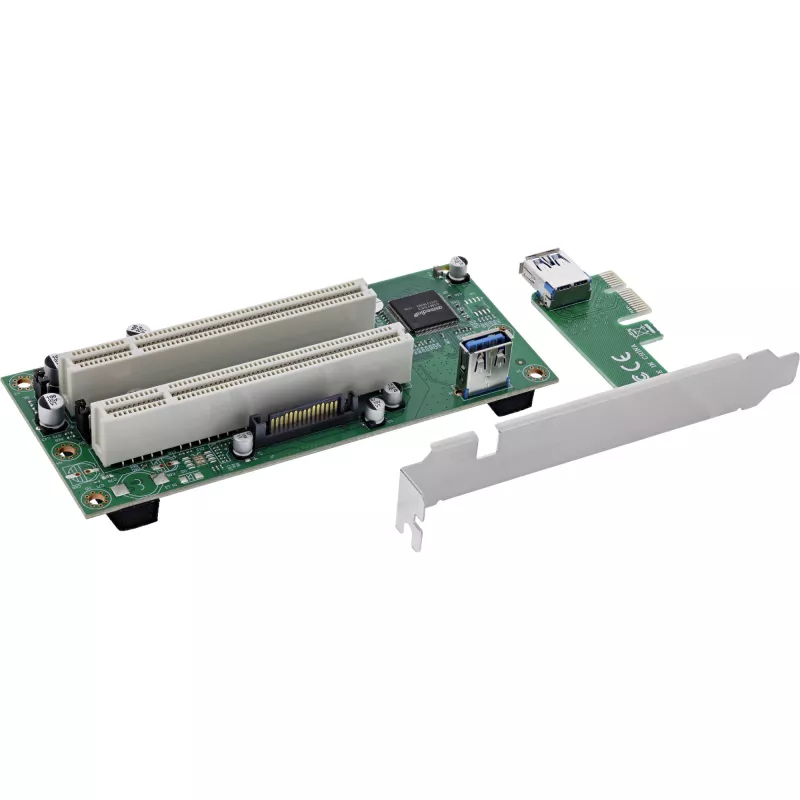

InLine® liidesekaardiga, PCIe x1 kuni 2x PCI 32-bit, saate laiendada kaasaegseid arvuteid kahe klassikalise PCI pesaga. Süsteem koosneb PCIe põhikaardist koos ASMedia ASM1083 sildkiibiga ja lisakaardist, mis on ühendatud 60 cm kaabli kaudu. See muudab kaardi ideaalseks vanemate, kuid funktsionaalselt oluliste PCI-laienduskaartide jätkuvaks kasutamiseks – näiteks tööstusarvutites, testimissüsteemides või erirakendustes, kus PCIe ei ole asenduseks.
Kaart on draiverivaba ja ühildub paljude opsüsteemidega, sealhulgas kõigi Windowsi versioonidega alates XP-st ja Linuxi tuumadega alates versioonist 2.4. Toide tuleb standardse SATA 15-kontaktilise pistiku kaudu, mis võimaldab hõlpsat integreerimist olemasolevatesse seadistustesse. PCI signaalid edastatakse ühenduskaabli kaudu usaldusväärselt lisakaardile, millel on kaks 32-bitist pesa.
Olgu professionaalses keskkonnas või ambitsioonikates isetegemisprojektides, see lahendus pakub kvaliteetset ja vastupidavat viisi jätkata tõestatud PCI-riistvara kasutamist – ilma järeleandmisteta süsteemiuuendustes.
Tehnilised andmed

PCIe standard: PCIe v1.1 x1 rada (ühendus põhikaardile)
Liidesed: 2× PCI 32-bit, 33/66 MHz (pakutakse lisakaardil)
Kiibistik: ASMedia ASM1083 (PCIe-PCI sild)

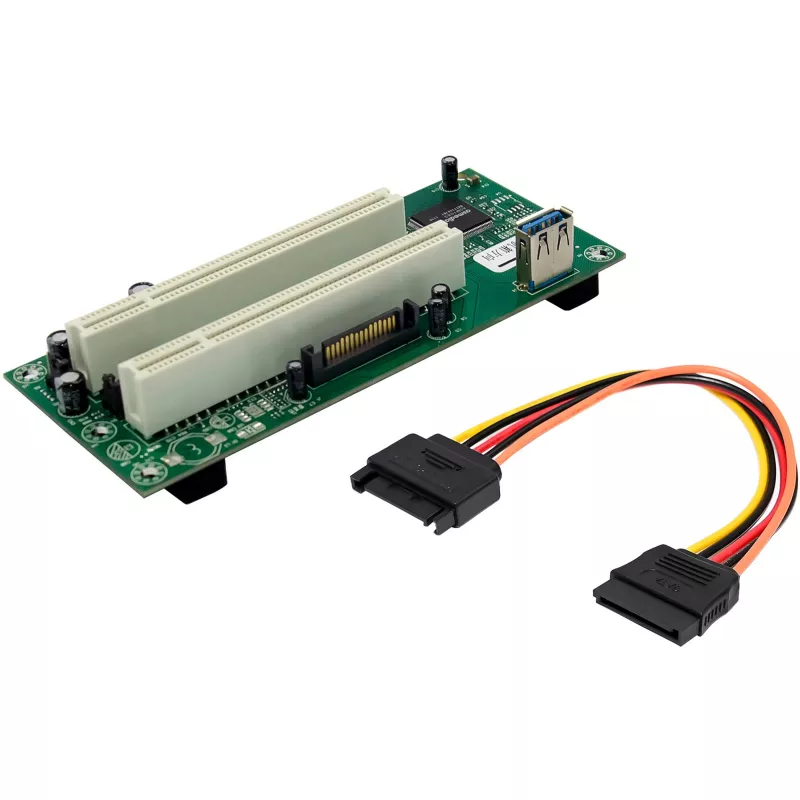

Toiteallikas: SATA 15-kontaktiline toitepistik põhikaardil
Draiver: Draiveri paigaldamine pole vajalik

Toetatud opsüsteemid

Windows XP / Vista / 7 / 8 / 8.1 / 10 / 11 (32/64-bit)
Windows Server 2003 / 2008 / 2012 / 2016
Linuxi tuum 2.4 või uuem

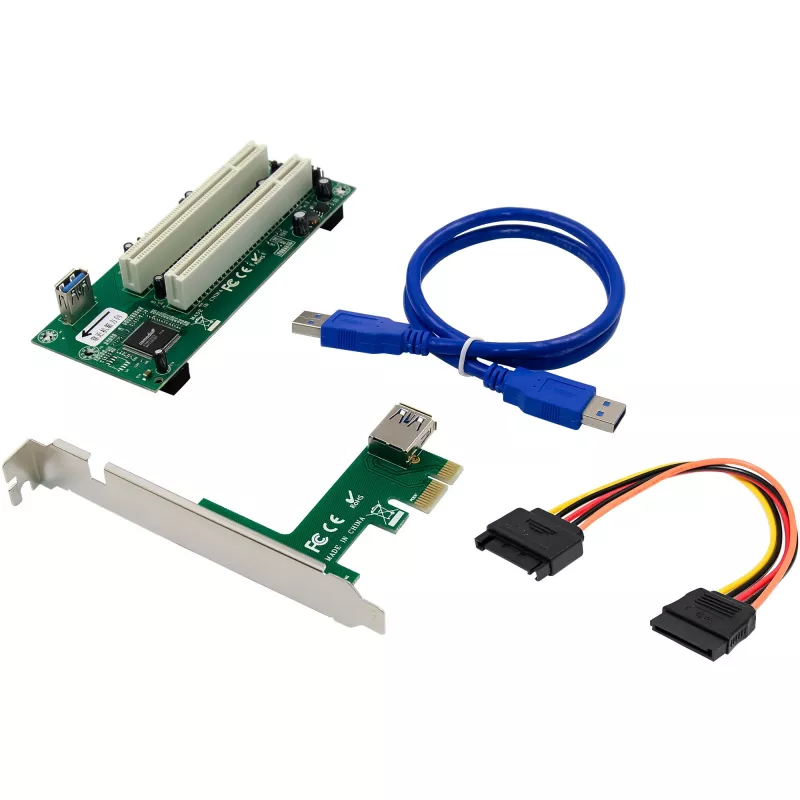

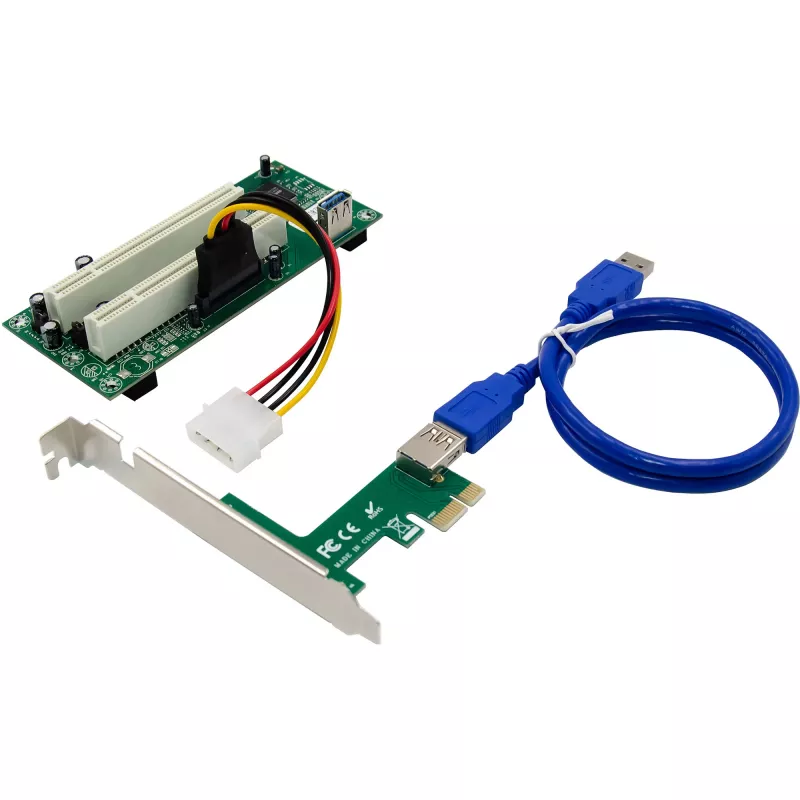

Tarnekomplekt

1x InLine PCIe x1 kuni 2× PCI liidesekaart (põhikaart, koos PCIe pistikkaardiga)
1x Lisakaart 2× PCI pesaga
1x 60 cm ühenduskaabel põhikaardi ja lisakaardi vahel
1x SATA 15-kontaktiline toitekaabel (u 5 cm)
1x Kasutusjuhend saksa/inglise keeles

InLine 76619K. Hostiliides: PCIe, Väljundliides: PCI, Hostiliidese sugu: Isane. Kiibistik: ASMedia ASM1083. Windowsi opsüsteemid toetatud: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Windows Vista, Windows XP, Linuxi opsüsteemid toetatud: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Serveri opsüsteemid toetatud: Windows Server 2003, Windows Server 2008, Windows Server 2012, Windows Server 2016. Laius: 132 mm, Sügavus: 1,84 mm, Kõrgus: 60 mm. Kaablid kaasas: SATA, USB, Pakendi laius: 125 mm, Pakendi sügavus: 180 mm

Kasutamine

Paigaldage põhikaart emaplaadi vabasse PCIe x1 pessa, ühendage lisakaart kaasasoleva 60 cm kaabli abil ja varustage põhikaart toitega SATA 15-kontaktilise toitekaabli kaudu. Opsüsteem peaks adapteri automaatselt tuvastama; seejärel paigaldage ja konfigureerige kõik pärand-PCI-laienduskaardid lisakaardi pesadesse vastavalt kaartide dokumentatsioonile.

Soovitused

Usaldusväärse töö tagamiseks ühendage SATA-toitekaabel stabiilse toiteallikaga ja kinnitage mõlemad kaardid korpuse sees, et vältida pistikute pinget. Kontrollige opsüsteemi ühilduvust ASMedia ASM1083 sillaga vanemate süsteemide korral ja asetage lisakaart nii, et see ei takistaks õhuvoolu ega teisi komponente.
