InLine 76660V sisemine M.2 liidesekaart PCIe 4 Gbit/s

Toetab NVMe SSD-d (M.2 Key M) kiireks mälulaienduseks
PCIe 3.0 x4 liides maksimaalse ribalaiusega kuni 32 Gb/s
Automaatne radade tuvastamine käivitamisel lihtsaks süsteemi integreerimiseks
Sisseehitatud LED-indikaator lugemis- ja kirjutamistegevuse kuvamiseks
Täiendavaid draivereid pole vaja – koheseks kasutamiseks valmis

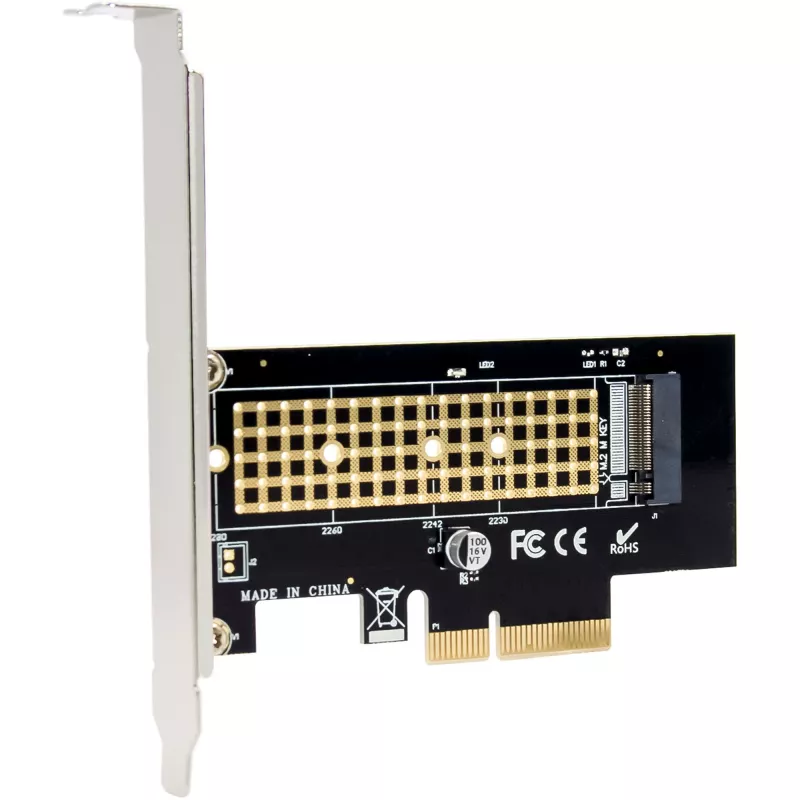

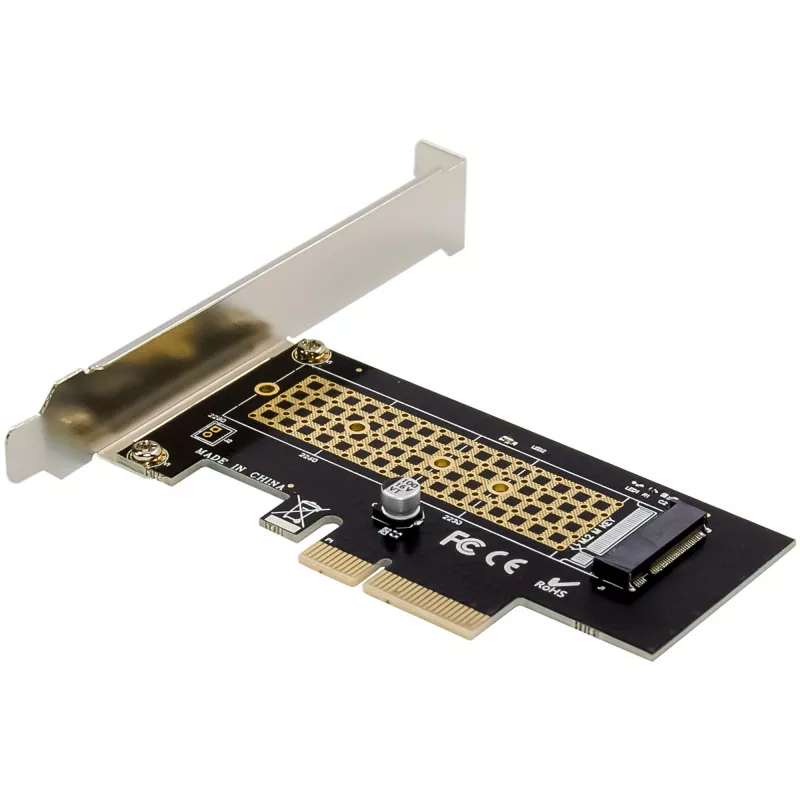

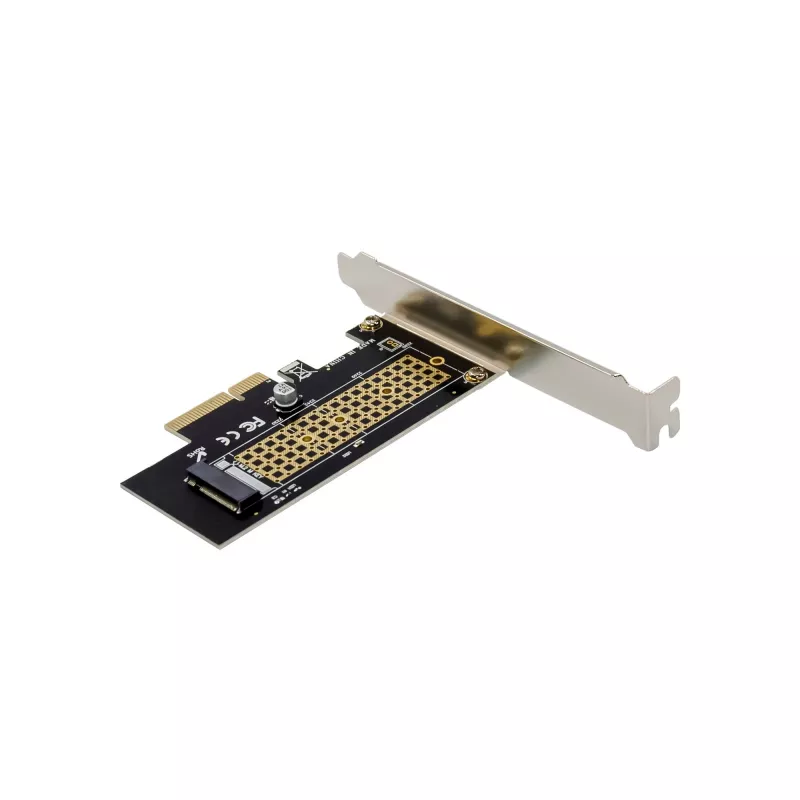

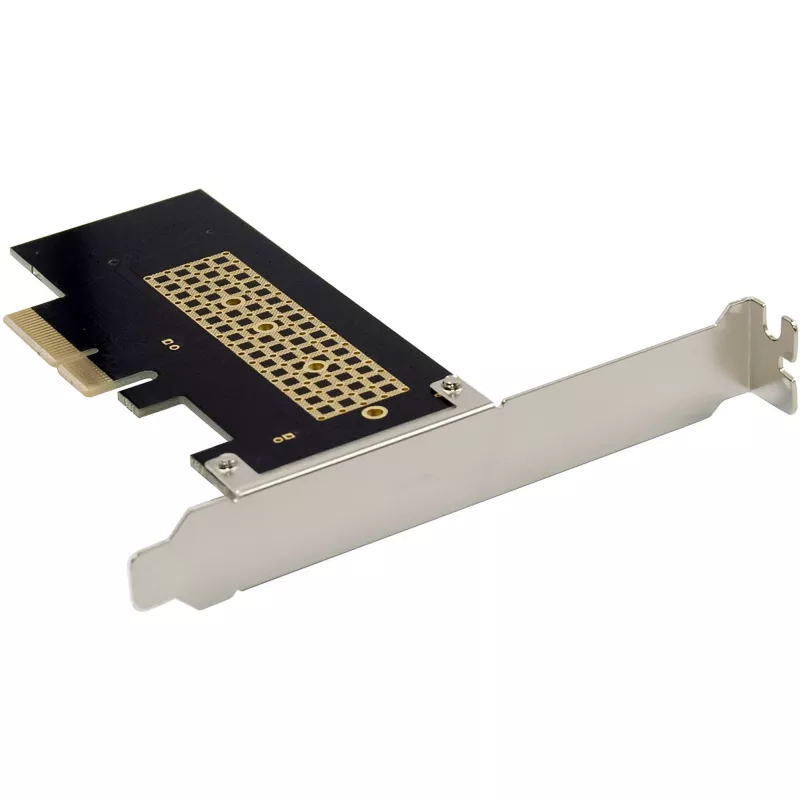

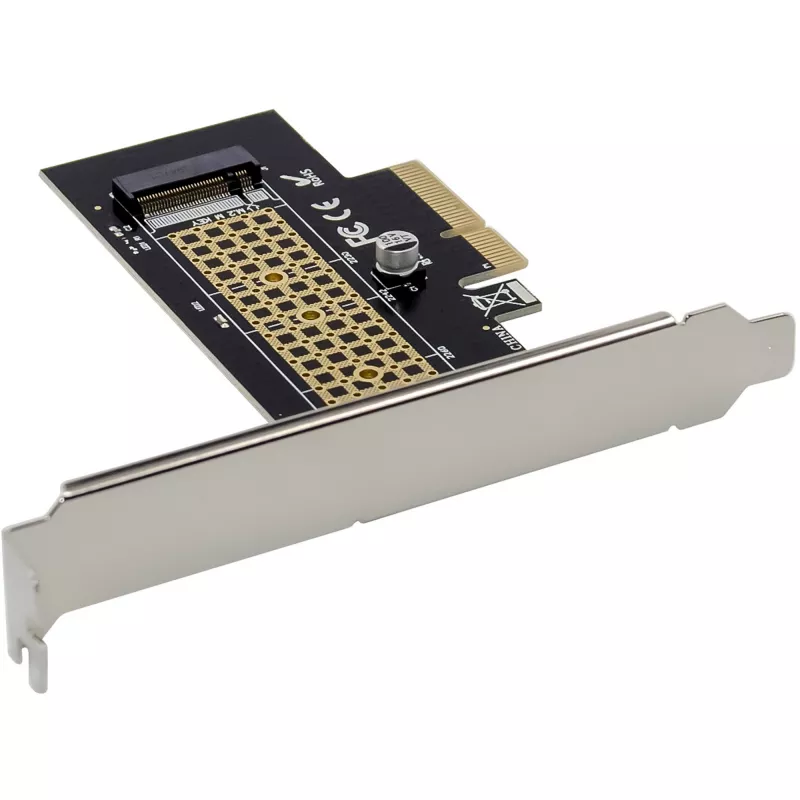

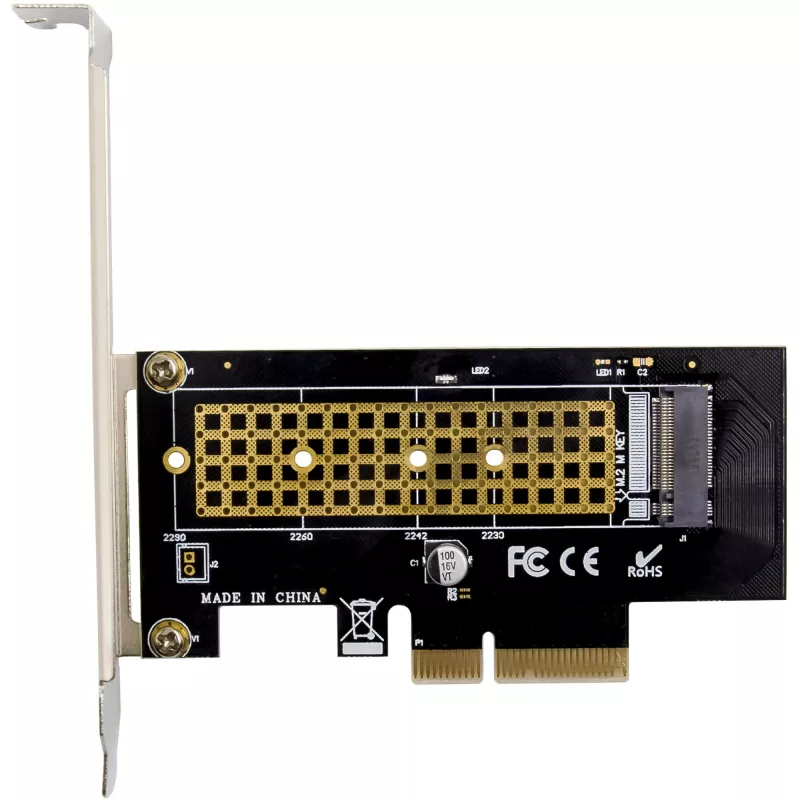

InLine® PCI Express kaart võimaldab NVMe SSD (M.2 Key M) kasutamist PCIe 3.0 x4 liidese kaudu kuni 32 Gb/s ribalaiusega, võimaldades kiireid käivitusaegu ja optimeeritud andmeedastust.
Tänu automaatsele radade tuvastamisele käivitamise ajal on kaart süsteemi hõlpsasti integreeritav. NVMe SSD toide antakse otse PCIe siini kaudu (3,3 V). Lisaks LED-indikaator hõlbustab veadiagnostikat ja näitab SSD tööolekut.
Tehnilised andmed:

Siini tüüp ja PCIe: PCIe 3.0 x4 rada (maksimaalne ribalaius kuni 32 Gb/s)
Ühendus – liidesed:
1 x M.2 pesa (Key M) NVMe SSD-dele
Ühilduvad mooduli suurused: 2230, 2242, 2260, 2280

Andmeedastuskiirus: iga port toetab edastuskiirust kuni 4 Gb/s
Mõõtmed: 95 mm x 52 mm (PCIe plaat)

Töötingimused:

Töötemperatuur: -40 °C kuni +85 °C

Funktsioonid:

Automaatne radade konfiguratsiooni tuvastamine käivitamisel
Sisseehitatud LED-indikaator lugemis-/kirjutamistegevuse kuvamiseks
NVMe SSD saab toite otse PCIe siini kaudu (3,3 V)
Täiendavat draiverit pole vaja

Süsteeminõuded:Riistvara:

Arvuti vaba PCIe pesaga (x4, x8 või x16 – kaart on ühilduv)
Emaplaat, mis toetab PCIe 3.0 või uuemat

Operatsioonisüsteemi tugi:

Windows: 11, 10, 8.1, 8, 7
Windows Server: 2012 R2
Linux: alates kernel 2.6

Tarnekomplekt:

1 x InLine® PCI Express kaart 1x sisemisele NVMe M.2-le

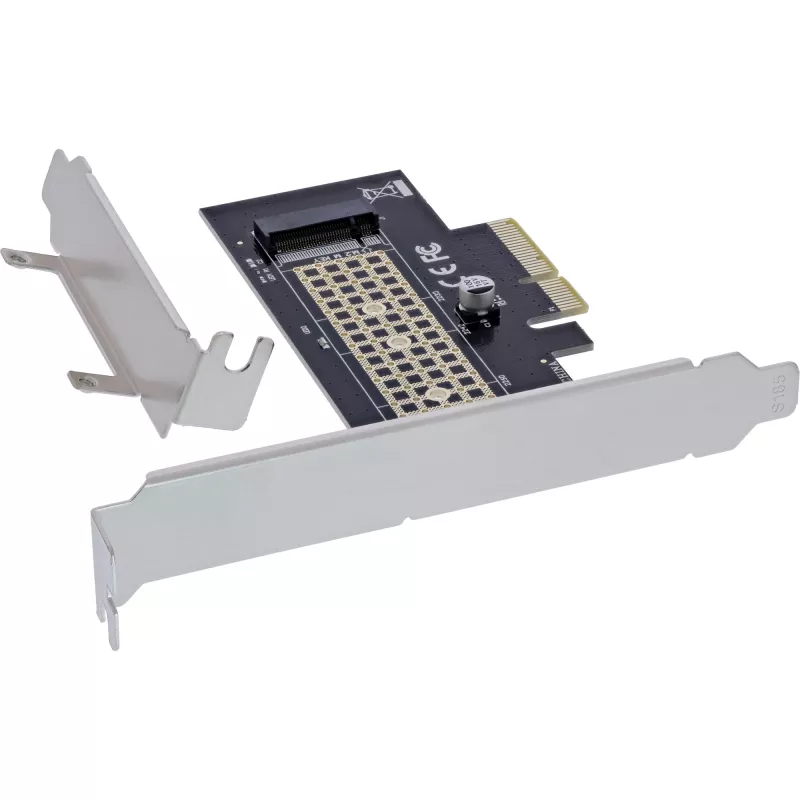

1 x madalprofiiliga pesa kronstein
1 x käsikruvikeeraja
2 x kruvi
1 x soojusjuhtivusplaat
1 x kasutusjuhend (saksa/inglise keeles)
Töötemperatuur: 0 °C – 55 °C
Hoiustamistemperatuur: -40 °C – 70 °C
Õhuniiskus: 10% – 90% mittekondenseeruv

InLine 76660V. Hostiliides: PCIe, Väljundliides: M.2, Hostiliidese sugu: isane. Päritolumaa: Taiwan. Andmeedastuskiirus (maks): 4 Gbit/s, Ribalaius: 32 Gbit/s. Toitesisendpinge: 3,3 V. Windowsi operatsioonisüsteemid, mida toetatakse: Windows 10, Windows 11, Windows 8, Windows 8.1, Linuxi operatsioonisüsteemid, mida toetatakse: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Serveri operatsioonisüsteemid, mida toetatakse: Windows Server 2012 R2

Kasutamine

Paigaldage InLine 76660V kaart ühilduva emaplaadi vabasse PCIe x4, x8 või x16 pessa. Kinnitage NVMe SSD M.2 Key M pessa ja kinnitage see kaasasolevate kruvide ja vajadusel soojusjuhtivusplaadiga. Kinnitage madalprofiiliga kronstein, kui korpus on väiksem. Toide antakse automaatselt PCIe siini kaudu; pärast kokkupanekut tuvastab süsteem SSD automaatse radade tuvastamise abil käivitamisel. Toetatud operatsioonisüsteemide puhul pole täiendavat draiveri paigaldamist vaja.

Soovitused

Veenduge, et teie emaplaadi BIOS toetab NVMe seadmeid ja PCIe 3.0 tööd. Püsiva jõudluse tagamiseks kontrollige NVMe SSD piisavat jahutust ja kasutage kaasasolevat soojusjuhtivusplaati, kui SSD tootja seda soovitab.
