Liidese adapter InLine 76619H – InLine 76619H liidesekaart/adapter

Täielik NVMe-ühilduvus:Toetab PCIe NVMe protokolliga M.2 Key M ja B+M SSD-sid maksimaalse jõudluse tagamiseks.
Lihtne järelpaigaldus:Võimaldab NVMe SSD kiiret paigaldamist arvutitesse, millel puudub M.2 pesa – ideaalne uuendusteks.
Paindlik disaini tugi:Ühildub levinud SSD pikkustega 2230, 2242, 2260 ja 2280.
Toide otse PCIe kaudu:Eraldi toitekaablit pole vaja – toide tuleb PCIe siini kaudu.
Universaalselt kasutatav:Töötab x1, x4, x8 ja x16 pesades Windowsi ja Linuxi all.

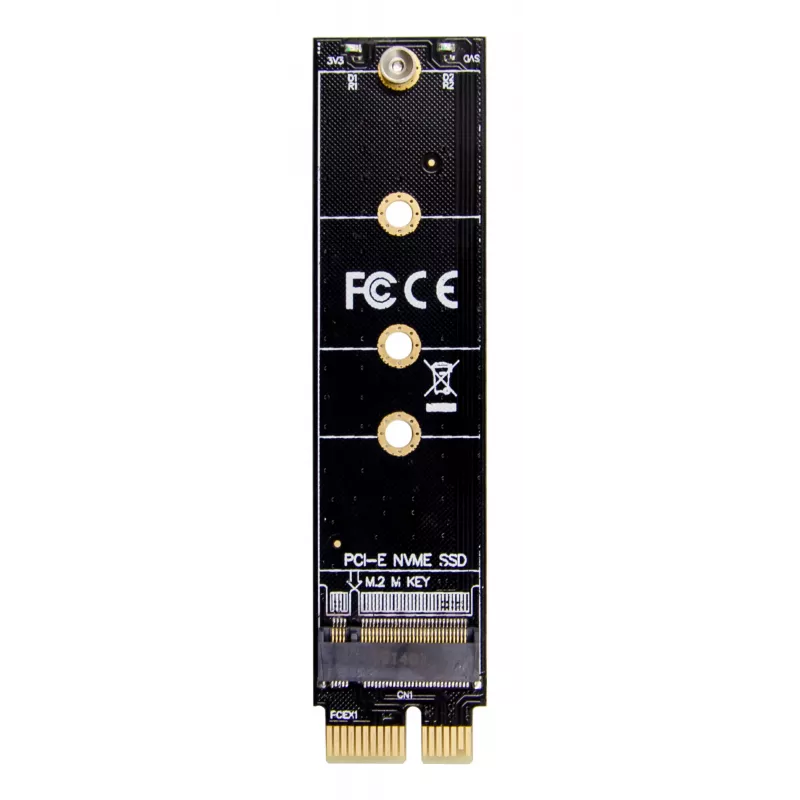

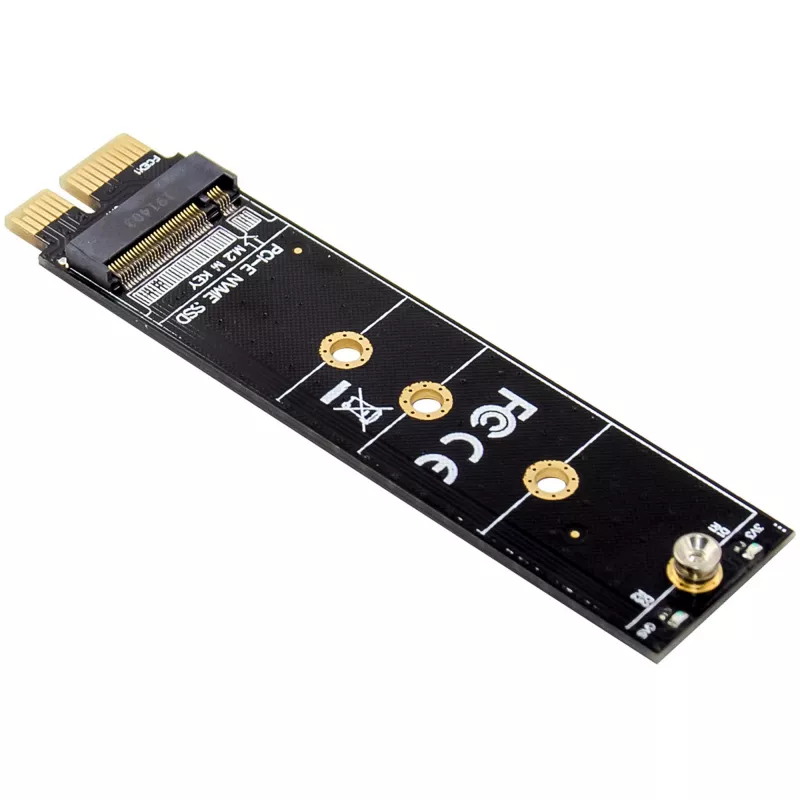

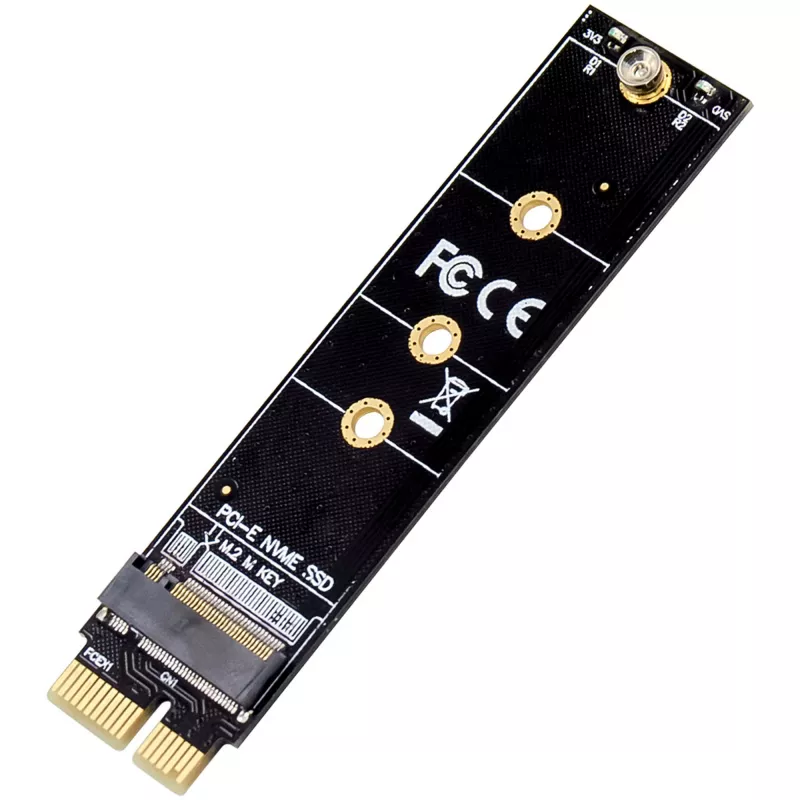

InLine® PCIe x1 kuni M.2 Key M liidesekaart võimaldab NVMe SSD-de kiiret ja lihtsat integreerimist olemasolevatesse arvuti- või serverisüsteemidesse. Adapter on välja töötatud professionaalseteks rakendusteks ja ambitsioonikatele kasutajatele, kes ei soovi loobuda kaasaegsest NVMe jõudlusest – isegi kui emaplaat ei paku oma M.2 pesa.
Kaart toetab SSD-sid M.2 Key M ja B+M Key'ga, tingimusel et need kasutavad PCIe NVMe protokolli. SATA SSD-sid või B-Key'ga PCIe x2 lahendusi teadlikult ei toetata, et tagada maksimaalne jõudlus ja ühilduvus. SSD-de paindlik vastuvõtmine vormitegurites 2230 kuni 2280 võimaldab kasutada väga erinevaid mooduleid – alates kompaktsetest tööstusrakendustest kuni võimsate lauaarvutiuuendusteni.
Täiendav tipphetk: Toide antakse täielikult PCIe siini kaudu, välistades vajaduse välise juhtmestiku järele. Mehaaniline disain võimaldab kasutamist erinevates PCIe pesades – alates x1 kuni x16. Kaasasolevad komponendid, nagu kruvikeeraja, kruvi ja passiivne jahutusradiaator, muudavad kasutuselevõtu eriti mugavaks.
Tänu toele praegustele Windowsi ja Linuxi versioonidele on adapter mitmekülgne – näiteks tööjaamades, testimissüsteemides või kiire mälulaiendusena. InLine® PCIe x1 liidesekaart esindab töökindlust, lihtsat käsitsemist ja suurt andmeedastuskiirust – kompaktses formaadis.

PCIe versioon: PCIe v3.0 x1 liin (tagasiühilduv PCIe v2.0 / v1.0)
Liides: PCIe x1 liin (mehaaniliselt kasutatav x4/x8/x16 pesades)
Toetatud SSD formaadid: 2230 / 2242 / 2260 / 2280
Toetatud SSD tüübid:
- M.2 Key M (NVMe)
- M.2 Key B+M (ainult NVMe, mitte SATA)
Mitteühilduv:
- M.2 SATA SSD-d (B-Key)
- M.2 PCIe x2 SSD-d (B-Key)
Protokoll: NVMe (Non-Volatile Memory Express, optimeeritud suure I/O jõudluse jaoks)
Toiteallikas: Otse PCIe siini kaudu (3,3 V)
Töötemperatuur: -40 °C kuni +85 °C
Hoiustamistemperatuur: -40 °C kuni +85 °C
Maksimaalne niiskus: 90%, mittekondenseeruv
Toetatud operatsioonisüsteemid:
Windows 8 / 8.1 / 10 / 11
Windows Server 2012 R2 või uuem
Linux (NVMe toega)
Nõutav on vaba PCIe x1, x4, x8 või x16 pesa.

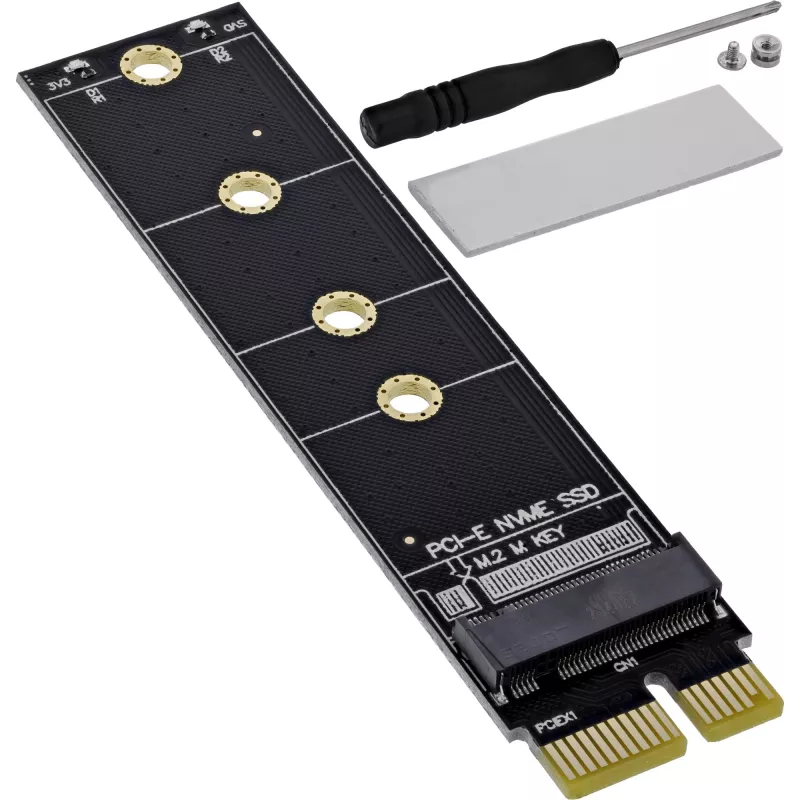

Tarnekomplekt:
1x InLine PCIe x1 liidesekaart M.2 Key M-le
1x jahutusradiaator
1x kruvikeeraja
1x kruvi
1x kasutusjuhend saksa/inglise

InLine 76619H. Hostiliides: PCIe, Väljundliides: M.2, Hostiliidese sugu: Mees. Päritolumaa: Taiwan. Windowsi operatsioonisüsteemid toetatud: Windows 10, Windows 11, Windows 8, Windows 8.1, Serveri operatsioonisüsteemid toetatud: Windows Server 2012 R2, Windows Server 2013, Windows Server 2016, Windows Server 2019, Windows.... Laius: 100 mm, Kõrgus: 24 mm, Kaal: 700 g. Pakendi kaal: 9 g, Pakendi maht: 1000 cm³

Kasutusjuhend

Sisestage adapter emaplaadi vabasse PCIe x1, x4, x8 või x16 pessa. Paigaldage NVMe M.2 SSD (Key M või B+M, kasutades NVMe protokolli) M.2 pessa ja kinnitage see kaasasoleva kruviga. Vajadusel kinnitage kaasasolev passiivne jahutusradiaator soojusjuhtimise tagamiseks. Täiendavat toitekaablit pole vaja, kuna kaart saab toite PCIe siini kaudu. Pärast paigaldamist käivitage süsteem ja veenduge, et operatsioonisüsteem tuvastab NVMe draivi; vajadusel installige draiverid või lubage NVMe tugi OS-is.

Soovitused

Kasutage NVMe M.2 SSD-sid Key M või B+M (ainult NVMe) vormitegurites täieliku ühilduvuse ja jõudluse tagamiseks. Ärge paigaldage SATA M.2 või B‑Key PCIe x2 mooduleid. Veenduge, et süsteemi BIOS/UEFI ja OS toetavad NVMe-d ning vajadusel uuendage draivereid või püsivara. Püsivate suurte töökoormuste korral paigaldage kaasasolev jahutusradiaator või täiendav jahutus optimaalsete temperatuuride hoidmiseks.
