InLine 76660O sisemine U.2 adapter PCIe isane 4 Gbit/s

Toetab kahte 2,5-tollist NVMe SSD-dmaksimaalse jõudluse ja paindlikkuse tagamiseks
PCIe 3.0 x8 ühenduskuni 64 Gb/s ribalaiusega
Automaatne PCIe radade tuvastus (bifurkatsioon)optimaalseks süsteemi integreerimiseks
LED-indikaatoridhõlpsaks veadiagnostikaks ja tööoleku jälgimiseks
Lisadraiverit pole vaja– loomulik Windowsi ja Linuxi tugi

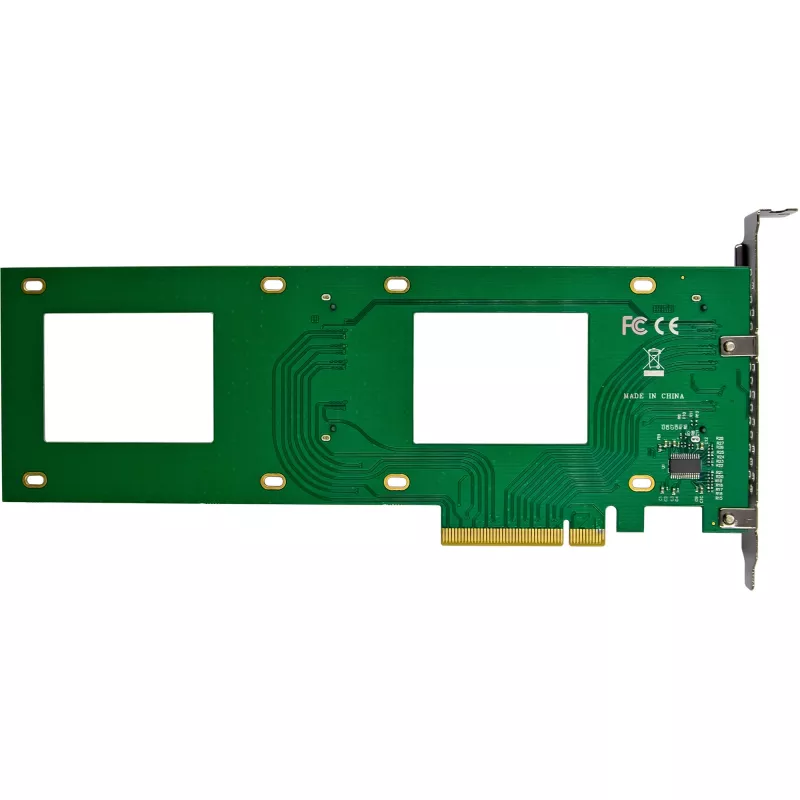

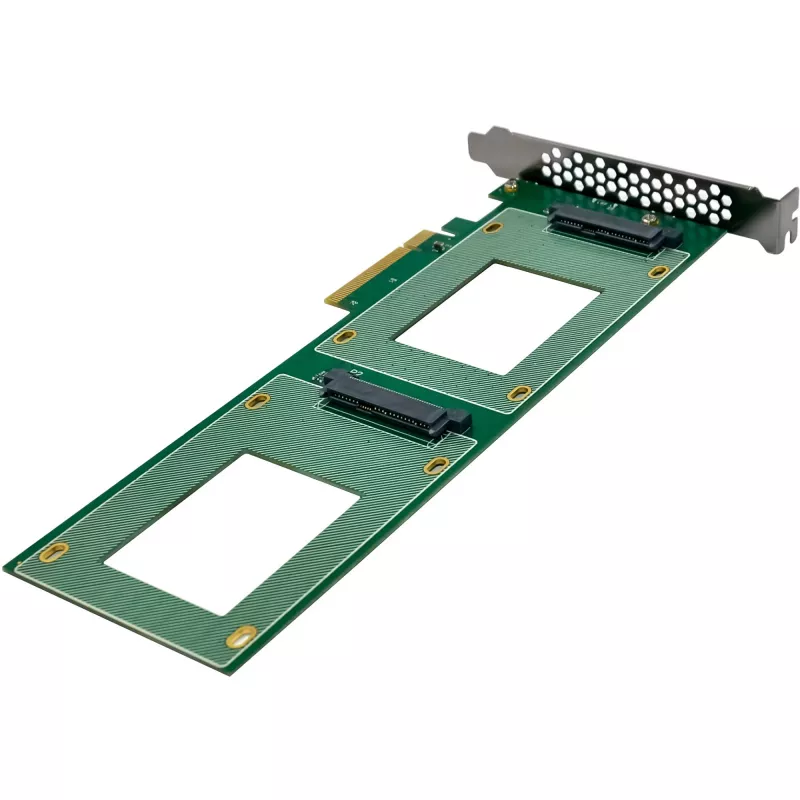

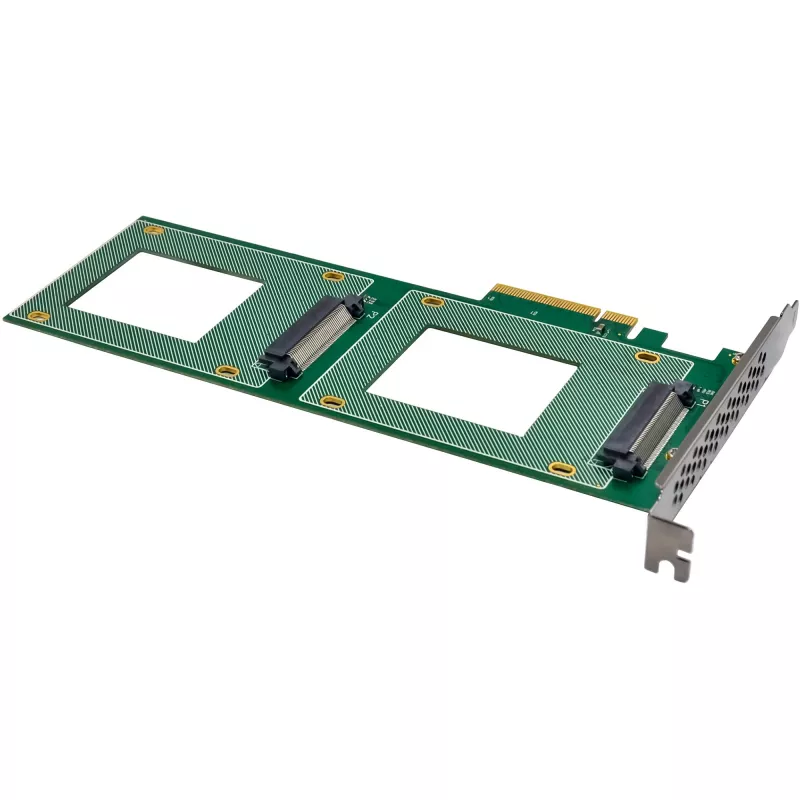

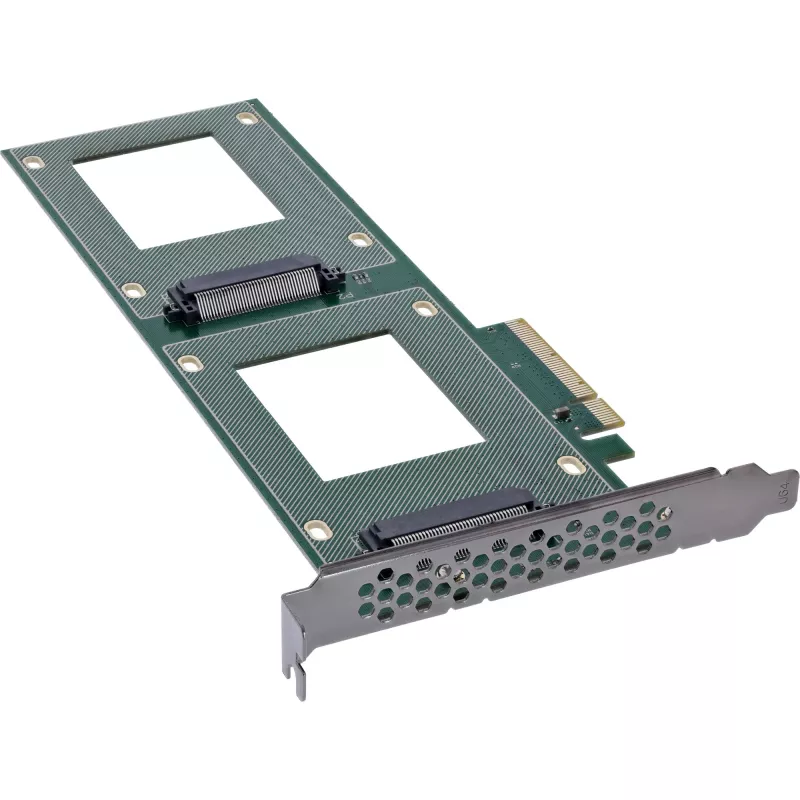

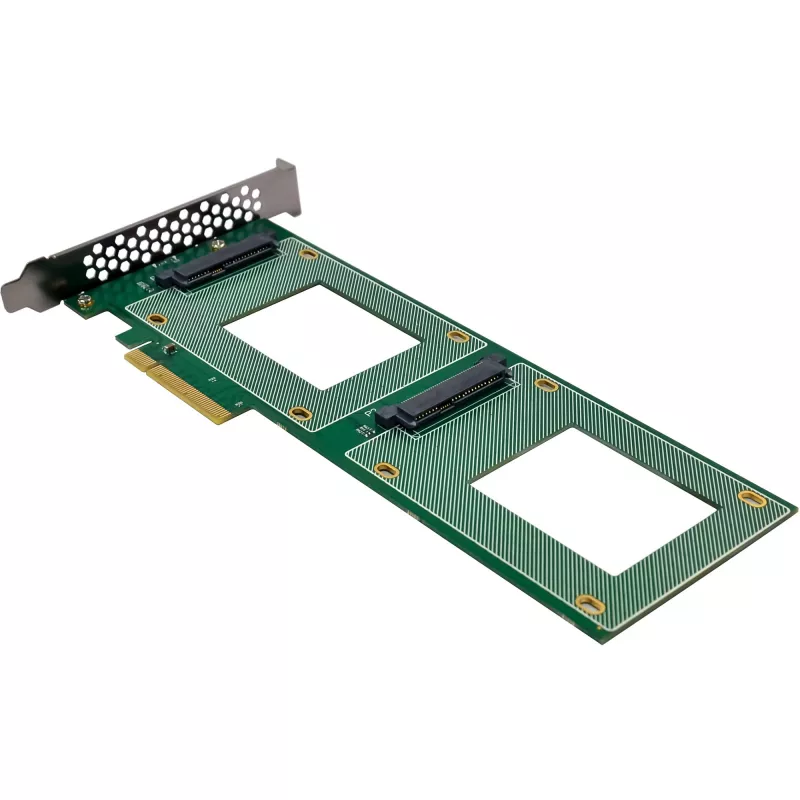

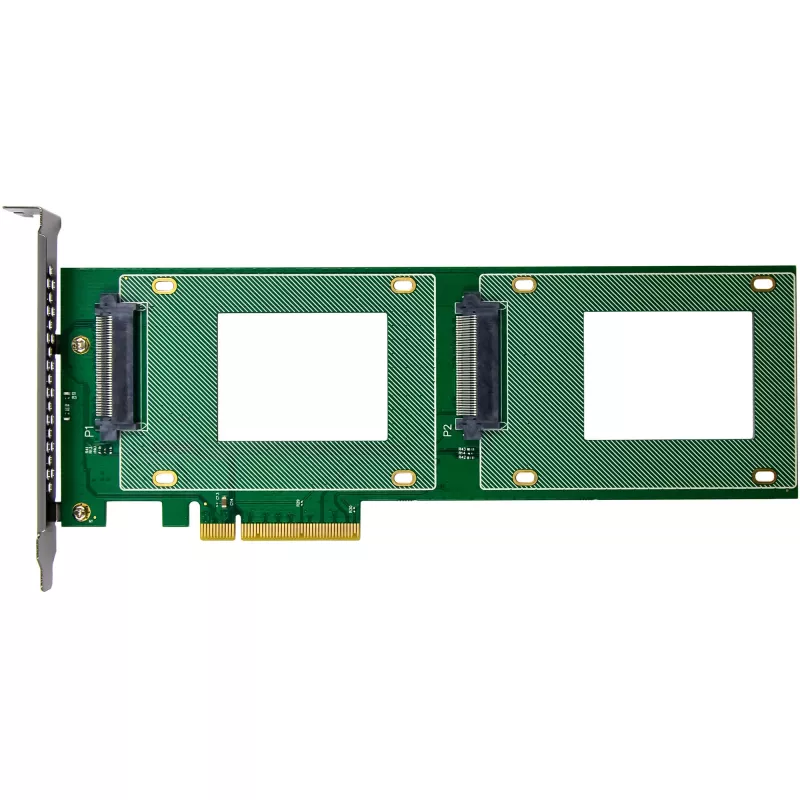

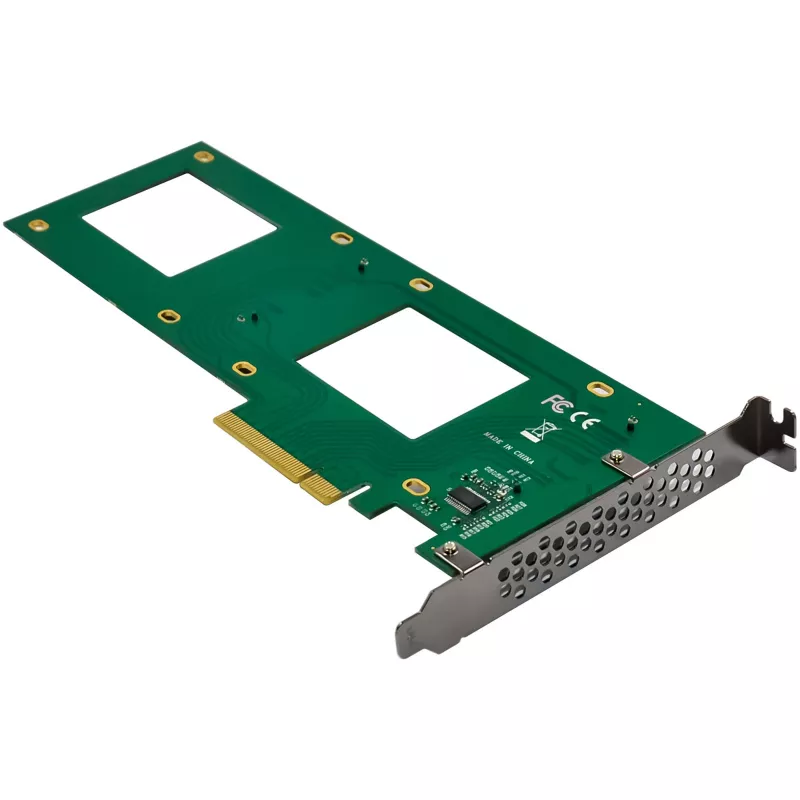

InLine® PCI Express -kaartlaiendab teie süsteemi kahe sisemise U.2 NVMe SSD pesagaja võimaldab kahe SSD paralleelset töödtäieliku PCIe ribalaiusega. Tänu automaatsele radade tuvastuseletoimub seadistamine optimaalseks süsteemi integreerimiseks.
PCIe 3.0 x8 liidesegapakub kaart maksimaalset ribalaiust kuni 64 Gb/s, kusjuures iga U.2 port toetab andmeedastuskiirust kuni 4 GB/s. LED-indikaatorid lugemis- ja kirjutamistegevuse jaoksmuudavad tööoleku jälgimise lihtsaks.
Tehnilised andmed:

Siini tüüp ja PCIe: PCIe 3.0 (8 GT/s) x8 rada (pakkudes kuni 64 Gb/s ribalaiust)
Pistikühendused: 2 x SFF-8639 pistikut (2,5-tolliste NVMe SSD-de paigaldamiseks)
Kiibistik: PI6C20400BLE
Ühilduvad U.2 seadmed: Toetab 2,5-tolliseid NVMe SSD-sid vastavalt SFF-8639 standardile
Andmeedastuskiirus: Iga port toetab edastuskiirust kuni 4 GB/s
Mõõtmed: 236 mm x 87 mm (PCIe plaat)

Töötingimused:

Töötemperatuur: -40 °C kuni +85 °C

Funktsioonid:

Automaatne radade konfiguratsiooni tuvastamine käivitamisel
Pardal olevad LED-indikaatorid (2x lugemis-/kirjutamisaktiivsuse LED-i)
U.2 SSD-d saavad toite otse PCIe siini kaudu (3,3 V)
Lisadraiverit pole vaja

Süsteeminõuded:Riistvara:

Arvuti ühe vaba PCIe 3.0 x8 (või x16 pesaga)
Emaplaat, mis toetab PCIe bifurkatsiooni

BIOS-i/UEFI seaded PCIe bifurkatsiooniks:
Selleks, et mõlemad U.2 NVMe SSD-d saaksid samaaegselt töötada, tuleb kasutatav PCIe pesa sageli seada BIOS-is/UEFI-s Bifurkatsioonirežiimi. See jagab saadaolevad PCIe rajad mitmeks kanaliks (nt ühe x8 pesa kaheks x4 kanaliks).
Täpne nimetus varieerub sõltuvalt emaplaadi tootjast ja BIOS-i/UEFI versioonist. Kasutatakse termineid nagu "PCIe Bifurkatsioon", "Radade jagamine"või "PCIe pesa konfiguratsioon". Palun vaadake oma emaplaadi kasutusjuhendit õige seadistuse leidmiseks ja kontrollige seejärel, kas mõlemad NVMe SSD-d tuvastatakse.
Operatsioonisüsteemi tugi:

Windows: 11, 10, 8, 7
Windows Server: 2012 R2
Linux: Loomulik tugi (Fedora, SUSE, Ubuntu, Red Hat)

Tarnekomplekt:

1 x InLine® PCI Express -kaart 2x sisemisele U.2 NVMe SFF-8639-le
1 x käsikruvikeeraja
8 x kruvi
1 x kasutusjuhend (saksa/inglise keeles)
Töötemperatuur: 0° C – 55° C
Hoiustamistemperatuur: -40° C – 70° C
Õhuniiskus: 10% - 90% mittekondenseeruv

InLine 76660O. Hostiliides: PCIe, Väljundliides: U.2, Hostiliidese sugu: Isane. Päritolumaa: Taiwan. Kiibistik: PI6C20400BLE, Andmeedastuskiirus (max): 4 Gbit/s, Ribalaius: 64 Gbit/s. Toitesisendpinge: 3,3 V. Toetatud Windowsi operatsioonisüsteemid: Windows 10, Windows 11, Windows 7, Windows 8, Toetatud serveri operatsioonisüsteemid: Windows Server 2012 R2

Kasutusjuhend

Paigaldage kaart vabasse PCIe 3.0 x8 või x16 pessa ühilduval emaplaadil. Kinnitage 2,5-tollised U.2 NVMe SSD-d SFF-8639 pistikutesse ja kinnitage need kaasasolevate kruvidega. Kui teie emaplaat nõuab, lubage BIOS-is/UEFI-s PCIe bifurkatsioon (radade jagamine), nii et x8 pesa jagatakse (näiteks kaheks x4 kanaliks) ja mõlemad NVMe seadmed saavad samaaegselt töötada. Pärast riistvara paigaldamist käivitage süsteem ja veenduge, et mõlemad NVMe draivid on operatsioonisüsteemi poolt tuvastatud. Täiendavat draiveri paigaldamist pole vaja toetatud Windowsi või Linuxi distributsioonide puhul.

Soovitused

Vaadake oma emaplaadi kasutusjuhendist täpseid BIOS-i/UEFI valikuid ja terminoloogiat (nt "PCIe Bifurkatsioon", "Radade jagamine" või "PCIe pesa konfiguratsioon"). Veenduge, et PCIe pesa toetab bifurkatsiooni ja et teie operatsioonisüsteemi versioon on loetletud toetatud väljaannete hulgas, enne kui adapterit tootmiskeskkonnas kasutusele võtate.
