InLine 76660T liidesekaardid/adapterid Sisemine M.2, mSATA

Multifunktsionaalne PCIe-kaart sisemälu laiendamiseks M.2 NVMe, M.2 SATA ja mSATA abil
PCIe 3.0 x16 liides maksimaalse ühilduvuse ja kiiruse tagamiseks
M.2 Key B toetab nii SATA kui ka NVMe SSD-d SATA-režiimis (kuni 6 Gb/s)
M.2 Key M toetab NVMe SSD-sid PCIe-režiimis kiirusega kuni 4 Gb/s
mSATA-ühendus täiendavaks salvestusruumiks (vajalik SATA-kaabel)
Sisseehitatud LED-indikaatorid kõigi liideste tööoleku kuvamiseks

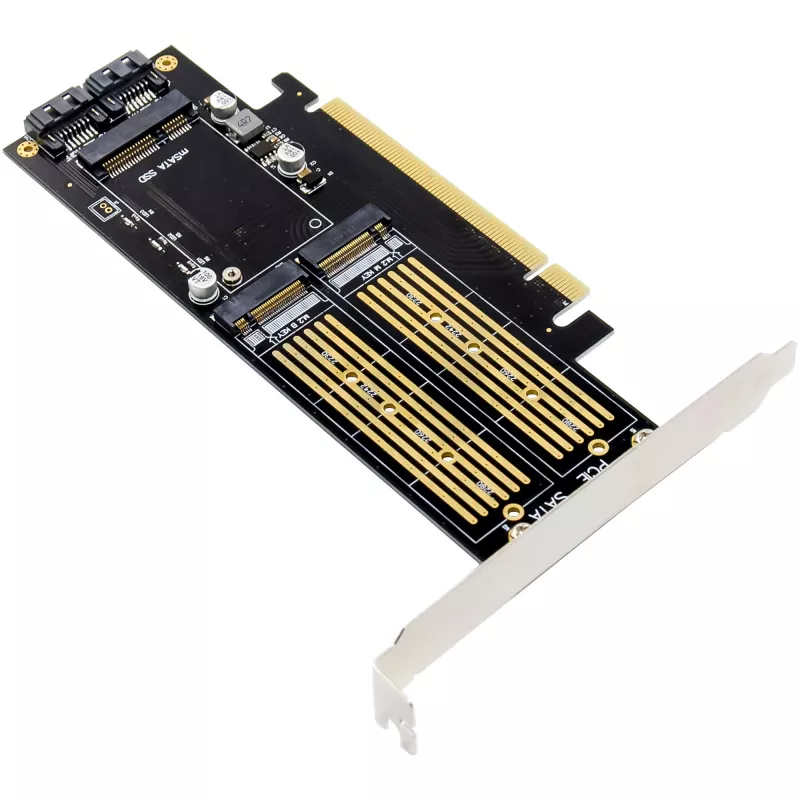

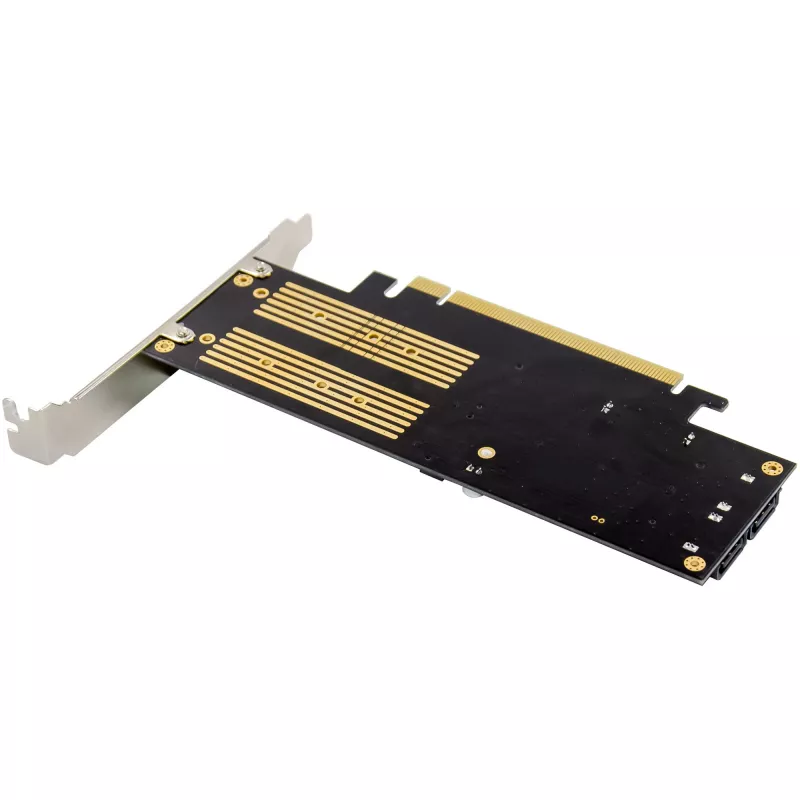

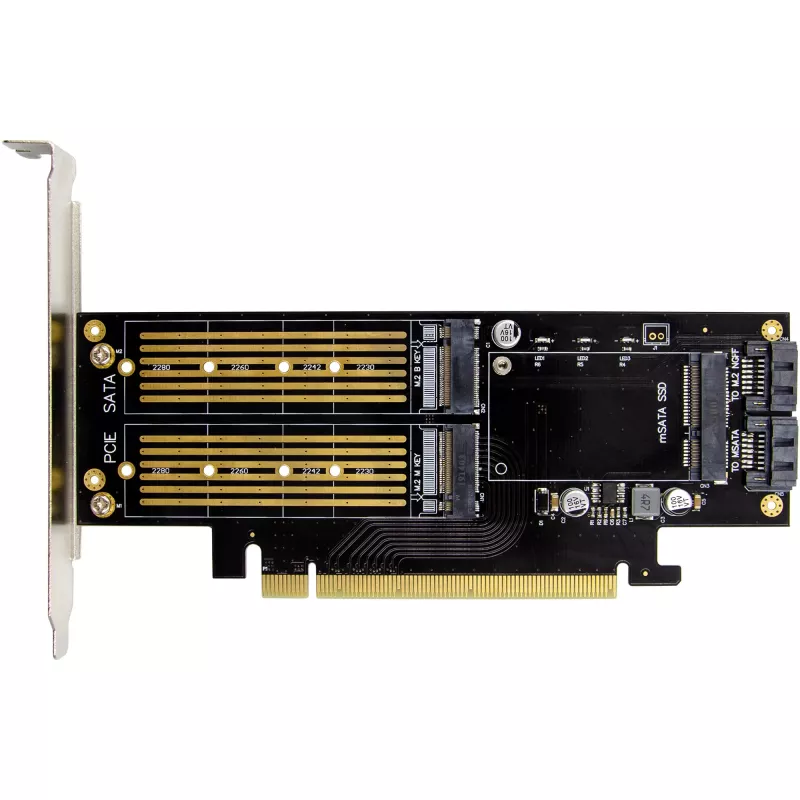

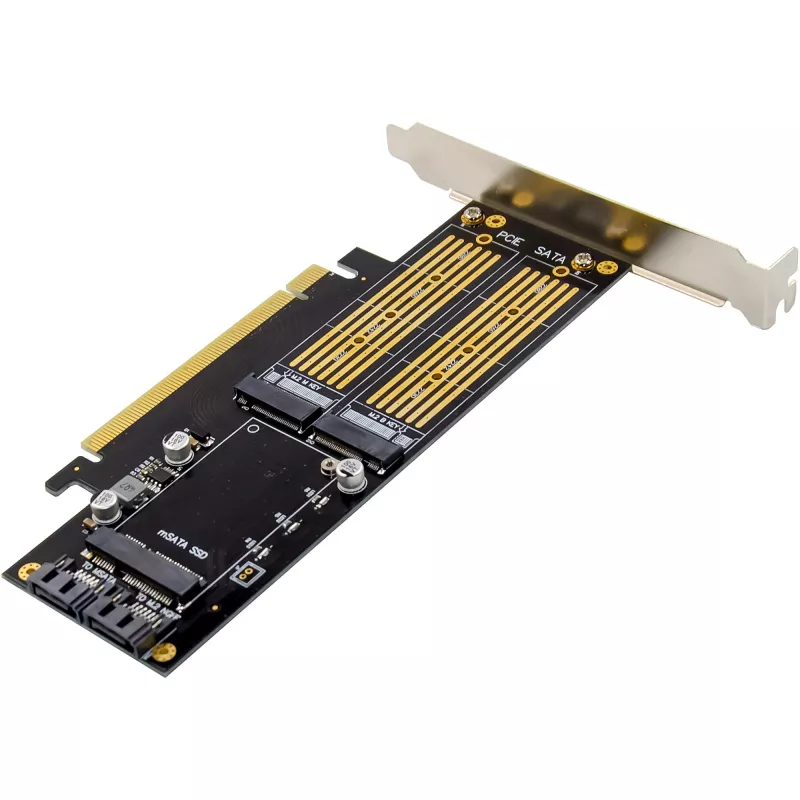

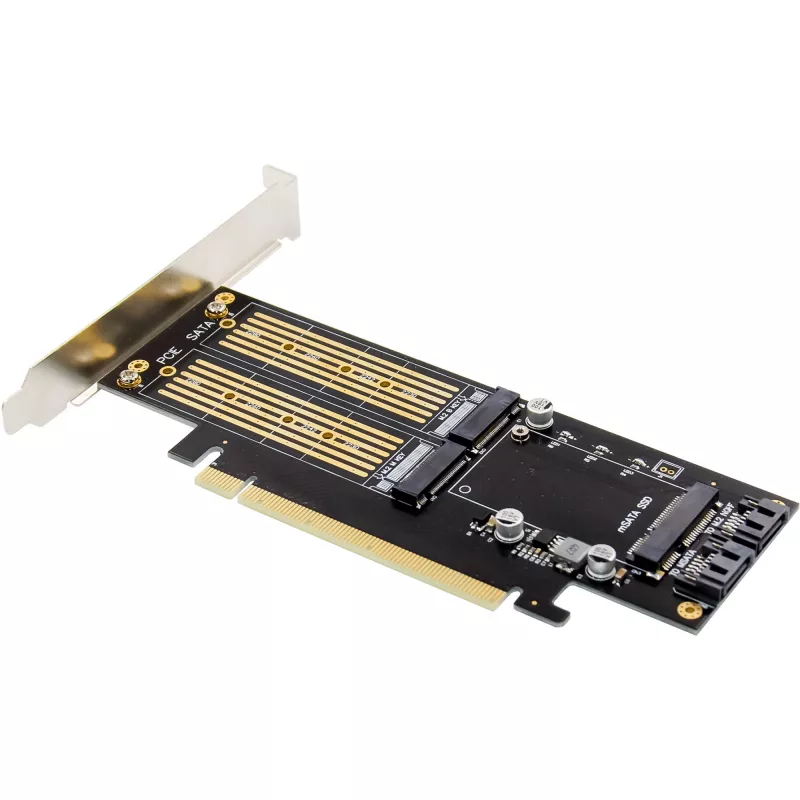

InLine® PCI Expressi kaart võimaldab samaaegselt kasutada kolme erinevat SSD-tüüpi ühel PCIe-kaardil. Ühe M.2 NVMe Key M pesa, ühe M.2 SATA/NVMe Key B pesa ja ühe mSATA pesaga pakub see mitmekülgset salvestuslahendust süsteemidele, mis nõuavad suurt jõudlust ja maksimaalset paindlikkust.
M.2 Key B pesa toetab M.2 SATA SSD-sid ja NVMe SSD-sid SATA-režiimis, samas kui M.2 Key M pesa on mõeldud eranditult NVMe SSD-dele PCIe-režiimis. mSATA-pesa ühendatakse emaplaadiga SATA-kaabli abil ja võimaldab seeläbi täiendavat salvestusruumi.
NVMe SSD toide saadakse otse PCIe siini kaudu (3,3 V), samas kui M.2 SATA ja mSATA SSD-d ühendatakse emaplaadiga eraldi SATA-pistikute kaudu. LED-indikaatorid kõigi liideste jaoks muudavad tööaktiivsuse jälgimise lihtsamaks.
Tehnilised andmed:

Siini tüüp ja PCIe: PCIe 3.0 x16 (kasutab ühte PCIe x16 pesa; ülikiired PCIe v3.0 rajad, mis võimaldavad NVMe ja SATA tööd)
Ühendus – liidesed:
1 x M.2 pesa (Key B) – NVMe (SATA-režiimis) ja M.2 SATA SSD-dele
1 x M.2 pesa (Key M) – NVMe SSD-dele PCIe-režiimis
1 x mSATA pesa – mSATA moodulitele
2 x SATA 6 Gb/s 7-kontaktilist pistikut – mSATA ja M.2 SATA moodulite ühendamiseks emaplaadiga

Mõõtmed: 169 mm x 68 mm (PCIe plaat)
Ühilduvad moodulid:
M.2 SSD-d (Key B, Key M või B+M) suurustes 2230, 2242, 2260, 2280
mSATA SSD-d (pool- või täissuuruses)

Andmeedastuskiirus:
M.2 NVMe (Key M ja Key B+M): kuni 4 Gb/s
M.2 SATA (Key B) ja mSATA: kuni 6 Gb/s (SATA kaudu)

Töötingimused:

Töötemperatuur: -40 °C kuni +85 °C

Funktsioonid:

Automaatne radade konfiguratsiooni tuvastamine käivitamisel
Sisseehitatud LED-indikaatorid (3x olekunäidik iga liidese jaoks)
NVMe SSD-d (Key M) saavad toite otse PCIe siini kaudu (3,3 V)
M.2 SATA ja mSATA moodulid vajavad SATA andmeühendust emaplaadiga
Täiendavat draiverit pole vaja

Süsteeminõuded: Riistvara:

Arvuti ühe vaba PCIe 3.0 x16 pesaga
Emaplaat, mis toetab PCIe NVMe-d ja SATA-t

Toetatud operatsioonisüsteemid:

Windows: 11, 10, 8, 8.1
Windows Server: 2012 R2
Linux: alates kernelist 2.6.30

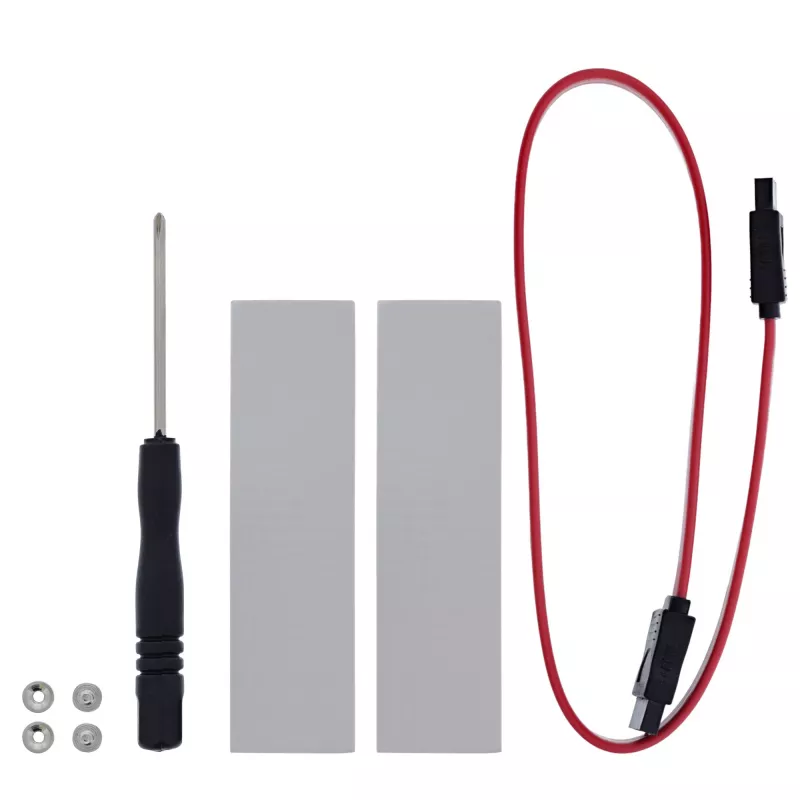

Tarnekomplekt:

1 x InLine® PCI Expressi kaart x16 kuni 2x M.2, 1x mSATA

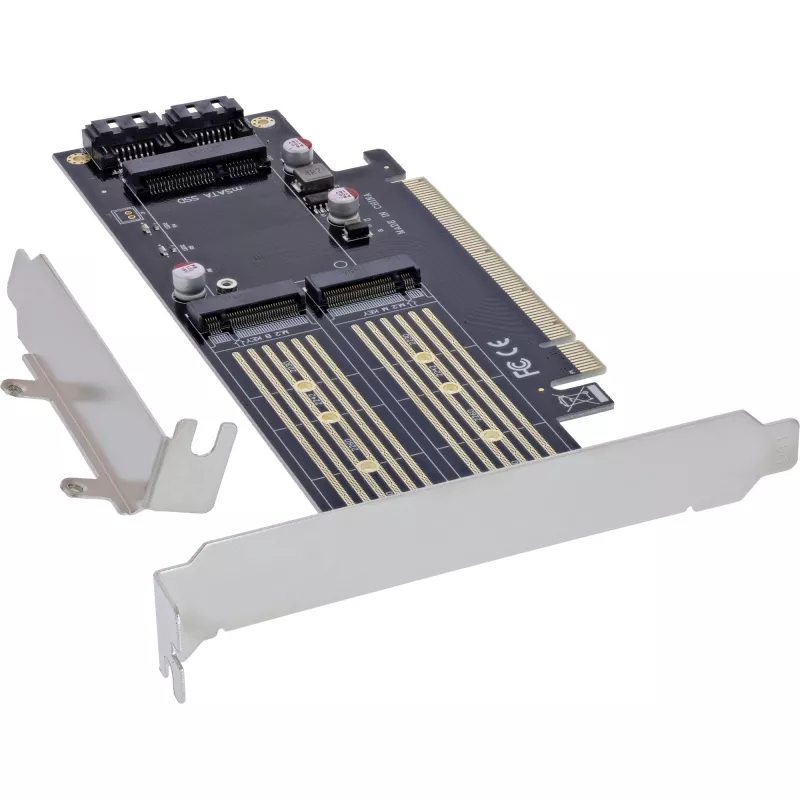

1 x madala profiiliga pesaklamber
1 x SATA-kaabel
1 x käsikeermekeeraja
4 x kruvi
2 x soojusjuhtivuspadjakest
1 x kasutusjuhend (saksa/inglise)
Töötemperatuur: 0 °C – 55 °C
Hoiustamistemperatuur: -40 °C – 70 °C
Õhuniiskus: 10% - 90% mittekondenseeruv

InLine 76660T. Hostiliides: PCIe, Väljundliides: M.2, mSATA, Hostiliidese sugu: Meessoost. Päritoluriik: Taiwan. Toiteallika sisendpinge: 3,3 V. Toetatud Windowsi operatsioonisüsteemid: Windows 10, Windows 11, Windows 8, Windows 8.1, Toetatud Linuxi operatsioonisüsteemid: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Toetatud serveri operatsioonisüsteemid: Windows Server 2012 R2. Laius: 169 mm, Sügavus: 68 mm

Kasutamine

Paigaldage kaart emaplaadi vabasse PCIe 3.0 x16 pessa. Paigaldage ühilduvad M.2 või mSATA moodulid nende vastavatesse pesadesse ja kinnitage need kruvide ning vajadusel soojuspatjadega. Ühendage kaasasolev SATA-kaabel kaardi SATA-pistikust emaplaadiga M.2 SATA ja mSATA moodulite jaoks. Pärast kokkupanekut käivitage süsteem; kaart tuvastab automaatselt radade konfiguratsiooni ja sisseehitatud LED-id näitavad liideste olekut. Toetatud operatsioonisüsteemide puhul pole täiendavat draiveri installimist vaja.

Soovitused

Veenduge, et emaplaadi BIOS toetab NVMe-d ja SATA-t PCIe kaudu ning et kaardi ja kaablite jaoks on piisavalt füüsilist ruumi. Väikese kujuteguriga korpustesse paigaldamisel kasutage kaasasolevat madala profiiliga klambrit. Optimaalse soojuskäitumise tagamiseks rakendage vajadusel kaasasolevaid soojusjuhtivuspatju ja tagage piisav õhuvool paigaldatud SSD-de ümber.
