Liideseadapter InLine 76619F — jada-/paralleelliidese ühenduvustarvik

Töökindel jadaside:Kaks sõltumatut RS-232 porti võimaldavad klassikaliste välisseadmete ühendamist kaasaegsete PCIe-süsteemidega.
Stabiilne andmeedastus ka suure koormuse korral: 256-baidised FIFO-puhvrid saate- ja vastuvõtuandmetele tagavad katkematu side.
Mitmekülgne ühilduvus: toetab andmeedastuskiirusi kuni 921 600 bps ning tavalisi RS-232 signaale – ideaalne tööstuse, juhtimistehnika ja IT jaoks.
Paindlik süsteemiintegratsioon:Sobib kompaktsetesse tööstus-PC-desse või lauaarvutitesse tänu standardsetele ja madalprofiililistele pesaklambritele.
Lai operatsioonisüsteemide tugi:Toetab Windows versioone alates 7-st, praeguseid Windows-serverid ja Linuxit alates kernelist 2.6.30 – draiveri CD on kaasas.

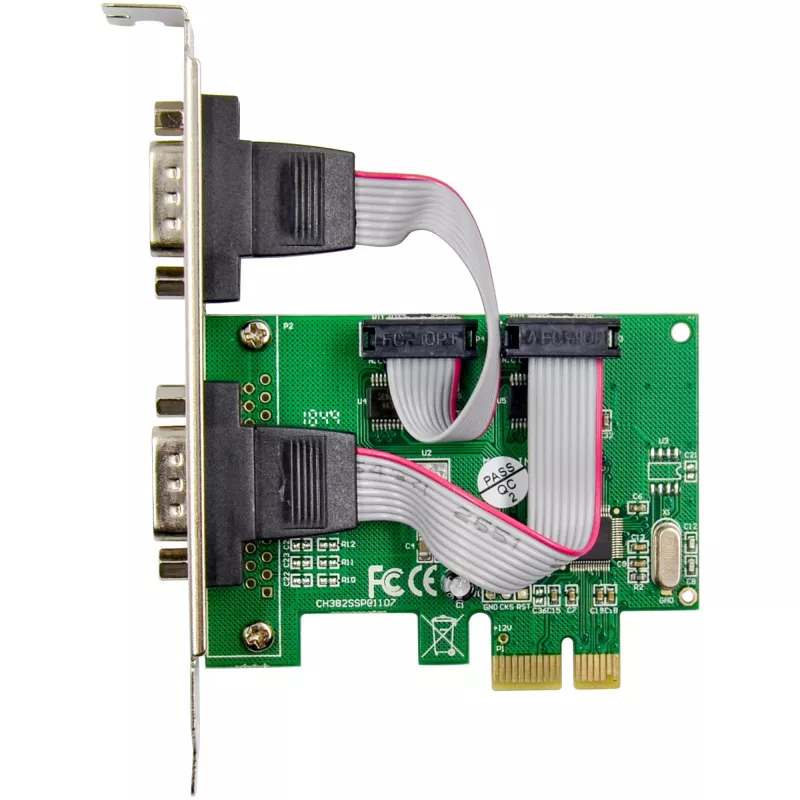

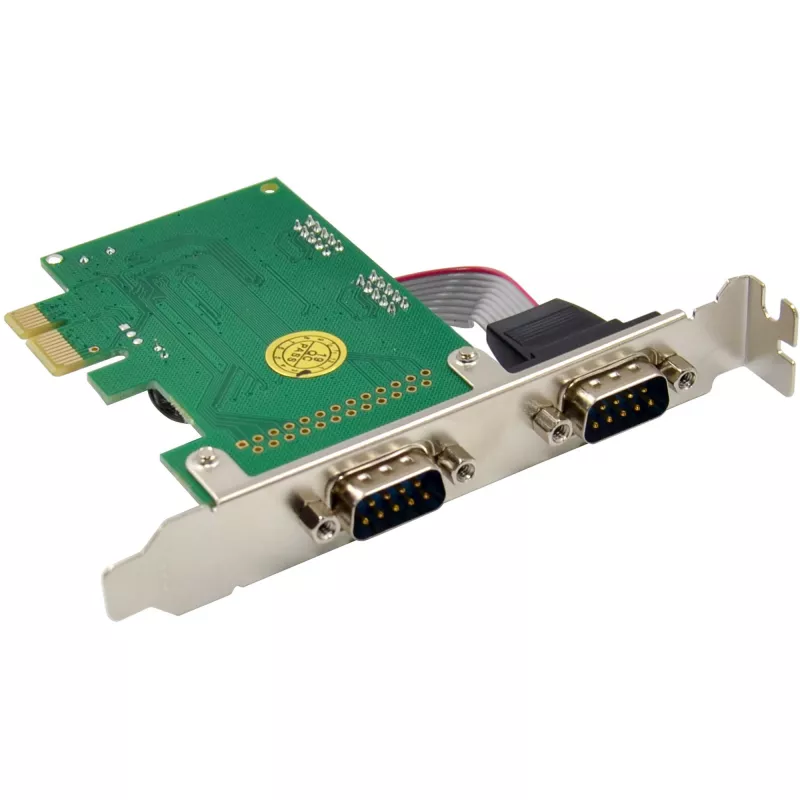

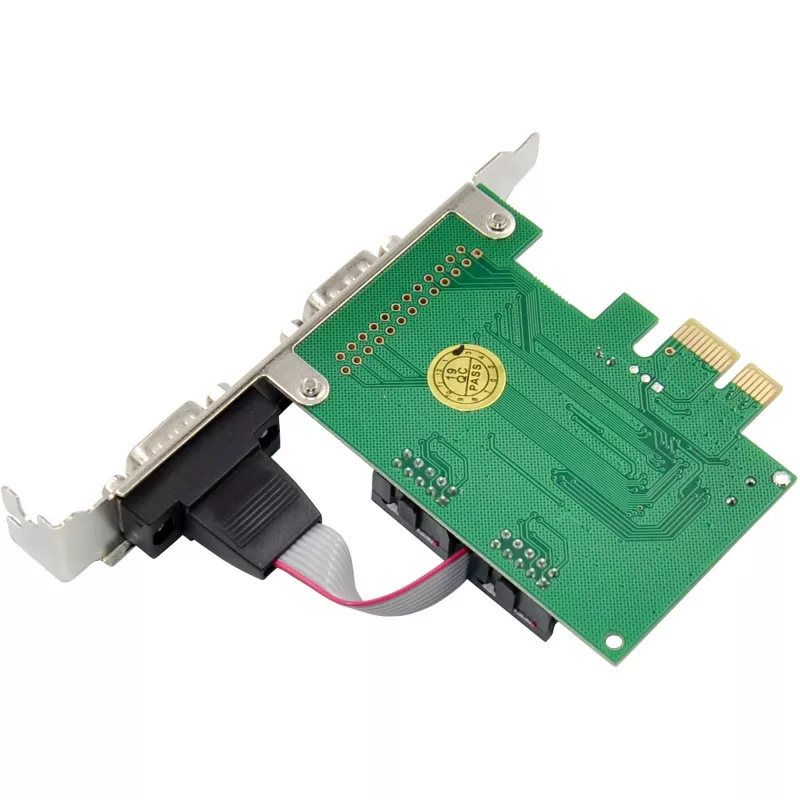

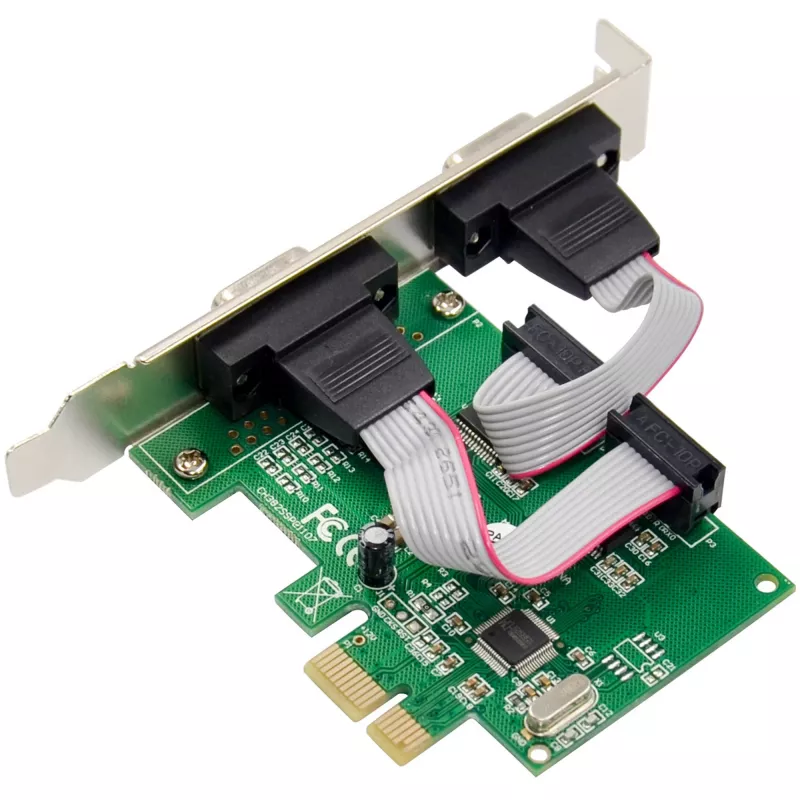

InLine® PCIe 2-pordine RS-232 kaart on professionaalne lahendus kaasaegsete arvutite laiendamiseks klassikaliste jadaliidestega. Varustatud kahe D-Sub 9 pistikuga, tagab kaart usaldusväärse RS-232 side CH382L kontrolleri abil. Kaart on ideaalne valik eriti tööstusrakendustes, masinaehituses või mõõte- ja juhtimisseadmete ühendamisel.
Tänu paindlikult reguleeritavatele andmeedastuskiirustele vahemikus 50 kuni 921 600 bps ja ulatuslikele signaalikomplektidele (TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI) on kaart äärmiselt mitmekülgne. Integreeritud 256-baidine FIFO-puhver tagab stabiilse ja suure jõudlusega andmeedastuse – isegi pideva side või suurte andmemahtude korral.
PCIe x1 liides võimaldab lihtsat integreerimist kaasaegsetesse süsteemidesse ja on tagasiühilduv vanemate PCIe versioonidega. Kaasasolev madalprofiililine pesaklamber võimaldab kaardi paigaldamist nii standardsetesse kui ka kompaktsetesse korpustesse. Täiendav ESD-kaitse kuni ±15 kV kaitseb ühendatud seadmeid elektrostaatilise lahenduse eest.
Draiverid Windowsile (7 kuni 11, Server alates 2008 R2) ja tugi Linuxi süsteemidele alates kernelist 2.6.30 täiendavad kogupaketti. Stabiilse disaini, laia OS-i ühilduvuse ja professionaalsete funktsioonidega on see kaart usaldusväärne tööriist kõigile, kes sõltuvad klassikalisest jadasidest.
Tehnilised andmed

PCIe standard: PCIe v1.1 x1 rada (ühildub PCIe 2.0 ja uuematega)
Ühendused: 2x RS-232, D-Sub 9 pistik (isane)
Kiibistik: CH382L
Andmeedastuskiirused: 50 kuni 921 600 bps (edastuskiirus sekundis)
FIFO-puhver: 256 baiti saate- ja vastuvõtuandmetele (stabiilne edastus kõrgetel andmekiirustel)
Signaalikomplektid: TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
Edastusrežiim: täisdupleks
Andmebitid: 5, 6, 7 või 8 bitti (sõltuvalt ühendatud seadmest)
Stoppbitid: 1 või 2 (tähistab edastuse lõppu)
Paarsus: puudub, paaris, paaritu, märk, tühik (kontrollsätted jadaside jaoks)
ESD-kaitse: kuni ±15 kV
Töötemperatuur: 0 °C kuni 55 °C
Säilitustemperatuur: -40 °C kuni 70 °C
Maksimaalne niiskus: 90%, mittekondenseeruv

Toetatud operatsioonisüsteemid

Windows 7 / 8 / 8.1 / 10 / 11
Windows Server 2008 R2 ja uuemad
Linux alates kernelist 2.6.30

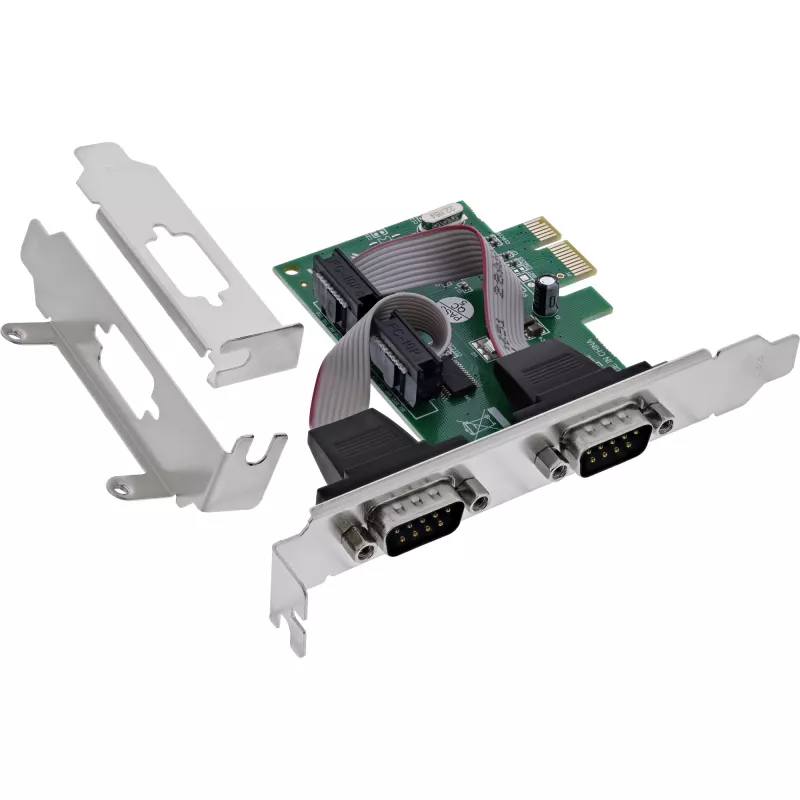

Tarnekomplekt

1x InLine PCIe 2-pordine RS-232 kaart, 2x D-Sub 9 pistikut
2x madalprofiililine pesaklamber
1x draiveri CD
1x kasutusjuhend saksa/inglise keeles

InLine 76619F. Hostiliides: PCIe, Väljundliides: Jada, Hostiliidese sugu: Isane. Otstarve: PC, Päritolumaa: Taiwan. Kiibistik: CH382L, Baudikiirus: 921,6 Kbit/s, FIFO (esimene sisse, esimene välja): 256 B. Windows operatsioonisüsteemid toetatud: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Windows XP, Linux operatsioonisüsteemid toetatud: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Server operatsioonisüsteemid toetatud: Windows Server 2008 R2, Windows Server 2012, Windows Server 2012 R2, Windows Server 2013, Windows.... Laius: 85 mm, Sügavus: 85 mm, Kõrgus: 20 mm

Kasutusjuhend

Paigaldage kaart vabasse PCIe x1 pessa (või ühilduvasse suuremasse pessa) arvuti korpuses ja kinnitage sobiv klamber standard- või madalprofiililiste korpuste jaoks. Ühendage jadaseadmed standardsete DB9-kaablitega kahe D-Sub 9 pistikuga. Installige kaasasoleval CD-l olevad draiverid või laadige alla praegused draiverid Windowsile (7 ja uuemad, Server 2008 R2 ja hilisemad) või Linuxi kernelile alates 2.6.30. Seadistage jadapordi parameetrid (baudikiirus, andmebitid, stoppbitid, paarsus, vookontroll) operatsioonisüsteemis või rakenduses, et need vastaksid ühendatud seadmele.

Soovitused

Kasutage varjestatud DB9-kaableid ja lubage riistvaraline vookontroll (RTS/CTS), kui töötate kõrgetel baudikiirustel või pidevate andmevoogudega. Kontrollige paarsus- ja stoppbiti seadeid, et need sobiksid pärandseadmetega, ja järgige ESD ettevaatusabinõusid seadmete ühendamisel või lahtiühendamisel.
