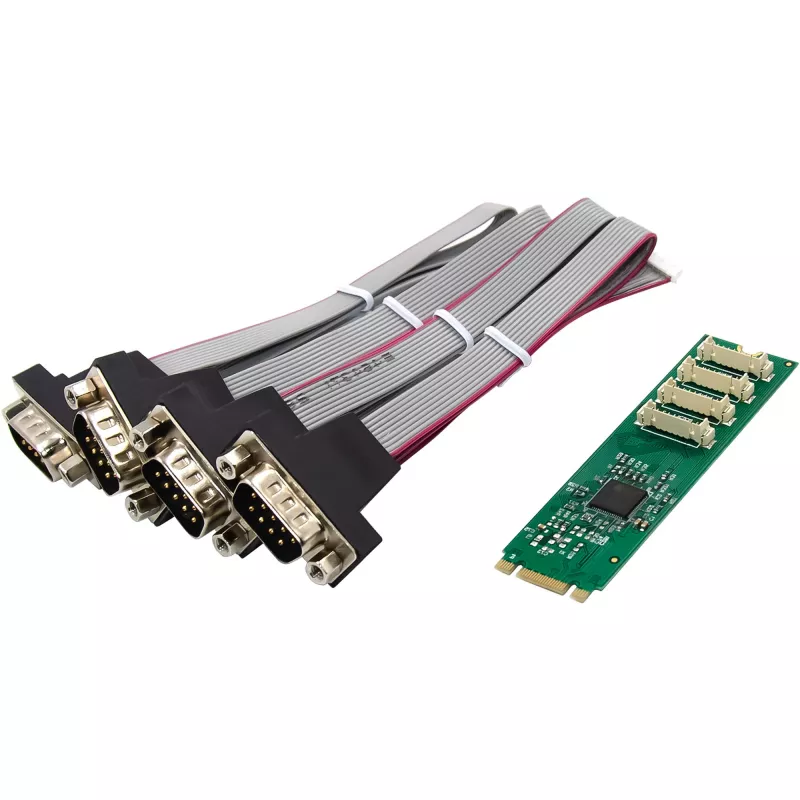

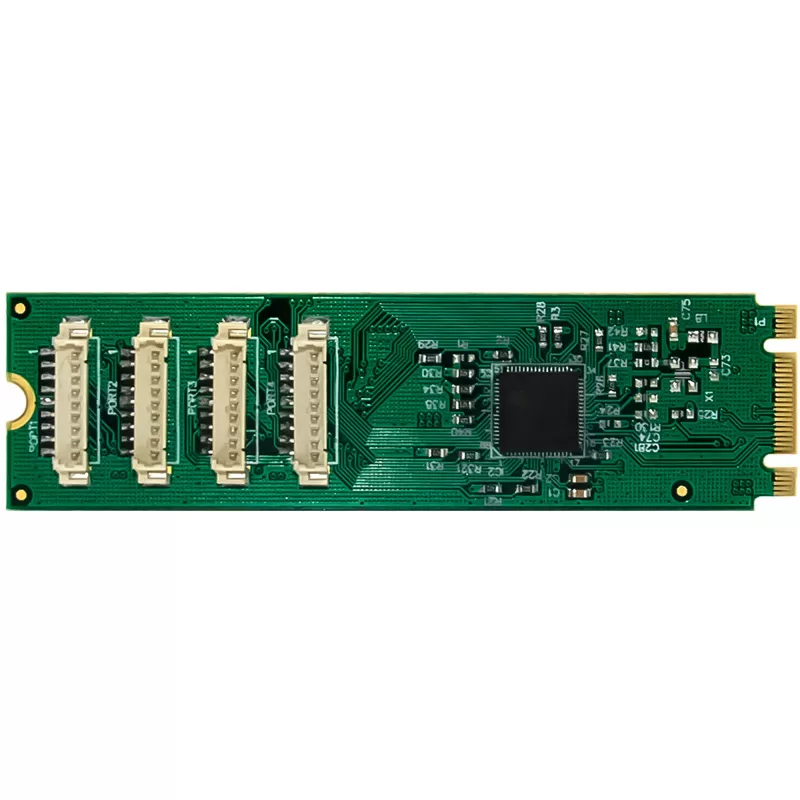

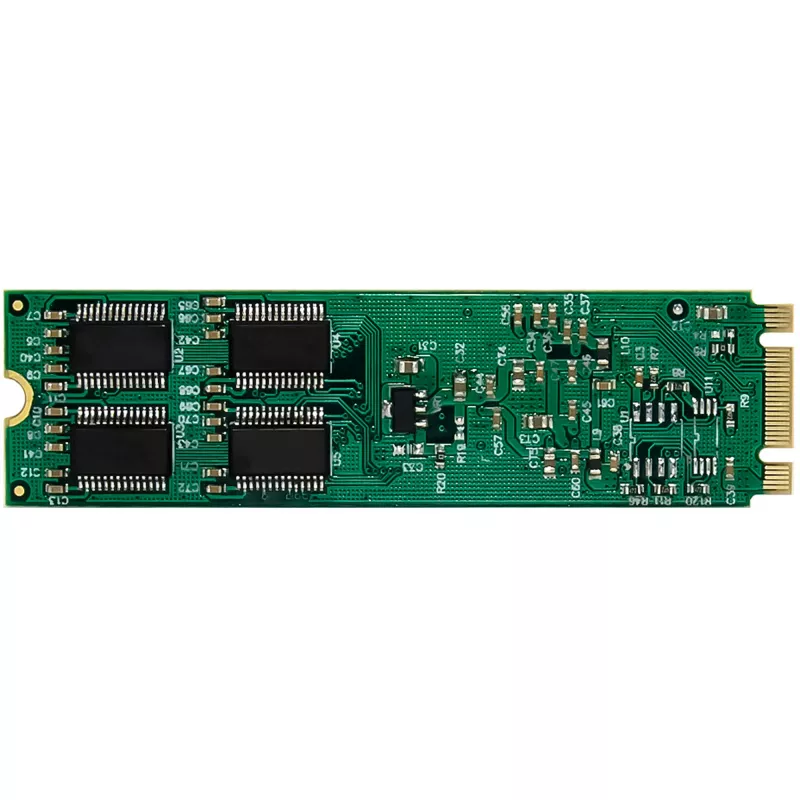

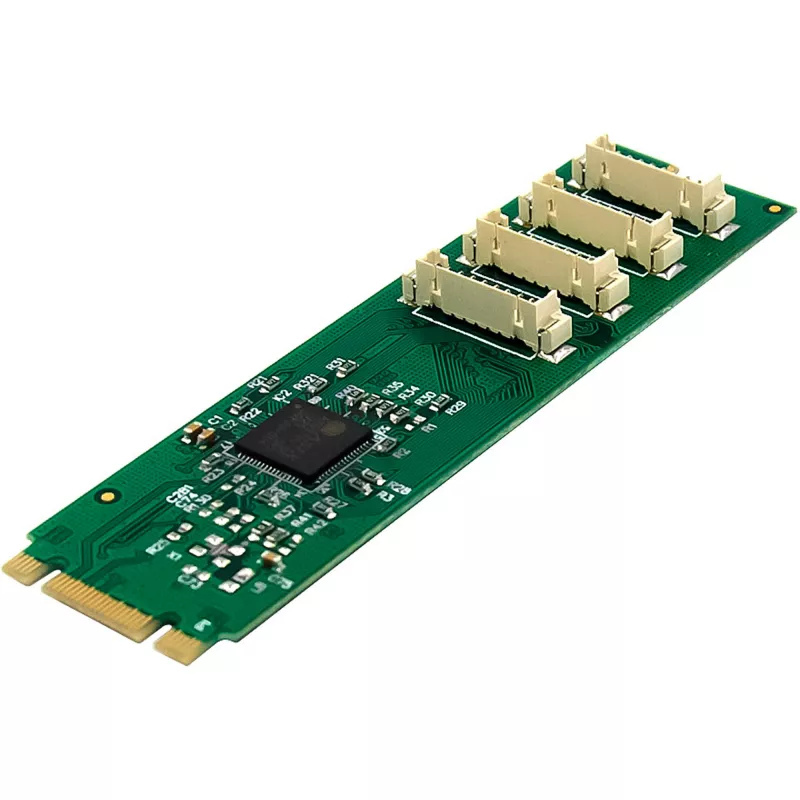

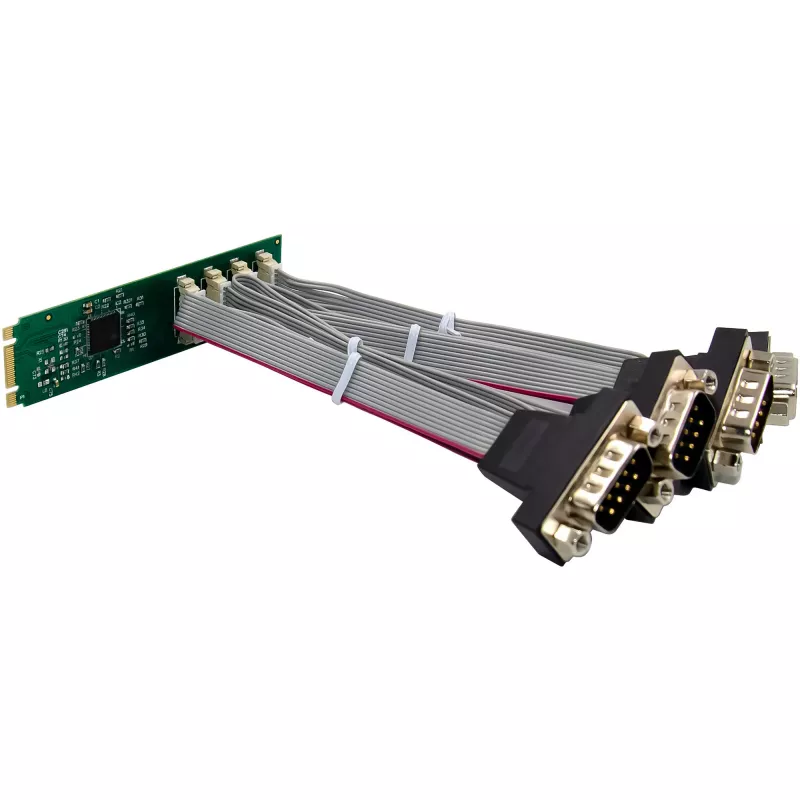

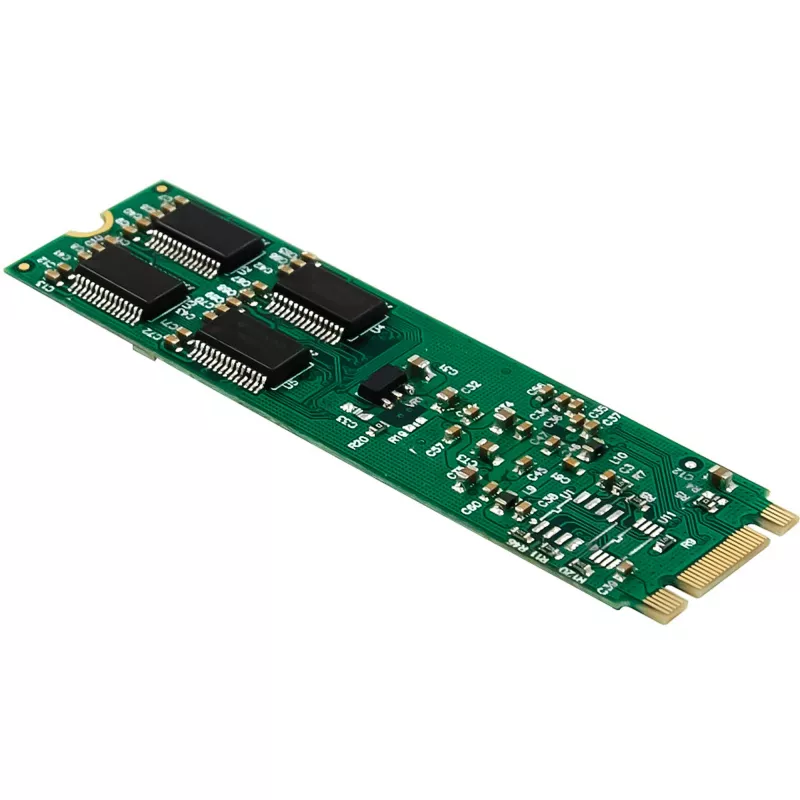

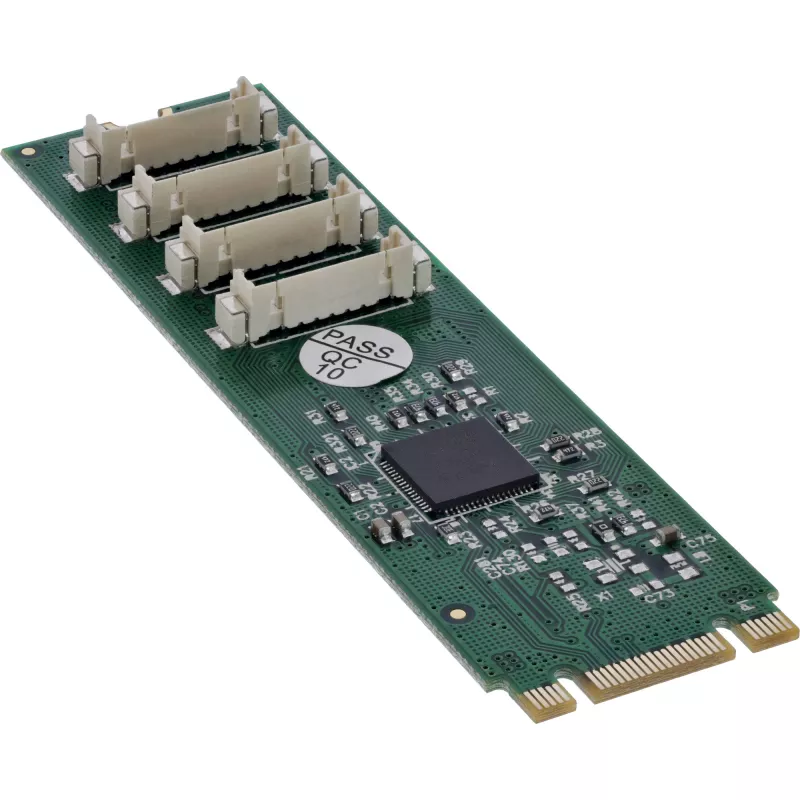

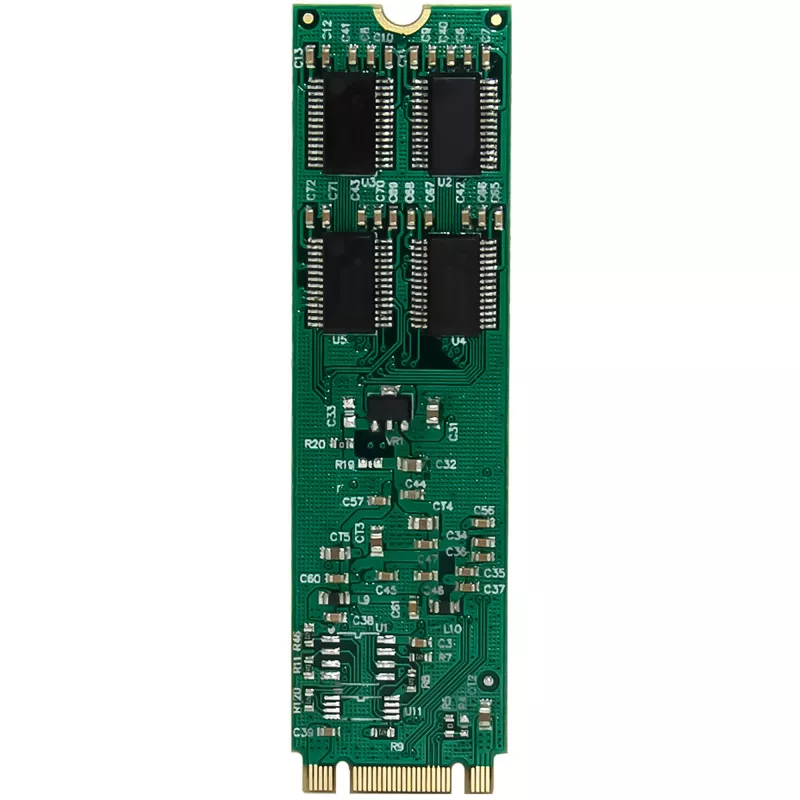

InLine 76660W sisemine jadaliideseadapter M.2 isane ASIX AX99100 4 Gbit/s

Laienduskaart M.2 muundamiseks 4 jadaliidese 9-kontaktiliseks pistikuks
PCIe 3.0 x4 liides suurte andmeedastuskiiruste toega
Automaatne siini tuvastamine käivitamisel hõlpsaks süsteemi integreerimiseks
Pardal olev LED-indikaator tööaktiivsuse kuvamiseks
Ühildub Windowsi ja Linuxiga

InLine® liidesekaart M.2 muundamiseks 4 jadaliidese 9-kontaktiliseks pistikuks võimaldab kasutada kuni nelja jadaliidest (DB9-9 kontakti) ja pakub võimsat muundust M.2-lt jadaühendusele. Kaart on varustatud PCIe 3.0 x4 liidesega ja toetab andmeedastuskiirust kuni 4 Gbit/s.
Automaatne siini tuvastamine käivitamisel tagab sujuva süsteemi integreerimise. Kaarti toidetakse otse PCIe siini kaudu (3,3 V). Tarnekomplekti kuuluvad ka madala profiiliga pesa kronsteinid, nii et kaarti saab kasutada ka kompaktsemates süsteemides.
Tehnilised andmed:

Siini tüüp ja PCIe: PCIe 3.0 x4 (maksimaalne ribalaius kuni 4 Gbit/s)
Kontroller/kiibistik: ASIX AX99100
Pordid – liidesed:
1 x M.2 pesa (võti M) mooduli ühendamiseks
4 x jadaliidese 9-kontaktiline pistik (DB9-9 kontakti)

Ühilduvad mooduli suurused: 2230, 2242, 2260, 2280
Mõõtmed: 22 mm x 80 mm (M.2 plaat)
Töötemperatuur: -40 °C kuni +85 °C

Funktsioonid:

Automaatne siini tuvastamine käivitusprotsessi ajal
LED-indikaator lugemis-/kirjutamistegevuse kuvamiseks
Toide PCIe siini kaudu (3,3 V)
Draiveri paigaldamine pole vajalik

Süsteeminõuded:Riistvara:

Vaba PCIe x4 pesa (ühildub ka x8 või x16 pesadega)
Emaplaat koos PCIe 3.0 või uuemaga

Operatsioonisüsteemi ühilduvus:

Windows: 11, 10, 8.1, 8, 7
Windows Server: 2012 R2
Linux: alates kernel versioonist 2.6

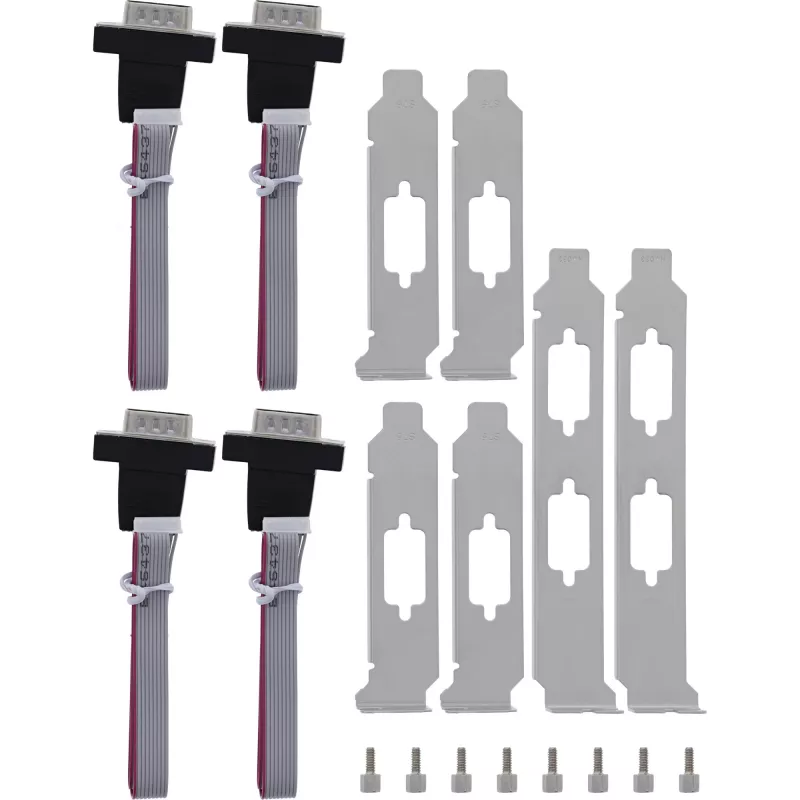

Tarnekomplekt:

1 x InLine® liidesekaart M.2 muundamiseks 4 jadaliidese 9-kontaktiliseks pistikuks
4 x madala profiiliga pesa kronsteinid
2 x kõrge profiiliga pesa kronsteinid
4 x DB9 9-kontaktilist jadakaablit (20 cm)
10 x kruvi
1 x draiverite CD
1 x kasutusjuhend (saksa/inglise)
Töötemperatuur: 0° C – 55° C
Hoitemperatuur: -40° C – 70° C
Niiskus: 10% - 90% kondenseerumiseta

InLine 76660W. Hostiliides: M.2, Väljundliides: Jadaliides, Hostiliidese sugu: Isane. Päritolumaa: Taiwan. Kiibistik: ASIX AX99100, Andmeedastuskiirus (max): 4 Gbit/s. Toitesisendpinge: 3,3 V. Windowsi operatsioonisüsteemid toetatud: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Linuxi operatsioonisüsteemid toetatud: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linuxi kernel..., Serveri operatsioonisüsteemid toetatud: Windows Server 2012 R2

Kuidas kasutada

Paigaldage sobiv M.2 moodul (võti M, suurused 2230–2280) adapteri M.2 pesasse. Sisestage adapter vabasse PCIe x4/x8/x16 pesasse emaplaadil; kaart saab toite PCIe siini kaudu. Ühendage jadaseadmed nelja DB9 porti, kasutades kaasasolevaid kaableid. Kaart teostab automaatset siini tuvastamist käivitamisel. Veenduge, et valitud M.2 moodul ühildub teie süsteemiga, ja kinnitage adapter kindlalt, kasutades kaasasolevaid kronsteine ja kruvisid.

Soovitused

Stabiilseks tööks kasutage PCIe pesa, mis toetab PCIe 3.0, ja kontrollige operatsioonisüsteemi ühilduvust enne kriitiliste seadmete ühendamist. Valige õige M.2 mooduli suurus parda pesa jaoks ja kinnitage kaart sobiva profiilikronsteiniga, kui paigaldate kompaktsesse süsteemi.
