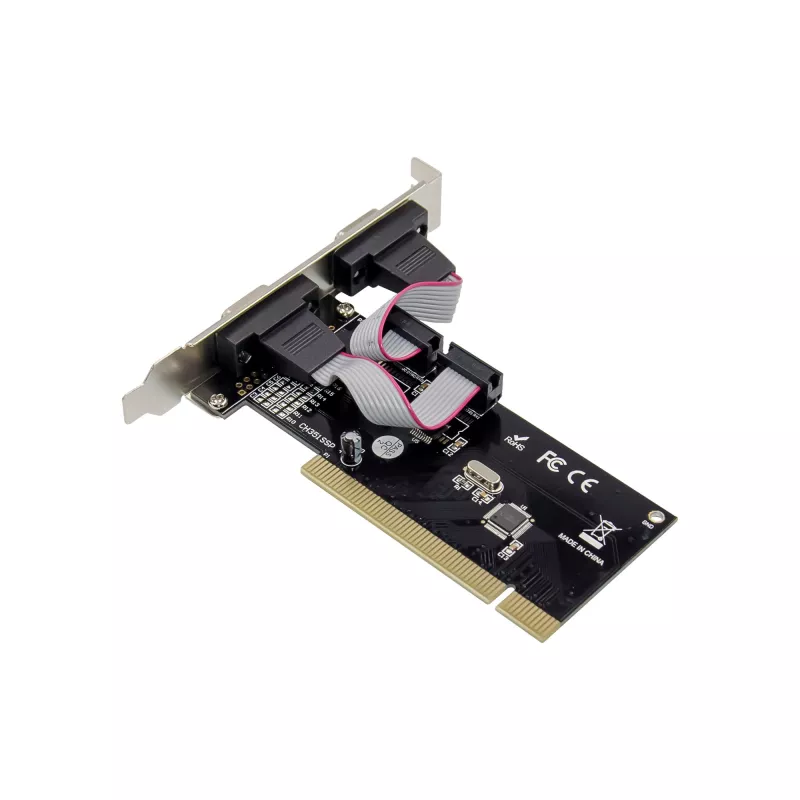

InLine PCI Multi I/O kontrollerkaart 2 DB9 jadaporti

Töökindel laiendus jadasideks:Lisage lihtsalt oma lauaarvutisse kaks RS232 liidest tööstusrakenduste, pärandsüsteemide ja eriprojektide jaoks.
Ühildub tööstusstandarditega:Toetab UART protokolle (16C450/550/552) ja tagab maksimaalse paindlikkuse olemasolevatesse süsteemidesse integreerimisel.
Suur edastuskiirus:Integreeritud CH351Q kiibistik võimaldab stabiilset andmeedastust kuni 2 Mbps mõlema pordi samaaegsel kasutamisel.
Universaalne operatsioonisüsteemide tugi:Ühildub Microsoft Windows 98SE ja uuemate, samuti kaasaegsete Linuxi kernelitega alates 2.4.x versioonist mitmekülgseks kasutamiseks.
Lihtne paigaldamine PCI süsteemidesse:Tänu PCI V2.2 standardile saate kaardi kiiresti ja lihtsalt paigaldada peaaegu igasse lauaarvutisse.

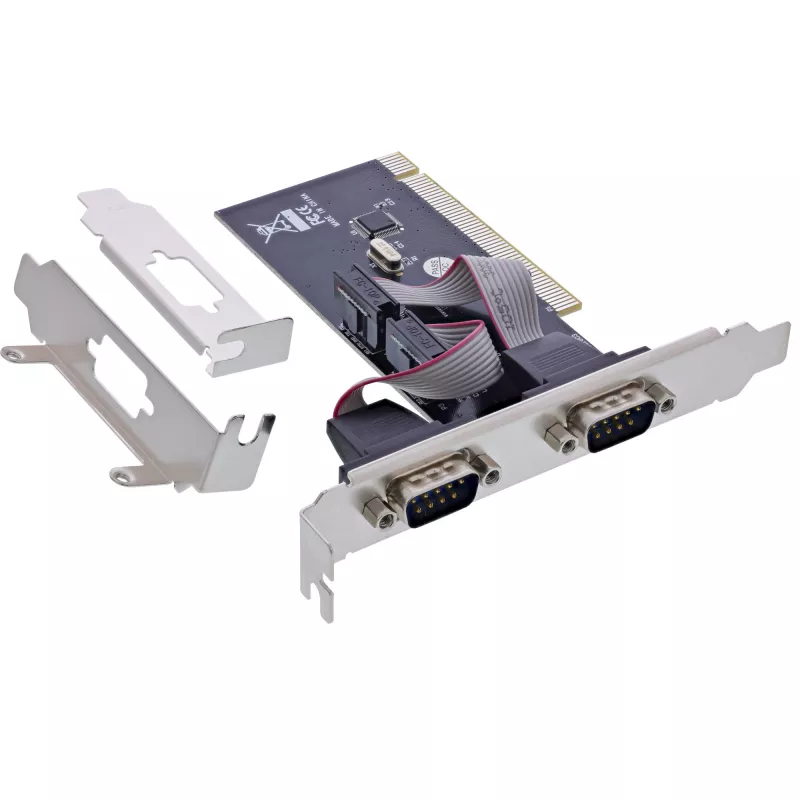

InLine® liidesekaart, 2x 9-kontaktiline jadaliides, PCI – Töökindel laiendus teie sidevajadustele
InLine® PCI liidesekaart pakub lihtsat ja usaldusväärset võimalust laiendada oma lauaarvuteid kahe täiendava RS232 jadaliidesega. Põhinedes tõestatud CH351Q kiibistikul, toetab kaart suuri edastuskiirusi kuni 2 Mbps ja tagab stabiilse andmeside – ideaalne tööstuslike juhtimissüsteemide, vanemate printimissüsteemide, jadavõrkude ja spetsiaalsete riistvaraprojektide jaoks.

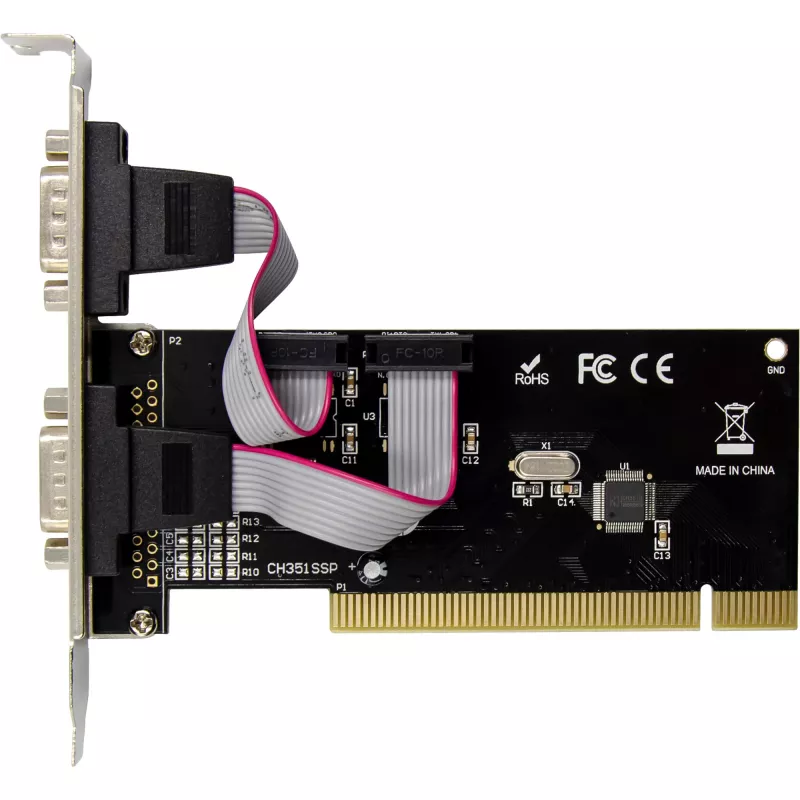

Kiibistik: WCH CH351Q
Siiniliides: PCI V2.2
UART ühilduvus: 16C450, 16C550, 16C552
FIFO: 16 baiti saatmiseks ja vastuvõtuks ühenduse kohta
Maksimaalne edastuskiirus: kuni 2 Mbps
Toetatud režiimid: SPP, PS/2, EPP, ECP (ühildub IEEE1284-ga)
Toetatud jadavormingud: 5-6-7-8 bitti
Stoppbitid: 1 või 2
Voohaldus: CTS/RTS riistvaraline kätlus
Operatsioonisüsteemid: Microsoft Windows 98SE või uuem, Server 2003 või uuem, Linux Kernel 2.4.x või uuem
Töötemperatuur: 0° C – 55° C
Hoiustamistemperatuur: -40° C – 70° C
Niiskus: 10% - 90% mittekondenseeruv

InLine PCI Multi I/O kontrollerkaart 2 DB9 jadaporti. Hostiliides: PCI, Väljundliides: Jadaliides, Hostiliidese sugu: Isane. Päritoluriik: Hiina. Windowsi operatsioonisüsteemid toetatud: Windows 10, Windows 11, Windows 7, Windows 8, Windows 98SE, Windows Vista, Windows XP, Linuxi operatsioonisüsteemid toetatud: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Serveri operatsioonisüsteemid toetatud: Windows Server 2003, Windows Server 2007, Windows Server 2008, Windows Server 2012, Windows Server.... Laius: 125 mm, Sügavus: 1,35 mm, Kõrgus: 125 mm. Pakendi laius: 140 mm, Pakendi sügavus: 150 mm, Pakendi kõrgus: 30 mm

Kasutusjuhend

Lülitage arvuti välja, avage korpus ja sisestage kaart vabasse standardsesse PCI pessa. Kinnitage kaart šassiile ja sulgege korpus. Käivitage süsteem ja installige oma operatsioonisüsteemile sobivad draiverid, kui neid automaatselt ei tuvastata. Ühendage jadaseadmed DB9 portidesse standardsete jadakaablite abil ja konfigureerige pordi parameetrid (edastuskiirus, paarsus, andmebitid, stoppbitid) operatsioonisüsteemis või rakenduses, et need vastaksid ühendatud seadmetele.

Soovitused

Kasutage varjestatud jadakaableid ja korralikku maandust tööstuskeskkondades, et vähendada elektrilisi häireid. Kontrollige draiverite ühilduvust oma konkreetse Windowsi või Linuxi distributsiooniga ja testige sideseadeid sihtseadmega enne tootmiskeskkonnas kasutuselevõttu.
