Seinasisestuskarp InLine Cat.6 2x RJ45 horisontaalne — pind- või süvispaigaldus

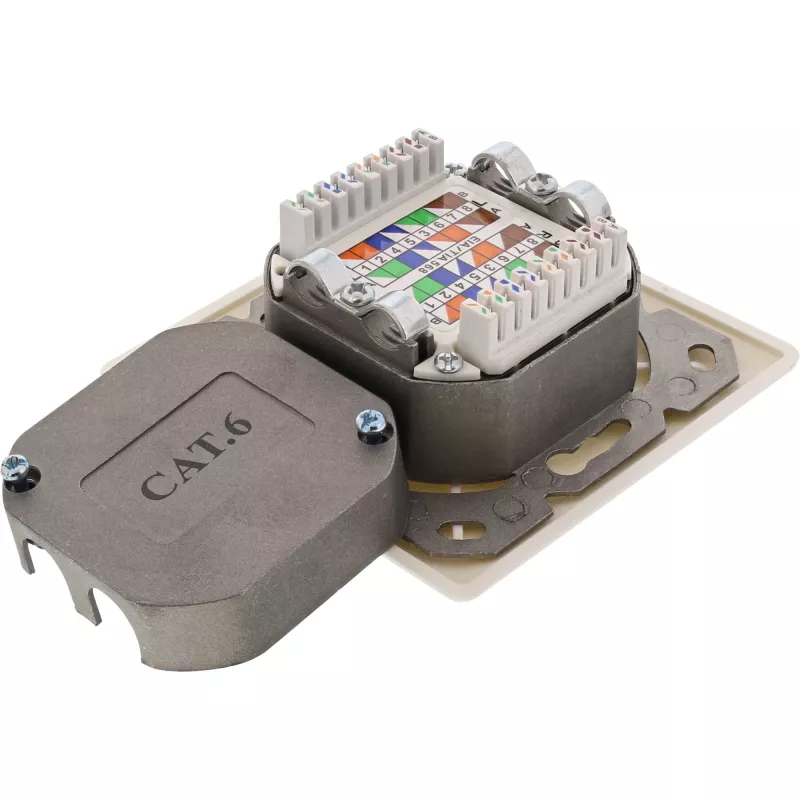

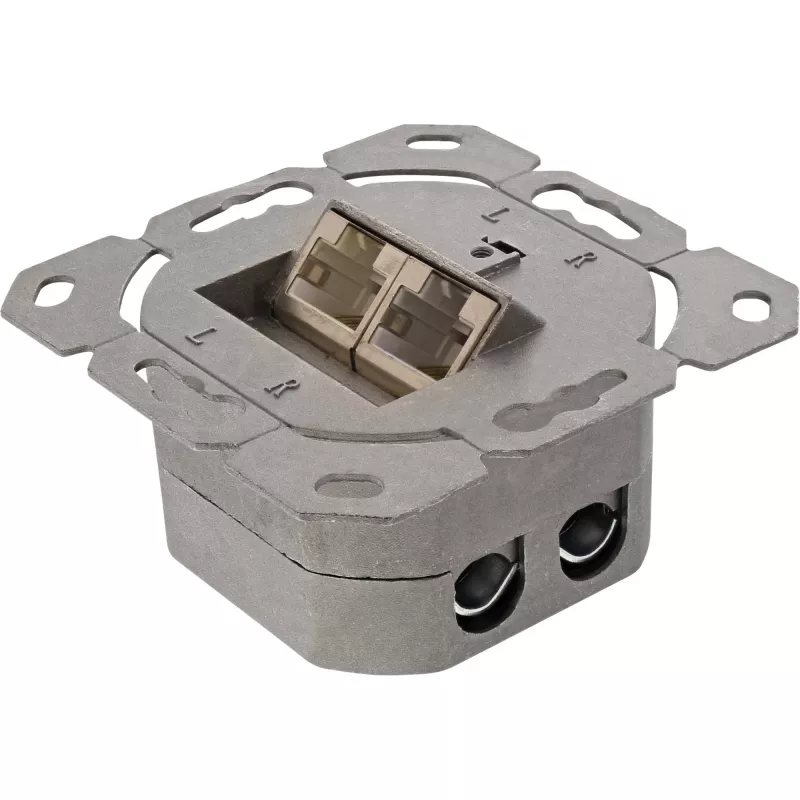

InLine Cat.6 seinasisestuskarp pakub kompaktset ja täielikult varjestatud ümbrist kahele horisontaalsele RJ45 ühendusele, sobides nii pind- kui ka süvispaigalduseks. Cat.6 võrgu otsastuste jaoks mõeldud karp mahutab võtmekiviga RJ45-pistikupesad või eelotsastatud kaablid ning sisaldab kahte LSA ühendusriba, millest igaühel on kaheksa klemmiplaati, et toetada usaldusväärset struktureeritud kaabeldust. Varjestatud metallist disain aitab vähendada elektromagnetilisi häireid kontori-, kodu- või andmekapipaigaldistes, hoides ühendused korras ja ligipääsetavad.

Eelised

Väljundkarp pakub kahe pordiga paigutust, mis mahutab kaks RJ45 ühendust ühele pinnale, säästes seinapinda ja lihtsustades kaablimarsruute. Täielik varjestus parandab signaali terviklikkust keskkondades, kus esineb elektromagnetilisi häireid. Integreeritud LSA ühendusribad 8 klemmiplaadiga riba kohta võimaldavad stabiilseid pressotsastusi Cat.6 kaabeldusele. Paindlikud paigaldusvõimalused lubavad kas pindpaigaldust, kus kasutatakse kaabelkanaleid või -rennid, või süvispaigaldust madalaprofiililise viimistluse saamiseks.

Sobib

• Kontoritööjaamadele ja konverentsiruumidele, mis vajavad kahte Etherneti porti
• Koduvõrkudele ja multimeediumipaigaldistele
• Jaotus- ja ühenduspunktidele andmekappides või sidekapides
• Renoveerimisprojektidele, kus eelistatakse pindpaigaldust

Peamised tehnilised andmed

• Portide arv: 2 horisontaalset RJ45 positsiooni
• Kaabeldusklass: ühildub Cat.6 otsastustega
• Ühendusviis: kaks LSA (press-) riba, mõlemal 8 klemmiplaati
• Varjestus: täielikult varjestatud ümbris EMI-kaitseks
• Paigaldus: pind- või süvispaigalduse valikud
• Ümbris: kompaktne jalajälg, sobib seina- või kapipaigalduseks

Kasutusjuhend

Paigaldage karp valitud kohta, kasutades sobivaid kruvisid ja ankruid pinna- või seinasiseste kinnituste jaoks. Paigaldage võtmekiviga RJ45-pistikupesad või suunake eelotsastatud kaablikonnektorid horisontaalsetesse RJ45 avadesse. Kõvasti otsastatud kaablite korral pressige iga juht LSA ribadesse, järgides T568A või T568B juhtmestandardit, ja kontrollige õiget paaride joondust. Veenduge, et varjestus oleks nõuetekohaselt ühendatud hoone maandussüsteemiga, kui kasutatakse varjestatud keerdpaarkaablit, et säilitada varjestuse efektiivsus. Pärast otsastamist kinnitage kate ja tagage kaabli tõmbekaitse.

Soovitused

Kasutage Cat.6-ga ühilduvaid võtmekiviga pesasid ja tagage kogu võrgus õige juhtmestandard, et säilitada jõudlus. Varjestatud kaabli paigaldamisel veenduge pidevas maanduses kaabli varjestusest karbini ja sealt hoone maanduseni. Testige iga linki pärast paigaldamist sobiva võrgutesteriga, et kontrollida pidevust, paari terviklikkust ja Cat.6 jõudlust.
