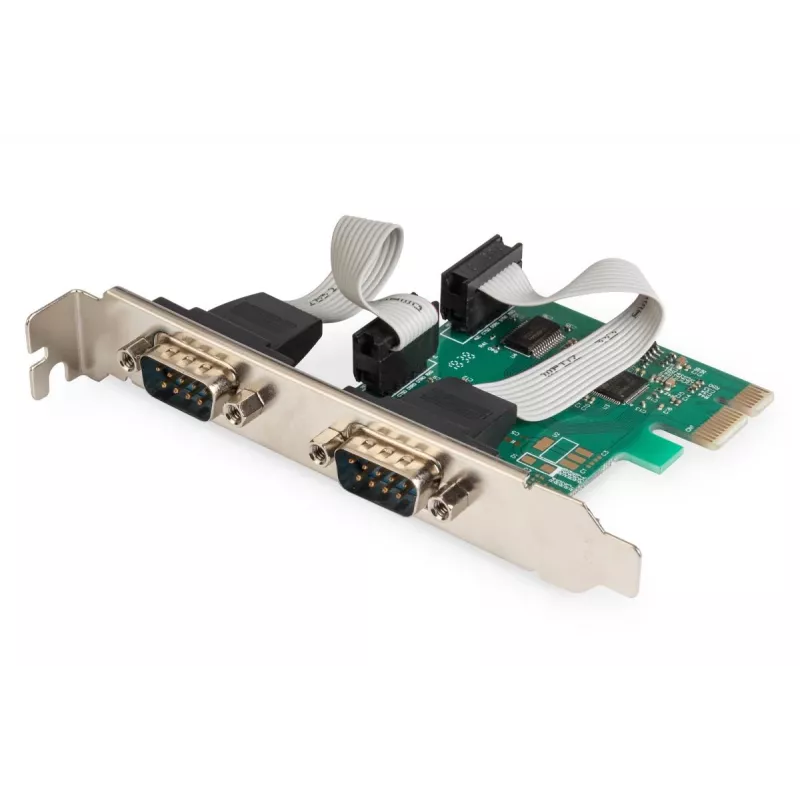

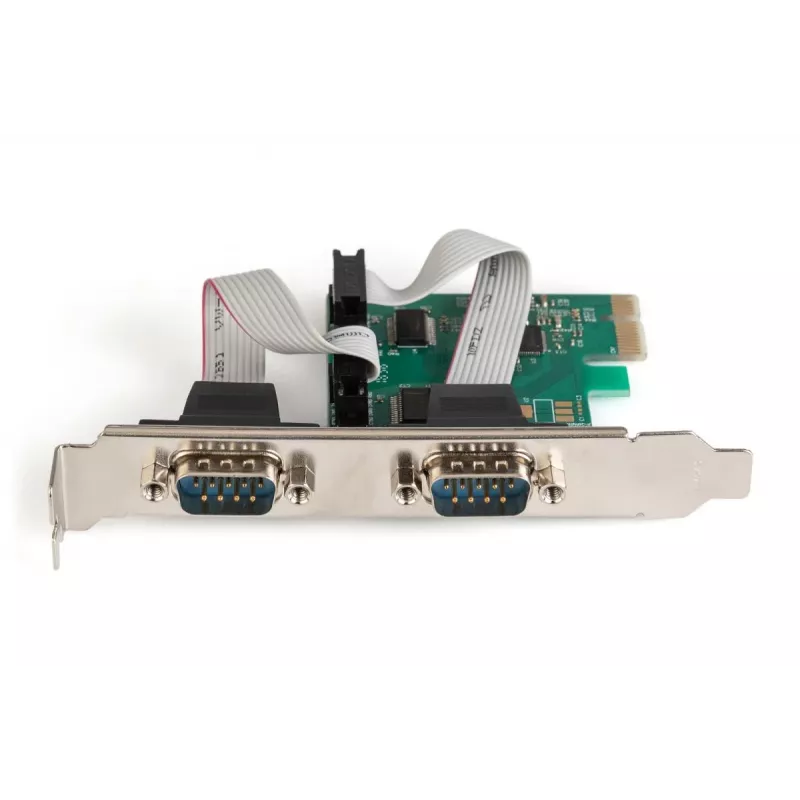

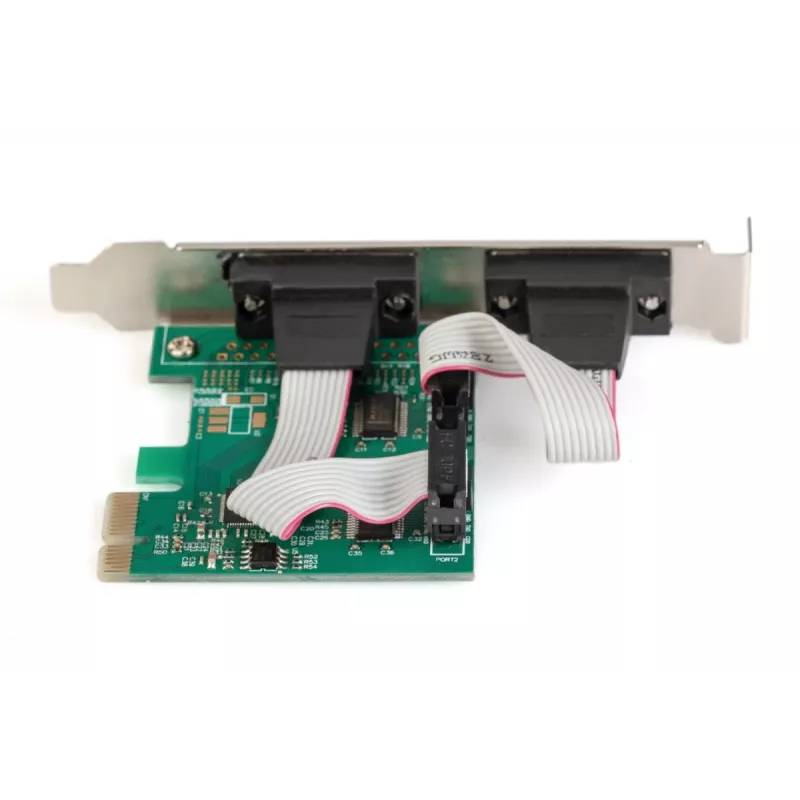

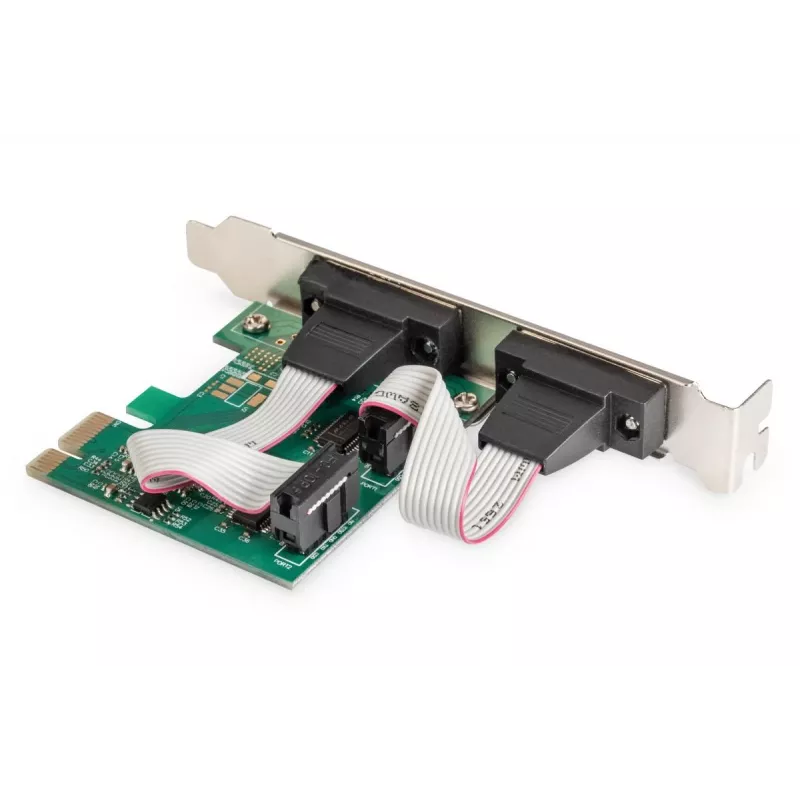

DIGITUS Serial I/O, 2-pordiline, PCI-e lisakaart, 2 x DB9 M, pesa kronstein + LP kronsteinid, MCS9901 kiibistik

DIGITUS Serial Interface Card 2-Port PCIe muudab ühe PCI Expressi pesa kaheks RS232 (DB9) jadaportiks, võimaldades ühendada jadamodemeid, pihuarvuteid, digikaameraid, printereid, ISDN-terminaladaptereid ja muid pärandseadmeid. See põhineb natiivsel ühekiibilisel disainil (Blech OXPCIe952 kiibistik) ja toetab andmeedastuskiirusi kuni 128 000 bps, vähendades samal ajal protsessori koormust võrreldes tavaliste jadakaartidega. Kaart vastab PCI Expressi baasspetsifikatsioonile 2.0 ja pakub kahte isast DSUB 9 pistikut koos UART 16C950 funktsionaalsusega.

Eelised

PCIe jadakaart pakub kahte usaldusväärset RS232 porti ühel madalprofiiliga kaardil, toetab suuri andmeedastuskiirusi kuni 128 000 bps ja järgib PCI Express 2.0 standardeid laia ühilduvuse tagamiseks. Natiivne ühekiibiline disain vähendab protsessori ülekoormust ja sisseehitatud UART 16C950 tagab stabiilse jadaside pärandseadmetega.

Sobib

• Jadamodemite ja ISDN-terminaladapterite ühendamiseks
• Pärand-tööstusseadmete ja kontrollerite integreerimiseks
• POS-seadmete, tšekiprinterite ja vöötkoodilugejate ühendamiseks
• Seriaalpihuarvutite, vanemate digikaamerate ja mõõteriistade toetamiseks

Peamised spetsifikatsioonid

• Hostiliides: PCIe (ühildub PCI Express 2.0-ga)
• Kiibistik: Blech OXPCIe952 (natiivne ühekiibiline disain)
• Pordid: 2 x DSUB 9 (isane) RS232
• UART: 16C950
• Maksimaalne andmeedastuskiirus: kuni 128 000 bps
• Sisemine: Jah
• Tootja: DIGITUS, MPN DS-30000-1, EAN 4016032309390

Kasutamine

Lülitage arvuti välja ja sisestage kaart vabasse PCI Expressi pessa, kinnitades selle korpuse külge. Ühendage jadaseadmed kahe DB9 pordiga standardsete RS232 kaablite abil. Pärast süsteemi sisselülitamist installige kõik vajalikud draiverid, mida pakub operatsioonisüsteem või tootja. Kontrollige süsteemihalduris pordi määramist ja konfigureerige andmeedastuskiirus ning jadaparameetrid (paarsus, andmebitid, stoppbitid) rakenduses, mis porte kasutab.

Soovitused

Stabiilse töö tagamiseks kasutage varjestatud RS232 kaableid elektriliselt mürakeskkonnas ning sobitage jadasätted (andmeedastuskiirus, paarsus, andmebitid, stoppbitid) kaardi ja ühendatud seadmete vahel. Veenduge, et teie operatsioonisüsteemi draiverid oleksid ajakohased ja tööstussüsteemides kasutamise korral paigaldage kaart vastavalt oma korpusele madalprofiiliga või standardse kronsteiniga.
