InLine liidesekaart 1 port 25 kontaktiga rööpport + 2 porti 9 kontaktiga jadaport PCIe

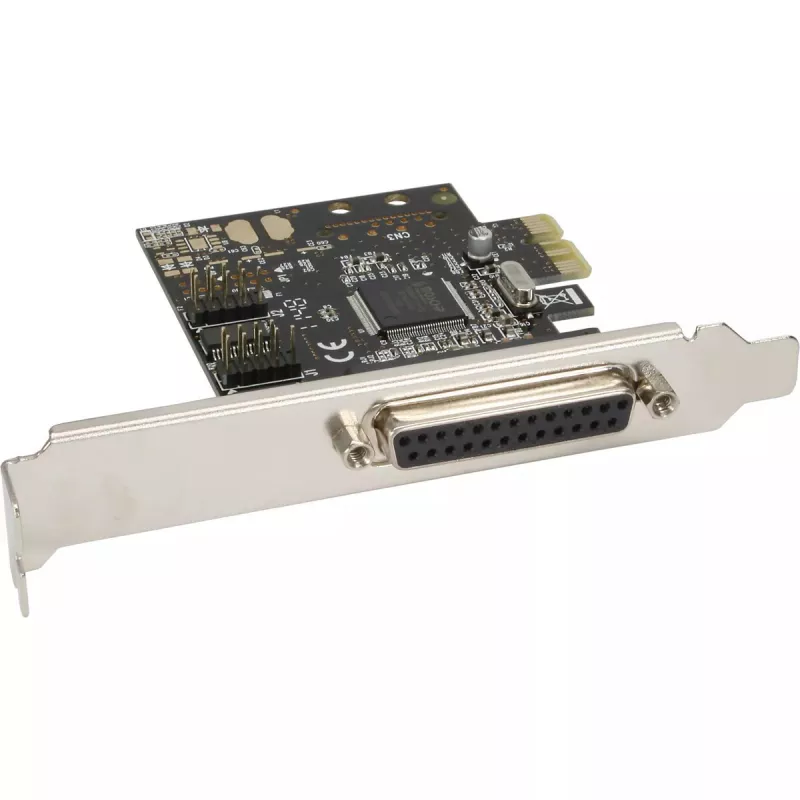

InLine liidesekaart 1 port 25 kontaktiga rööpport + 2 porti 9 kontaktiga jadaport PCIe pakub ühte IEEE1284-ühilduvat rööpporti (25 kontakti) ja kahte RS-232 jadaporti (9 kontakti) ühel PCI Express (1x) kaardil. Põhineb ASIX/Moschip MCS9901CV-CC kiibistikul, kaart vastab PCI Express Basic Tehniline kirjeldus Revision 1.0a-le ja toetab andmeedastuskiirust kuni 2,5 Gb/s PCIe lingil. Ühildub operatsioonisüsteemidega Windows 2000, Windows XP (32/64 bit), Server 2003, Vista (32/64 bit), Linux, Mac OS ja DOS ning võimaldab mitme kaardi paigaldamist ühte arvutisse.

Eelised

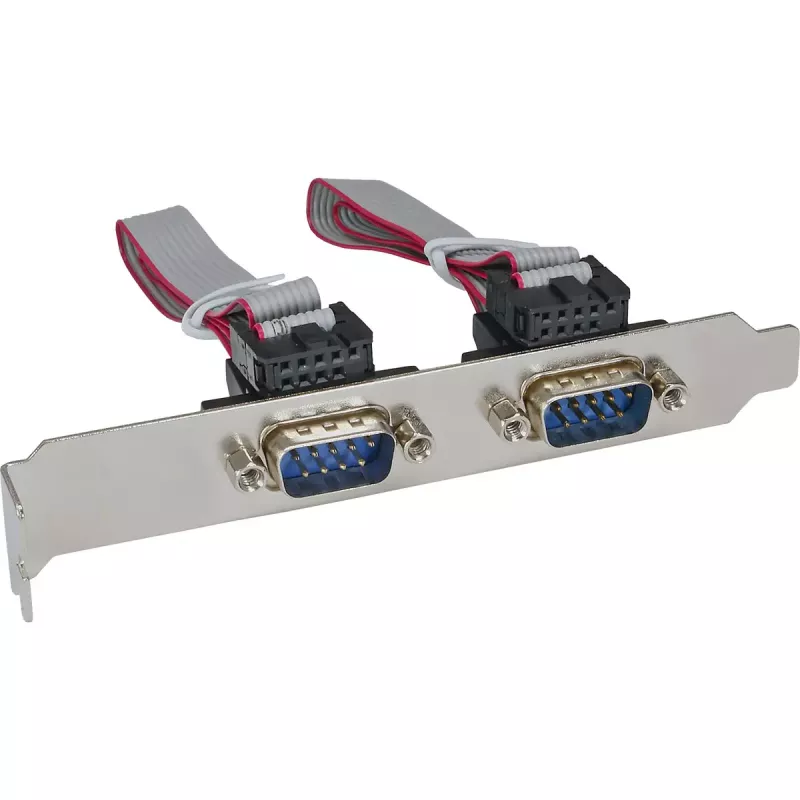

See PCIe liidesekaart ühendab rööp- ja jadaühenduvuse ühel madalprofiilsel plaadil, kasutades Moschip MCS9901CV-CC kiibistikku usaldusväärse protokollitoe tagamiseks. Jadapordid rakendavad tööstusstandardset 16C450/16C550-ühilduvat UART-i koos 256-baidiste sisseehitatud FIFO-dega pordi kohta ja toetavad andmeedastuskiirust kuni 250 kb/s (eriversioonid võivad ulatuda kuni 1 Mb/s). Rööpport on IEEE1284 ühilduv ja toetab SPP, PS/2, EPP ja ECP režiime kiire edastusega kuni 1,5 Mb/s. Kaart toetab levinud jadavorminguid (5–8 andmebitti, erinevaid paarsusvalikuid, 1 või 2 stoppbitti) ning nii riist- kui tarkvaralist voogujuhtimist.

Sobib kasutamiseks

Peamised tehnilised andmed

Kasutamine

Lülitage arvuti välja ja sisestage kaart vabasse PCIe x1 pessa (kaart vajab kahte kõrvuti asetsevat pesa ruumi). Kinnitage kronstein ja käivitage süsteem. Installige draiverid oma operatsioonisüsteemile, kui need ei paigaldu automaatselt. Ühendage 25 kontaktiga rööpkaabel ja 9 kontaktiga jadakaablid vastavatesse portidesse. Seadistage jadapordi parameetrid (edastuskiirus, andmebitid, paarsus, stoppbitid, voogujuhtimine) oma operatsioonisüsteemis või seadmetarkvaras, et need sobiksid ühendatud seadmega.

Soovitused

Usaldusväärseks jadaühenduseks seadistage jadapordi parameetrid vastavalt ühendatud seadmele ja lubage riistvaraline voogujuhtimine, kui seda toetatakse. Mitme kaardi kasutamisel ühes süsteemis tagage piisav pesade vaheline kaugus ja kontrollige draiverite ühilduvust sihtoperatsioonisüsteemiga.
