Sisemine paralleel- ja jadaportide adapter DeLOCK 89556

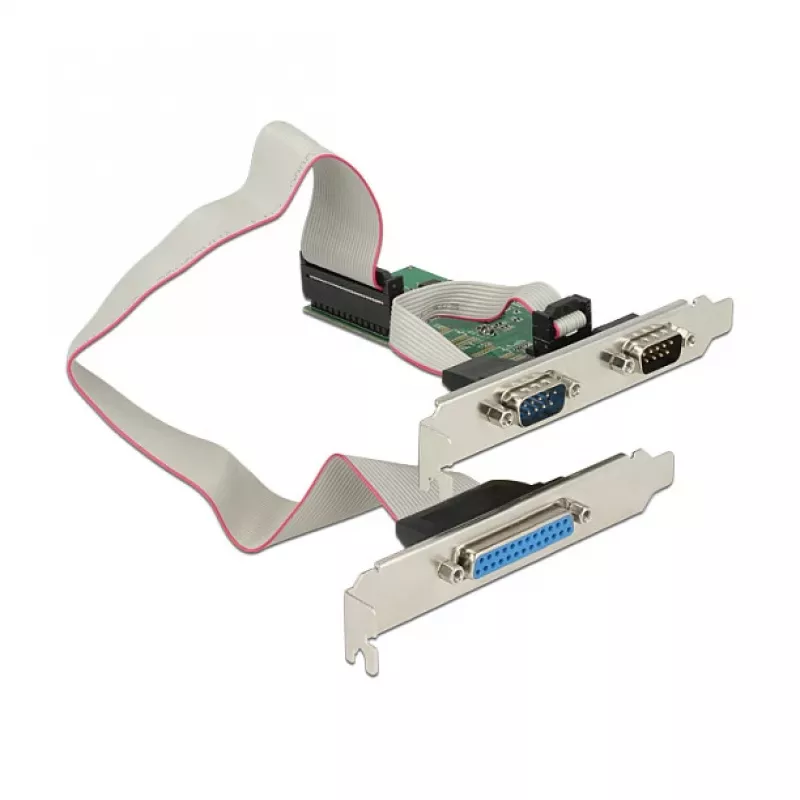

DeLOCK sisemine paralleel- ja jadaportide adapter (mudel 89556) on madalprofiiliga PCI Express laienduskaart, mis lisab lauaarvutile või mini-arvutile kaks välist RS-232 jadaporti ja ühe välise paralleelpordi (IEEE 1284). Põhinedes ASIX AX99100 kiibistikul ja pakkudes 256-baidist FIFO puhverdust, on kaart mõeldud pärandvälisseadmete (nt printerid, skannerid ja jadaseadmed) ühendamiseks piiratud ruumiga süsteemides.

Eelised

See PCIe-kaart pakub kompaktset madalprofiiliga lahendust jada- ja paralleelliideste lisamiseks ilma täiskõrgust pesa nõudmata. ASIX AX99100 kiibistik 256 B FIFO-ga parandab ühendatud seadmete andmetöötlust. Kaasasolevad madalprofiiliga kronsteinid võimaldavad paigaldada mini-arvutitesse, säilitades samas ühilduvuse levinud Windowsi opsüsteemidega, ja roheline trükkplaadi disain sobib diskreetselt väikestesse korpustesse.

Sobib

Peamised tehnilised andmed

Kasutusjuhend

Lülitage arvuti välja ja eemaldage toitejuhe. Avage korpus ja sisestage adapter vabasse PCIe-pessa. Kinnitage kaart sobiva kronsteiniga (standardne või madalprofiil) sõltuvalt korpusest. Ühendage välisseadmed kahe jadapordi DB9 ja paralleelpordiga tagapaneelil. Sulgege korpus, ühendage toide uuesti ja käivitage süsteem. Paigaldage kõik nõutavad draiverid, mida teie Windowsi versioon toetab, et täielik funktsionaalsus tagada.

Soovitused

Kasutage varjestatud jadakaableid töökindlaks RS-232 sidepidamiseks elektriliselt mürakeses keskkonnas ja kontrollige enne kasutuselevõttu draiveri ühilduvust oma konkreetse Windowsi väljaandega. Veenduge, et kaart on kindlalt PCIe-pesas ja et madalprofiiliga kronstein on väikese vormiteguriga korpuste jaoks õigesti kinnitatud.
