InLine liidesekaart 4 pordiga jadaport 9 pin PCIe PCI-Express 76623C

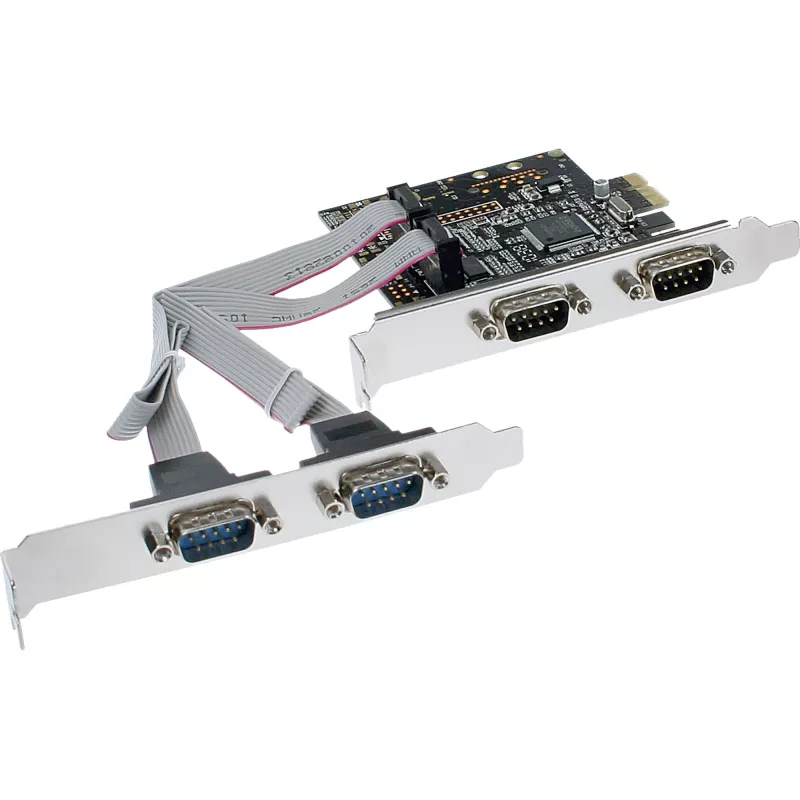

InLine liidesekaart 4 pordiga jadaport 9 pin PCIe (mudel 76623C) on PCI-Express (x1) lisakaart, mis pakub nelja RS-232 jadaporti DB-9 pistikutega. See vastab PCI-Express baasspetsifikatsiooni versioonile 1.1 ja on mõeldud paigaldamiseks kahte kõrvuti asuvasse PCIe pesasse. Kaart ühildub paljude operatsioonisüsteemidega, sealhulgas Windows (2000, XP, Vista, 7, 8 ja Server versioonid), Linux, Mac OS X ja DOS, ning põhineb Moschip MCS9904CV-AA kiibistikul.

Eelised

See PCIe jadakaart toetab üherealist (x1) PCI-Express tööd läbilaskevõimega kuni 2,5 Gb/s ja pakub nelja sõltumatut RS-232 porti. Iga UART ühildub tööstuslike 16C450/16C550 standarditega ja sisaldab kiibil 256-baidist FIFO-d saatmis- ja vastuvõtuteede jaoks, et parandada andmevoogu. Kaart toetab riist- ja tarkvaralist voo juhtimist, mitut andmevormingut (5, 6, 7, 8 bitti), erinevaid paarsuse valikuid (Paaris, Paaritu, Puudub, Tühik, Mark) ja 1 või 2 stoppbitti. Spetsiaalne püsivara variant võib toetada kõrgemaid pordi kiirusi kuni 1 Mb/s; standardne maksimaalne pordi kiirus on 230,4 kb/s.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage kaart vabasse PCIe x1 pessa (kaart hõivab kaks kõrvuti asetsevat pesa ruumi) väljalülitatud süsteemis ja kinnitage see korpuse külge. Ühendage jadaseadmed nelja DB-9 porti, kasutades sobivaid RS-232 kaableid. Pärast sisselülitamist installige oma operatsioonisüsteemi jaoks vajalikud draiverid, kui neid ei pakuta automaatselt. Seadistage pordi parameetrid (edastuskiirus, andmebitid, paarsus, stoppbitid ja voo juhtimine) operatsioonisüsteemis või rakenduses, et need vastaksid ühendatud seadmetele.

Soovitused

Stabiilse side tagamiseks sobitage jadapordi seaded mõlemas otsas ja lubage voo juhtimine, kui ühendate seadmeid, mis nõuavad püsivalt kõrgeid andmeedastuskiirusi. Kasutage kvaliteetseid varjestatud jadakaableid ja vältige pikki kaablijookse elektriliselt mürarikkas keskkonnas. Enne kasutuselevõttu kontrollige draiveri ühilduvust oma konkreetse operatsioonisüsteemi versiooniga.
