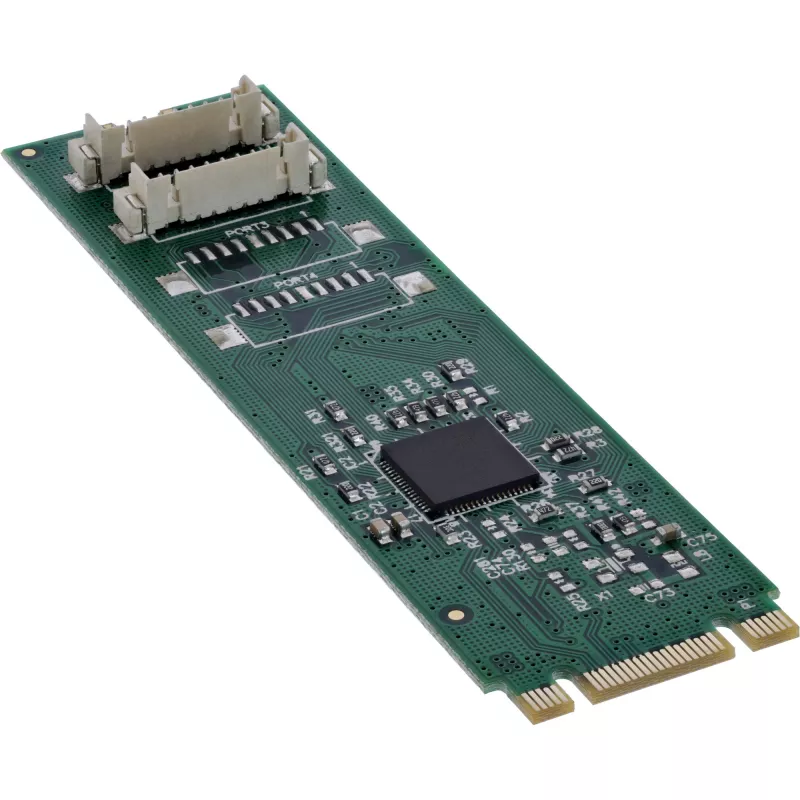

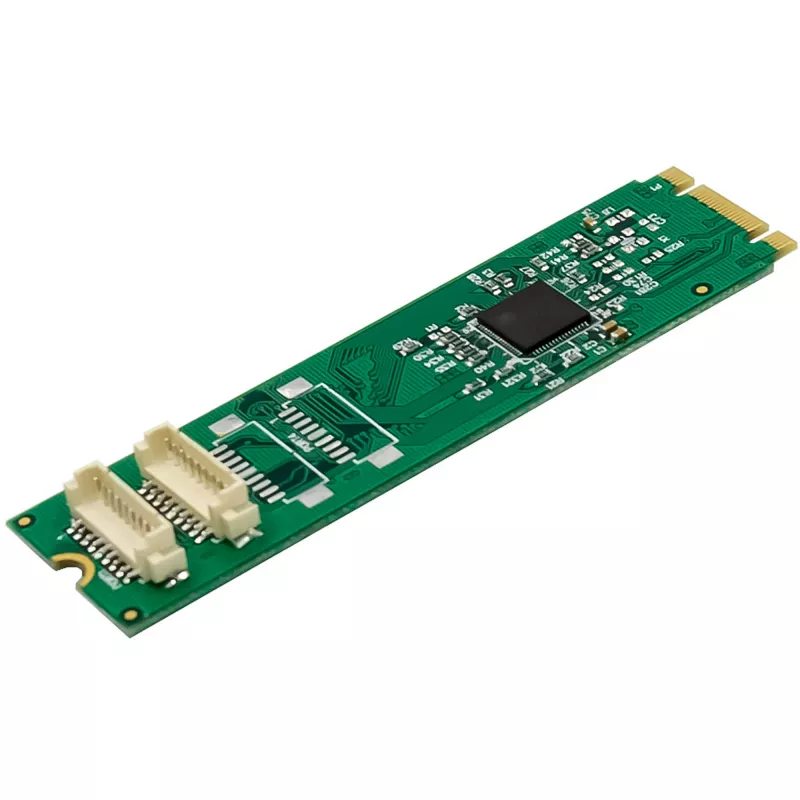

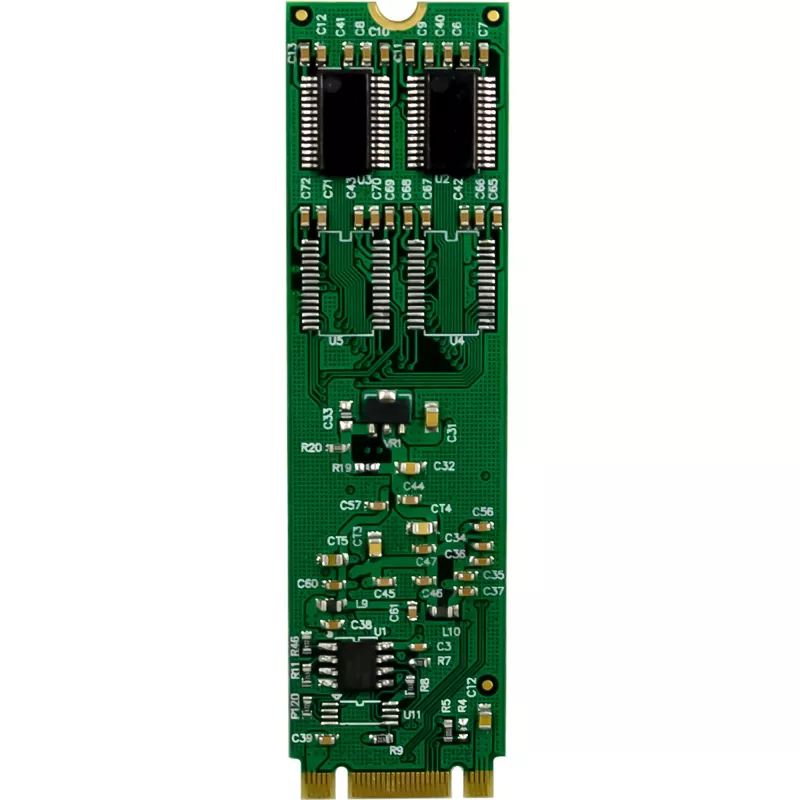

InLine 76660X Sisemine jadaadapter M.2 isane 4 Gbit/s

Kompaktne M.2 kuni 2x RS-232 muundur jadarakenduste jaoks
PCIe 2.0 liides (5 GT/s) usaldusväärseks ja kiireks andmeedastuseks
Integreeritud ASIX AX99100 kontroller toega 16C950 UART ühilduvusele
Kaks DB9-9-pin jadaporti tööstuslikeks ja jadarakendusteks
Pardal LED-indikaator tööaktiivsuse kuvamiseks
Täiendavat draiverit pole vaja

InLine® liidesekaart M.2 kuni 2x jada 9-pin pistikuga pakub kompaktset ja võimsat lahendust süsteemi laiendamiseks kahe jada RS-232 DB9 liidesega. Adapter kasutab PCIe 2.0 liidest (5 GT/s) ja integreerib ASIX AX99100 kontrolleri, mis ühildub 16C950 UART-iga, võimaldades usaldusväärset ja paindlikku jadasidet.
Maksimaalse edastuskiirusega kuni 1 Mb/s sobib kaart ideaalselt tööstuslikeks rakendusteks, manussüsteemideks ja jadajuhtimisseadmeteks. Rajakonfiguratsiooni automaatne tuvastamine tagab sujuva süsteemiintegratsiooni.
Toide antakse otse M.2 pesa kaudu (3,3 V), seega pole täiendavat toiteühendust vaja. Kaasas on kaks madalaprofiililist pesaklambrit kaardi paindlikuks kasutamiseks erinevates korpustes.
Tehnilised andmed:

Siini tüüp ja PCIe: M.2 PCIe lõpp-punkti kontroller (üherajaline, PCIe 2.0 5 GT/s)
Ühendus – liidesed:
1 x 59-pin M.2 pesa (B+M võti)
2 x jada RS-232 DB9 pistik (9-pin)

Kontroller/kiibistik: ASIX AX99100
Jadaliidesed:
Maksimaalne edastuskiirus: kuni 1 Mb/s
Andmebitid: 5, 6, 7, 8, 9 bitti
Voo juhtimine: puudub, Xon/Xoff, RTS/CTS
Paarsus: paaris, paaritu, puudub, märgistatud, tühi
FIFO puhver: 256 baiti

Töötemperatuur: -40 °C kuni +85 °C
Mõõtmed: 22 mm x 80 mm (M.2 plaat)

Omadused:

Rajakonfiguratsiooni automaatne tuvastamine käivitamisel
Pardal LED-indikaator lugemis-/kirjutamisaktiivsuse kuvamiseks
Toide M.2 pesa kaudu (3,3 V)
Toetus kaugäratusele, toitehaldusele ja DMA-le
Täiendavat draiverit pole vaja

Süsteeminõuded:Riistvara:

Arvuti vaba M.2 pesaga (B+M võti, mis toetab PCIe-d)
Emaplaat PCI Express 2.0 või uuemaga

Operatsioonisüsteemi tugi:

Windows: 11, 10, 8.1, 8, 7, Vista, XP
Linux: alates kerneli versioonist 2.6.31

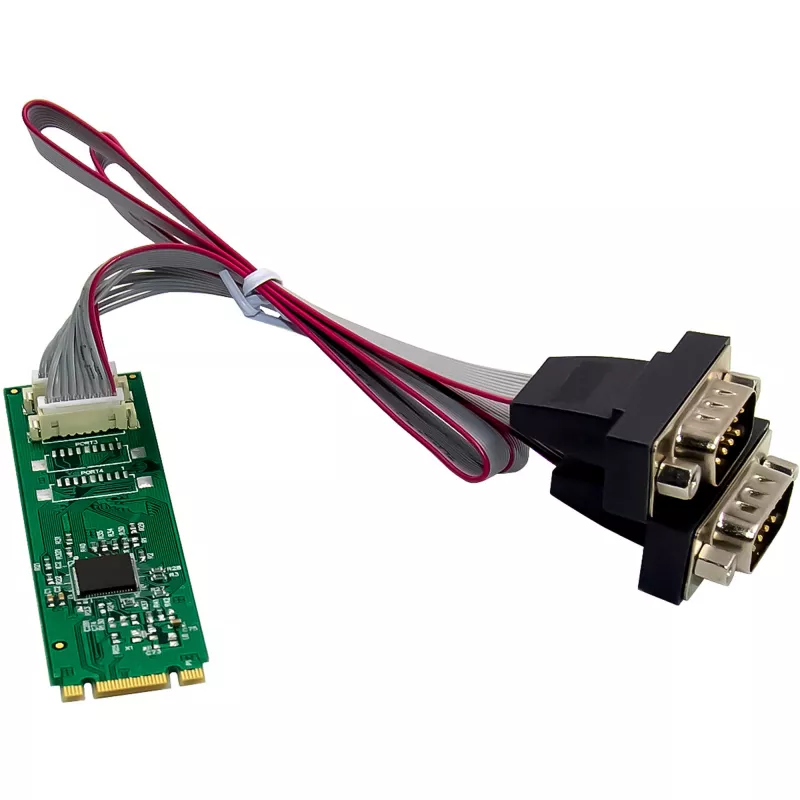

Tarnekomplekt:

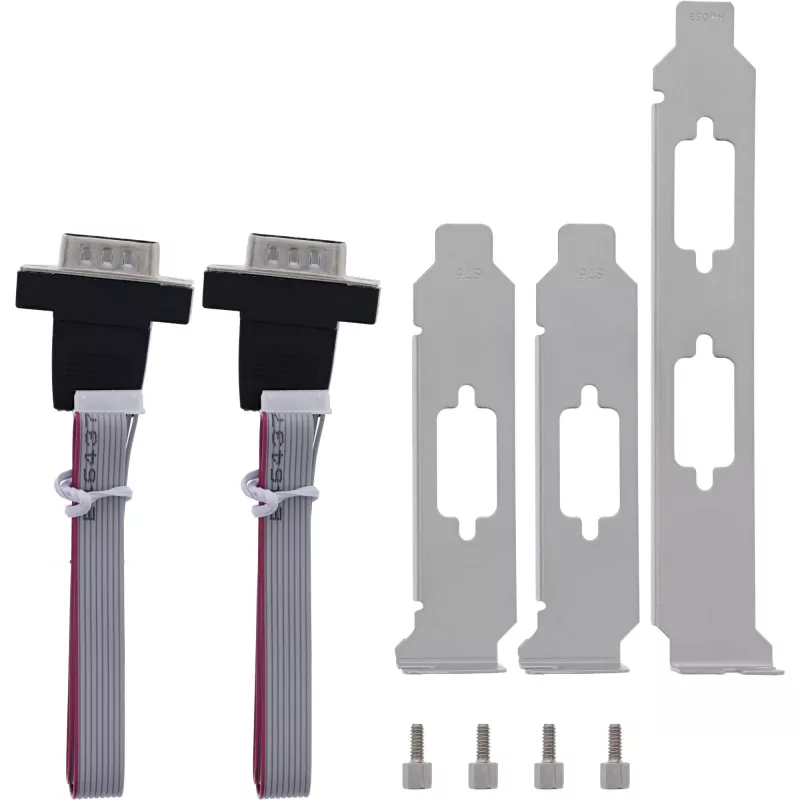

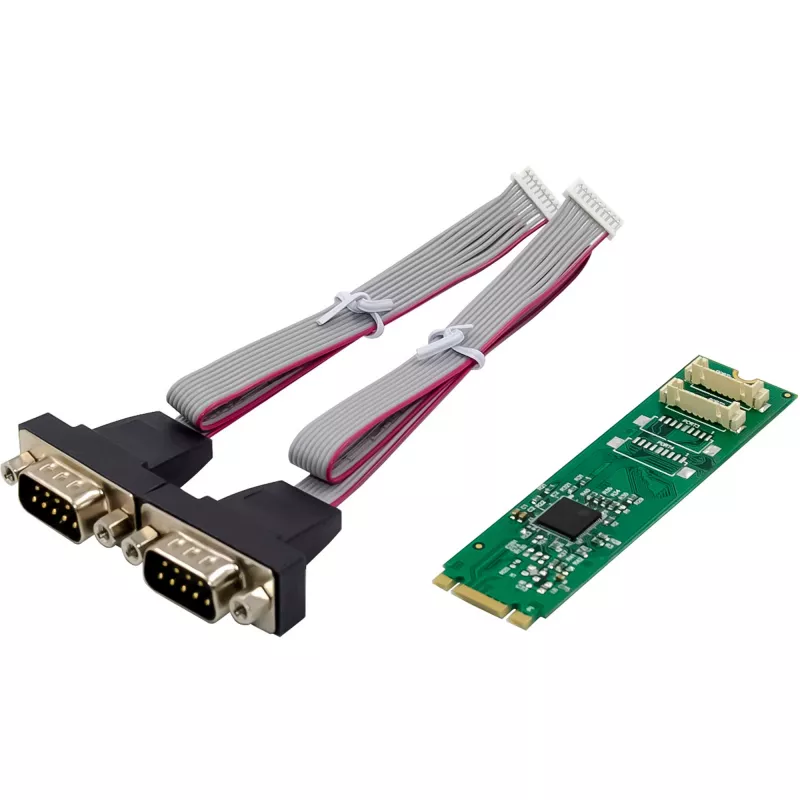

1 x InLine® liidesekaart M.2 kuni 2x jada 9-pin pistikuga
2 x madalaprofiililine pesaklamber
1 x kõrgeprofiililine pesaklamber
2 x DB9-9-pin jadakaabel (20 cm pikkus)
4 x kruvi
1 x draiveri CD
1 x kasutusjuhend (saksa/inglise keeles)
Töötemperatuur: 0° C – 55° C
Hoiutemperatuur: -40° C – 70° C
Niiskus: 10% - 90% mittekondenseeruv

InLine 76660X. Hostiliides: M.2, Väljundliides: Jada, Hostiliidese sugu: Isane. Päritoluriik: Taiwan. Kiibistik: ASIX AX99100, Andmeedastuskiirus (max): 4 Gbit/s. Toitepinge: 3,3 V. Toetatud Windowsi operatsioonisüsteemid: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Toetatud Linuxi operatsioonisüsteemid: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Toetatud serveri operatsioonisüsteemid: Windows Server 2012 R2

Kuidas kasutada

Paigaldage InLine 76660X emaplaadi vabasse M.2 pesasse (B+M võti), mis toetab PCIe-d. Kinnitage kaart kaasasoleva kruviga ja valige süsteemi korpuse jaoks sobiv madala- või kõrgeprofiililine klamber. Ühendage jadaseadmed kahe DB9 pordiga kaasasolevate DB9 kaablite abil. Adapter saab toite M.2 pesast; välist toiteühendust pole vaja. Toetatud operatsioonisüsteemides (Windows 11–XP ja Linux kernel 2.6.31 või uuem) tuvastatakse seade ilma täiendavate draiveriteta.

Soovitused

Usaldusväärse jadaside tagamiseks kasutage vajadusel varjestatud DB9 kaableid ja veenduge, et hosti emaplaadi BIOS on konfigureeritud lubama M.2 PCIe lõpp-punkte. Kontrollige operatsioonisüsteemi
