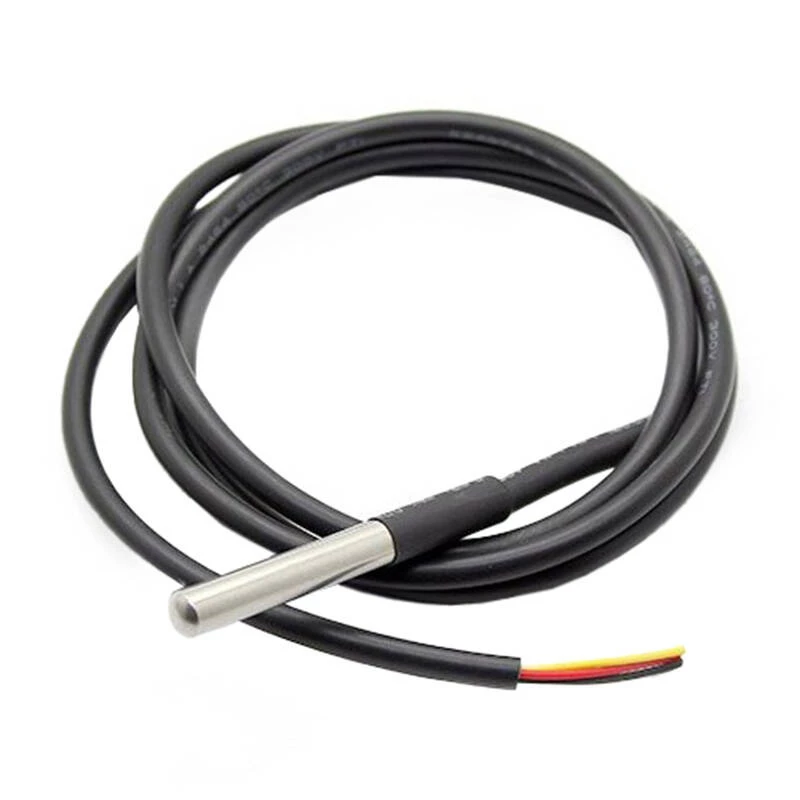

Temperatuuriandur Shelly DS18B20 3 m kaabliga

Juhtmega temperatuuriandur Shelly DS18B20 3 m kaabliga pakub ühepunktilisi digitaalseid temperatuurinäite, kasutades DS18B20 andurielementi. See on mõeldud ühendamiseks ühilduvate Shelly seadmete ja muude kontrolleritega, mis toetavad DS18B20 andurit, ning võimaldab kaugtemperatuuri jälgimist kompaktses kaabliküljes vormiteguris. 3 m kaabel võimaldab paindlikku paigutust süsteemides, kus põhikontroller on mõõtepunktist kaugel. Andur sobib siseruumides ja kaitstud välistingimustes kasutamiseks, kui see on kaitstud otsese vee sissetungi ja äärmise mehaanilise pinge eest.

Eelised

Shelly DS18B20 andur pakub täpseid digitaalseid temperatuurimõõtmisi lihtsa juhtmestiku ja usaldusväärse sidega üle anduriliidese. Selle 3 m kaabel võimaldab ulatust paigaldamiseks HVAC-süsteemides, korpustes, seadmetes või väikestes keskkonnatsoonides. DS18B20 elemendil põhinev lahendus tagab ühilduvuse paljude kontrolleritega ja prognoositava soojustõhususe tüüpilistes ümbritseva temperatuuri vahemikes. Anduri kompaktne ots ja painduv kaabel muudavad selle paigutamise kanalitesse, mahutitesse või kitsastesse ruumidesse lihtsaks, minimeerides paigalduskeerukust.

Sobib

• HVAC temperatuuri jälgimiseks ja juhtimiseks
• Akvaariumi ja terraariumi temperatuuri mõõtmiseks
• Külmikute, sügavkülmikute ja külmhoonete jälgimiseks
• Kasvuhoone või väikesemahulise põllumajanduse temperatuuri tajumiseks
• Manusprojektide ja DS18B20-ga ühilduvate kontrollerite jaoks

Peamised spetsifikatsioonid

• Anduri tüüp: DS18B20 digitaalne temperatuurianduri element
• Kaabli pikkus: 3 meetrit, painduv isoleeritud juhe
• Mõõtevahemik: tüüpiline DS18B20 töövahemik (-55 °C kuni +125 °C) parima täpsusega tavalistes ümbritseva keskkonna vahemikes
• Eraldusvõime: kuni 12-bitine teisendus (seadmest sõltuv, kui kasutatakse ühilduva kontrolleriga)
• Liides: ühejuhtmeline digitaalsiin, mis ühildub DS18B20 protokolliga
• Anduri vormitegur: suletud anduriots koos kaabliga kaugpaigutuseks

Kasutamine

Ühendage Shelly DS18B20 andur ühilduva Shelly seadme või kontrolleriga, järgides kontrolleri juhtmestikuskeemi DS18B20 anduri jaoks: ühendage andmejuhe määratud anduri sisendisse ning ühendage toide ja maandus vastavalt hostseadme nõuetele. Asetage anduriots mõõtepunkti ja kinnitage kaabel, et vältida pinget anduri ühendusele. Pärast juhtmestamist konfigureerige hostseade lugema temperatuuri DS18B20 sisendist ja valige sobiv eraldusvõime või proovivõtu intervall, nagu kontroller toetab. Kontrollige näite hosti liideses ja laske pärast paigutamist lühikest aega stabiliseeruda, et tagada täpne mõõtmine.

Soovitused

Usaldusväärse pikaajalise töö tagamiseks vältige kaabliühenduse või anduriotsa otsest kokkupuudet avatud veega, välja arvatud juhul, kui hosti dokumentatsioon kinnitab sukeldatavuse sobivust. Juhtige kaabel eemale tugevatest soojusallikatest või liikuvatest osadest ning kinnitage see mehaanilise pinge vältimiseks. Välistingimustes või niiskes keskkonnas kasutamisel tagage täiendav kaitse (nt kaitseümbris või kaablikõri) kaabli sisenemispunktides. Kalibreerige ja kontrollige näite hostisüsteemis, kui on vajalik täpne temperatuuri reguleerimine.
