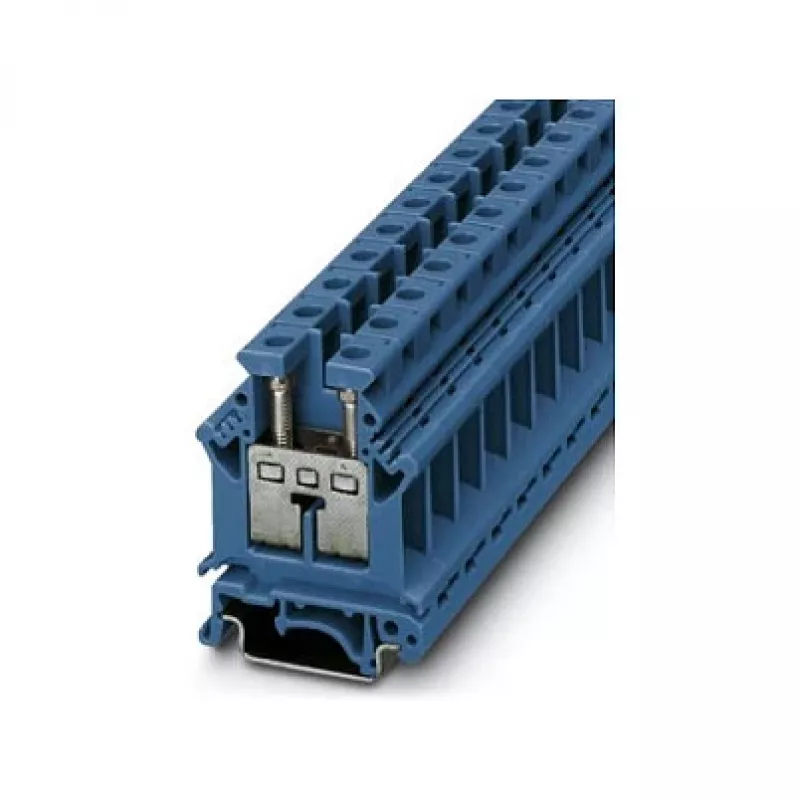

Phoenix 3006056 UK 16 N BU läbiv klemmliist, kruviühendus, 16 mm², 1000 V, 76 A, sinine

Tööstuslikes juhtpaneelides ja elektrijaotussüsteemides on usaldusväärne juhtmeühendus kriitilise tähtsusega, et vältida seisakuid ja ohutusriske. Phoenix 3006056 UK 16 N BU läbiv klemmliist tagab kindla kruviühenduse juhtmetele kuni 16 mm², tagades turvalise ja hooldusvaba ühenduse nõudlikes keskkondades.

Kellele see on mõeldud

See klemmliist on ideaalne paneeliehitajatele, masinatootjatele ja elektripaigaldajatele, kes vajavad töökindlat DIN-liistule kinnitatavat lahendust toitejaotuseks ja juhtimisjuhtmestikuks. See sobib kasutamiseks automaatikas, energeetikas ja hooneinfrastruktuuris, kus on vaja kõrgeid voolu- ja pingeväärtusi.

Peamised omadused

• Kruviühenduse tehnoloogia M4 keermega vibratsioonikindlaks kinnitamiseks
• Lai juhtmevalik: täisjuhe 0,5–25 mm², keerdjuhe 0,5–16 mm²
• Kõrged elektrilised nimiväärtused: 1000 V IEC, vool 76 A
• Kompaktne ühetasandiline disain ruumisäästlikuks DIN-liistule paigaldamiseks NS 35/7,5 või NS 35/15
• Sinine polüamiidkorpuse materjal, UL 94 V0 põlevusklass ohutuse suurendamiseks
• Töötemperatuur -60 °C kuni 105 °C karmide keskkondade jaoks

Tehnilised andmed

• Bränd: Phoenix Contact
• Mudel: 3006056
• MPN: 3006056
• EAN: 4017918091316
• Klemmi tüüp: läbiv klemmliist
• Ühendusmeetod: kruviühendus
• Nimiristlõige: 16 mm²
• Nimipinge (IEC): 1000 V
• Nimivool (IEC): 76 A
• Pesade arv: 1
• Tasandite arv: 1
• Paigaldustüüp: DIN-liist NS 35/7,5, NS 35/15
• Isolatsioonimaterjal: PA (polüamiid)
• Värv: sinine
• Juhtme ristlõige, täisjuhe: 0,5–25 mm²
• Juhtme ristlõige, keerdjuhe: 0,5–16 mm²
• Eemalduspikkus: 12 mm
• Keerme mõõt: M4
• Pingutusmoment: 1,5–1,8 Nm
• Töötemperatuur: -60 °C kuni 105 °C
• Põlevusklass (UL 94): V0
• Saasteaste: 3
• Liigpingekategooria: III

Näpunäited

Kasutage alati momentkruvikeerajat, mis on seatud 1,5–1,8 Nm, et tagada korralik kinnitus ilma juhet kahjustamata. Keerdjuhtmete puhul on soovitatav kasutada juhtmekeerme otsikuid, et vältida lahtiharutamist ja tagada usaldusväärne kontakt. Paigaldage klemmliist standardsele DIN-liistule ja jätke kõrge voolutugevusega rakendustes soojuse hajutamiseks piisavalt ruumi.
