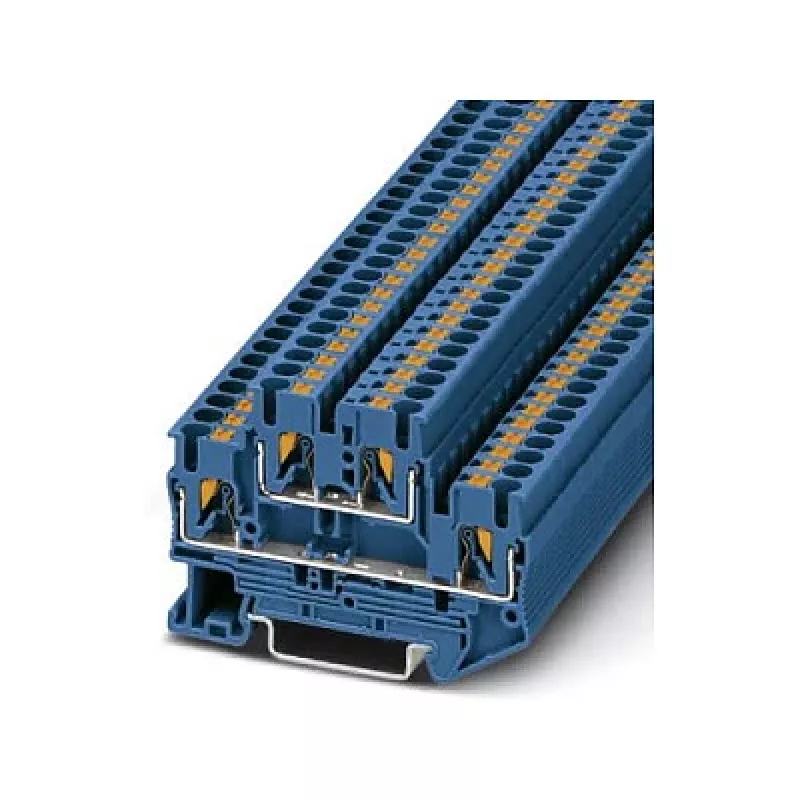

Phoenix 3210570 PTTB 2,5 BU kahetasandiline push-in klemm

Juhtkappides ja jaotuskarpides on ruum alati piiratud ning juhtmestiku tihedus pidevalt kasvab. Phoenix 3210570 PTTB 2,5 BU kahetasandiline klemmliist lahendab selle probleemi, pakkudes kahte ühendustaset ühe standardse klemmi jalajäljes. Selle push-in-tehnoloogia võimaldab sisestada täis- või keerdjuhtmeid otse ilma tööriistadeta, ilma keeramata ja ilma kruvisid kaotamata – nii muutub paneeliehitus kiiremaks ja usaldusväärsemaks. Sinine korpus identifitseerib selle selgelt neutraal- või erifunktsiooniga klemmina, samas kui kompaktne disain jätab DIN-liistule rohkem ruumi teistele komponentidele.

Kellele see on mõeldud

See klemmliist on loodud elektrikilpide ehitajatele, masinatootjatele ja hooldustehnikutele, kes peavad maksimeerima juhtmestiku tihedust ilma kasutusmugavust ohverdamata. See sobib tööstuslikele juhtimissüsteemidele, hooneautomaatikale ja kõikidele rakendustele, kus kaks eraldi vooluringi tuleb ühendada minimaalses ruumis. Kui töötate 2,5 mm² juhtmetega NS 35 DIN-liistudel ja hindate tööriistavaba juhtmestikku, sobib see klemm hästi teie töövoogu.

Peamised omadused

• Kahetasandiline disain: kaks sõltumatut ühendustaset ühes kompaktses korpuses, kahekordistades juhtmestiku tiheduse.
• Push-in-ühendus: sisestage täis- või keerdjuhtmed otse – ilma kruvikeerajata, vähendades montaažiaega.
• Neli ühenduspunkti: kaks igal tasandil, igaüks võtab vastu juhtmeid 0,14–4 mm² (täisjuhe) või 0,14–2,5 mm² (keerdjuhe).
• Sinine korpus: standardvärv neutraal- või erifunktsiooniga klemmide jaoks, hõlbustades kiiret tuvastamist.
• Kvaliteetne isolatsioon: polüamiid (PA) UL 94 V0 süttivusklassiga ohutuse ja vastupidavuse tagamiseks.
• Lai temperatuurivahemik: töötab vahemikus -60 °C kuni 105 °C, sobib karmidesse keskkondadesse.
• Globaalsed sertifikaadid: IEC, UL, CSA, VDE, EAC – tagab vastavuse erinevatel turgudel.

Tehnilised andmed

• Bränd: Phoenix Contact
• Mudel: PTTB 2,5 BU
• MPN: 3210570
• EAN: 4046356418997
• Tüüp: Kahetasandiline klemmliist
• Ühendusmeetod: Push-in
• Värv: Sinine
• Nimiriistlõige: 2,5 mm²

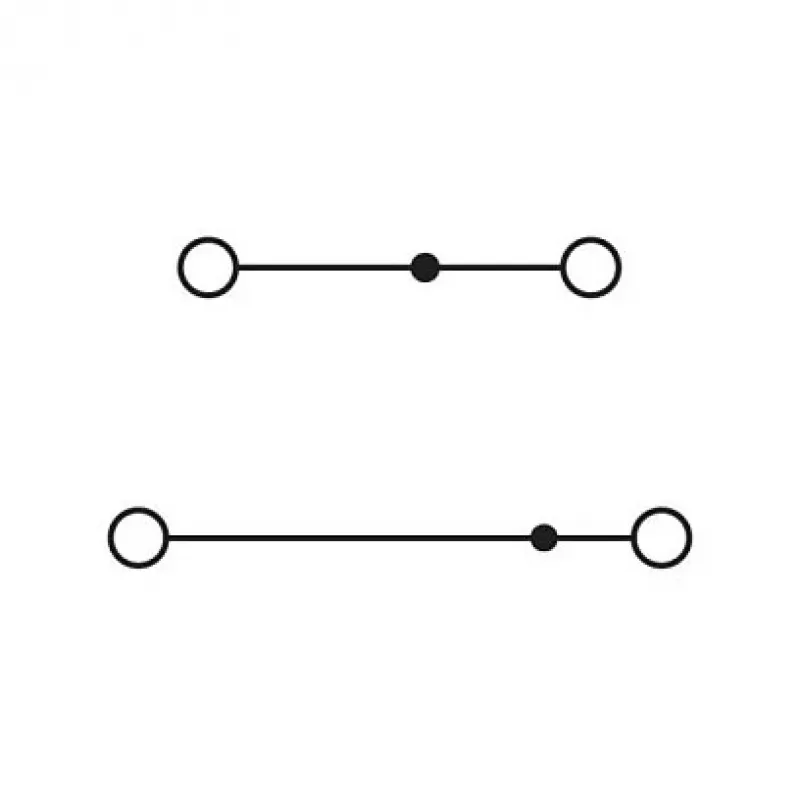

• Tasandite arv: 2
• Ühenduste arv: 4 (2 igal tasandil)
• Nimipinge (IEC): 500 V
• Nimivool (IEC): 22 A
• Juhtme ristlõige (täisjuhe): 0,14–4 mm² (26–12 AWG)
• Juhtme ristlõige (keerdjuhe): 0,14–2,5 mm² (26–12 AWG)
• Paigaldus: NS 35/7,5 ja NS 35/15 DIN-liist
• Korpuse materjal: Polüamiid (PA)
• Süttivusklass: UL 94 V0
• Eemalduspikkus: 10 mm
• Töötemperatuur: -60 °C kuni 105 °C
• Reostusaste: 3
• Kaitsetase: IP20
• Standardid: IEC 60947-7-1, UL, CSA, VDE, EAC

Näpunäited

Keerdjuhtmete kasutamisel paigaldage alati juhtmehülss, et tagada kindel push-in-ühendus ja vältida juhtmete katkemist. Täisjuhtmete puhul eemaldage isolatsioon 10 mm ja suruge otse sisse – vedrumehhanism haarab kindlalt. Juhtme vabastamiseks vajutage integreeritud oranži nuppu väikese kruvikeerajaga. Paigaldage klemm standardsele NS 35 DIN-liistule; see klõpsab ilma tööriistadeta paika. Tugeva vibratsiooniga keskkondades kontrollige, kas push-in-ühendus vastab teie konkreetsetele nõuetele, kuna kruviühendused võivad äärmuslikel juhtudel pakkuda suuremat püsivust.
