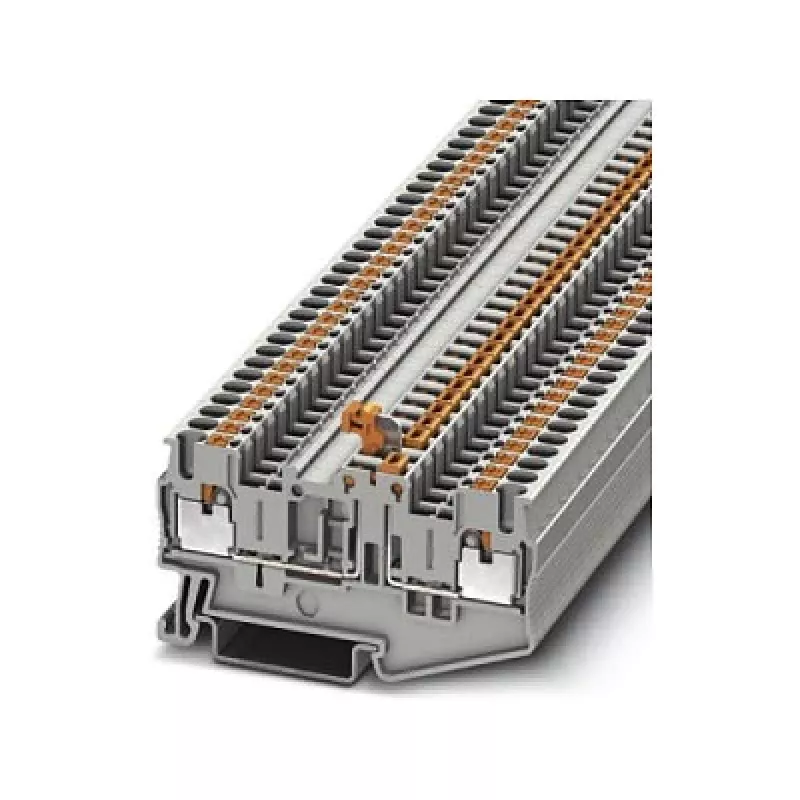

Phoenix Contact PT 2,5-MTB noalülitusega klemmiplokk

Phoenix Contact PT 2,5-MTB noalülitusega klemmliist pakub kompaktset push-in ühendussüsteemi DIN-liistule kinnitamiseks, võimaldades tööriistavaba juhtmestikku ja usaldusväärset vooluahela eraldamist tööstuslikes juhtpaneelides. Selle noalülitusmehhanism võimaldab vooluahelate kiiret ja ohutut lahtiühendamist testimiseks ja hoolduseks ilma juhtmeid eemaldamata.

Eelised

Push-in tehnoloogia vähendab juhtmestiku aega kuni 50% võrreldes kruviühendustega, aktsepteerides täis- ja paindlikke juhtmeid koos otsikute (ferrule) kasutamisega. Noalülitus pakub selget visuaalset oleku indikatsiooni ja seda saab kasutada tavalise kruvikeerajaga. Klemmliist on valmistatud leegiaeglustavast polüamiidist (UL 94 V0) suurema ohutuse tagamiseks ning selle kompaktne 5,2 mm laius säästab ruumi DIN-liistul.

Sobib kasutamiseks

• Tööstuslikud juhtpaneelid ja jaotusseadmed
• Signaali- ja juhtimisahelate eraldamine
• Testi- ja mõõteseadmed, mis vajavad sagedast lahtiühendamist
• Rakendused vibratsiooniga, kus kruviühendused võivad lõdveneda
• DIN-liistu koostud automaatikas ja protsessijuhtimises

Peamised tehnilised andmed

• Ühendustehnoloogia: Push-in
• Nimiristlõige: 2,5 mm²
• Nimipinge (IEC): 500 V
• Nimivool (IEC): 20 A
• Ühenduste arv: 2
• Kinnitusviis: DIN-liist NS 35/7,5 või NS 35/15
• Lahutustüüp: Noalülitus
• Värv: Hall
• Isolatsioonimaterjal: Polüamiid (PA)
• Eemalduspikkus: 10 mm
• Juhi ristlõige (täisjuhe): 0,14–4 mm²
• Juhi ristlõige (paindlik juhe): 0,14–2,5 mm²
• AWG vahemik: 26–12
• Töötemperatuur: -60 °C kuni 105 °C
• Süttivusklass: UL 94 V0
• Saasteaste: 3
• Liigpingekategooria: III

Soovitused

Optimaalseks tööks kasutage paindlike juhtmete puhul otsikuid (ferrule), et tagada usaldusväärne push-in ühendus. Kontrollige, et DIN-liistu tüüp vastab NS 35/7,5 või NS 35/15. Enne noalülituse kasutamist lülitage vooluahel alati pingest välja. Täieliku paigalduse jaoks kasutage koos Phoenix Contact otsaklambrite ja vaheseinadega.
