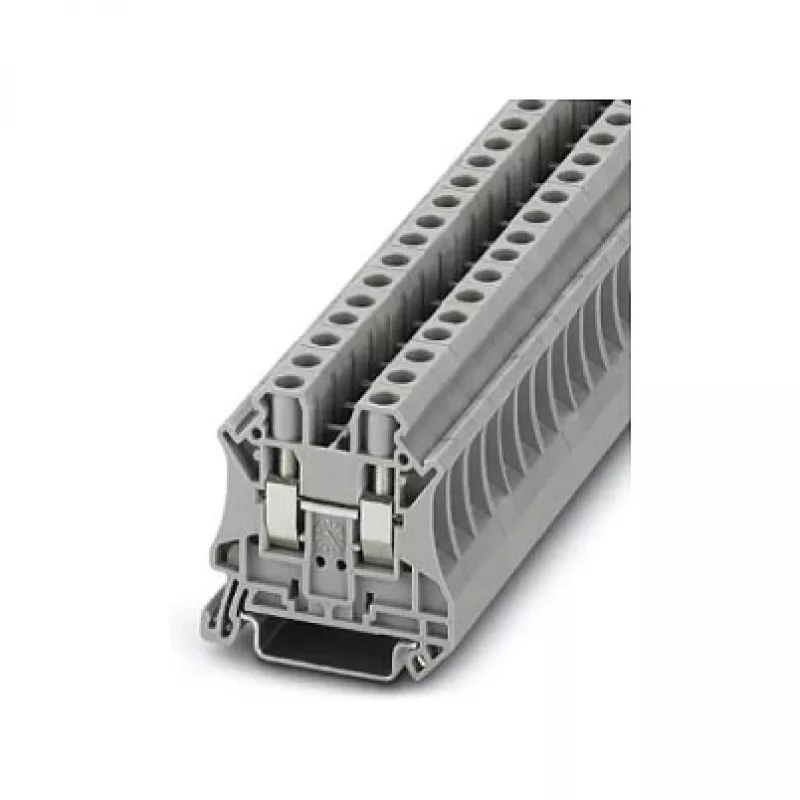

Phoenix Contact 3044131 UT 6 Läbiv klemmliide, kruviühendus, 6 mm², 1000 V, 41 A, hall

Juhtkappides ja jaotuskarpides on usaldusväärsed elektriühendused hädavajalikud. Phoenix Contact 3044131 UT 6 läbiv klemmliide tagab tugeva kruviühenduse juhtmetele kuni 6 mm², kindlustades turvalise ja hooldusvaba juhtmestiku tööstuslikes rakendustes.

Kellele see on mõeldud

See klemmliide on loodud elektriinseneridele, kilbikojaehitajatele ja hooldustehnikutele, kes vajavad usaldusväärset lahendust DIN-liistule kinnitamiseks automaatikas, energiajaotuses ja masinaehituses. See sobib keskkondadesse, kus on nõutud vibratsioonikindlus ja pikaajaline stabiilsus.

Peamised omadused

• Kruviühendus M4 keermega ja 1,5–1,8 Nm pingutusmomendiga vibratsioonikindlaks kinnitamiseks
• Nimiristlõige 6 mm² (AWG 20–8) talub kuni 41 A voolu pingel 1000 V
• Hall polüamiidkorpus, UL 94 V0 süttivusklass, töötemperatuur -60 °C kuni 105 °C
• Sobib standardsetele 35 mm DIN-liistudele (NS 35/7,5 ja NS 35/15) kiireks peale- ja mahaklõpsamiseks
• Laialdased rahvusvahelised sertifikaadid: UL, CSA, VDE, EAC, ATEX, IECEx ja merendussertifikaadid

Tehnilised andmed

• Tüüp: Läbiv klemmliide
• Ühendusmeetod: Kruvi
• Ühenduste arv: 2
• Positsioonide arv: 1
• Nimiristlõige: 6 mm²
• AWG vahemik: 20 - 8
• Nimipinge: 1000 V (IEC)
• Nimivool: 41 A (IEC)
• Nimilöögipinge: 8 kV
• Eemalduspikkus: 10 mm
• Keerme mõõt: M4
• Pingutusmoment: 1,5 - 1,8 Nm
• Isolatsioonimaterjal: PA (polüamiid)
• Värv: Hall
• Kinnitusviis: DIN-liist NS 35/7,5, NS 35/15
• Töötemperatuur: -60 °C kuni 105 °C
• Süttivusklass: UL 94 V0
• Saastumisaste: 3
• Liigpingekategooria: III

Näpunäited

Optimaalseks tööks veenduge, et juhtmed on eemaldatud 10 mm pikkuselt ja pingutatud ettenähtud momendiga. Peenjuhtmete puhul kasutage otsahülse, et vältida juhtmete laiali minemist. Klemmliidet saab kombineerida teiste UT-seeria plokidega standardsete otsakatete ja vaheseinte abil, et saavutada korralik ja ohutu koost.
