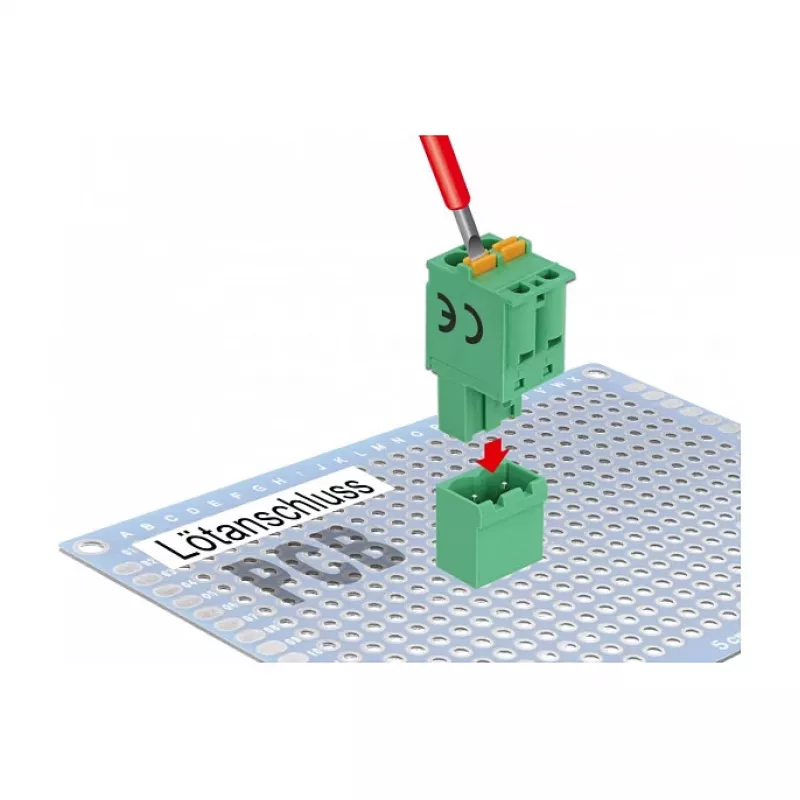

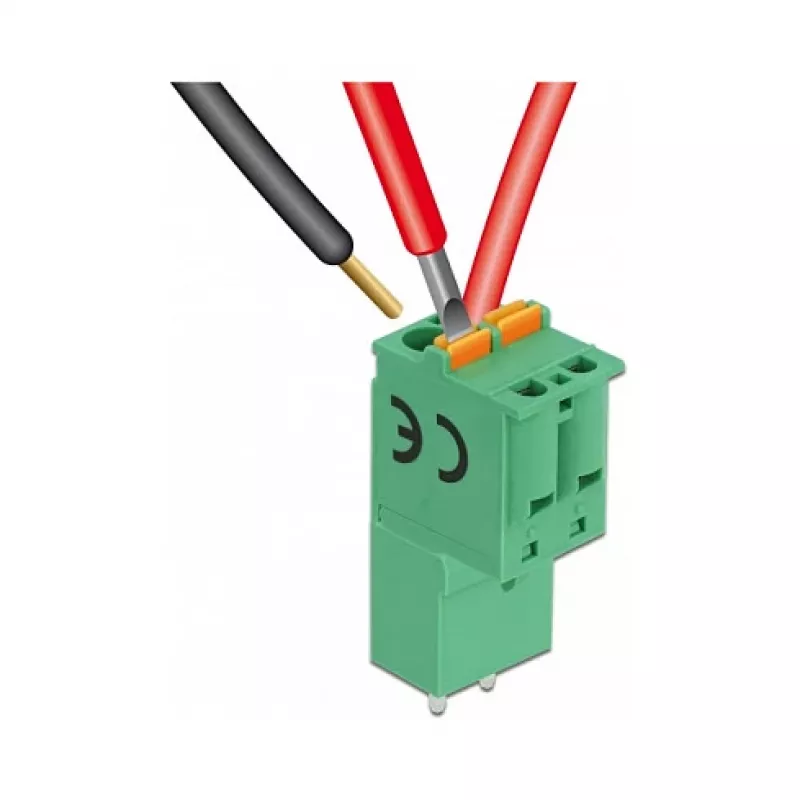

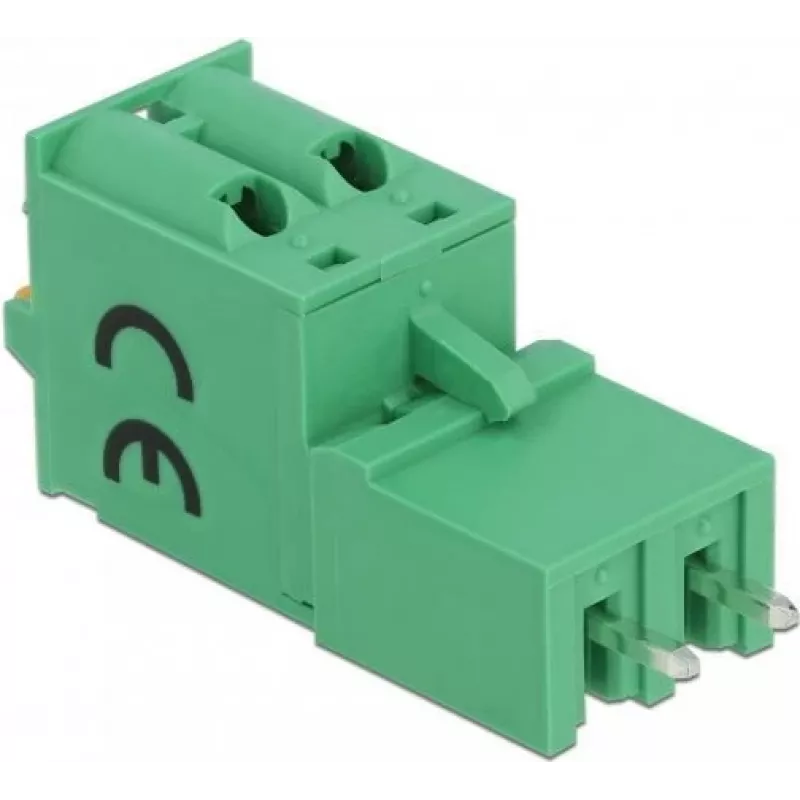

Delock klemmliistu komplekt trükkplaadile, 2 kontaktiga, 5,08 mm sammuga, vertikaalne 66500

Elektroonika ehitamisel või parandamisel nõuab juhtmete ühendamine trükkplaadiga sageli usaldusväärset, korduvkasutatavat ühenduspunkti. See Delocki klemmliistu komplekt pakub turvalist kruviklemmi liidest 2 kontaktiga ühendustele 5,08 mm sammuga, paigaldatuna vertikaalselt, et säästa plaadiruumi.

Kellele see mõeldud on

Ideaalne elektroonikahuvilistele, prototüüpimisele, tööstuslikele juhtpaneelidele ja trükkplaadi montaažile, kus on vaja eemaldatavat juhtmeühendust.

Peamised omadused

• 2 kontaktiga klemmliist 5,08 mm sammuga
• Vertikaalne orientatsioon läbiviiguks trükkplaadile
• Kruviklemmi ühendus sobib juhtmetele vahemikus 28 kuni 12 AWG (0,08 kuni 3,3 mm²)
• Nimiväärtus 300 V ja 10 A
• Korpus valmistatud polüamiid 66-st (PA66), UL 94V-0 tulekindluse klass
• Kontaktid on messingist tinatatud; kruvid on terasest tsingitud
• Töötemperatuuri vahemik: -40 °C kuni 105 °C
• Komplekt sisaldab 10 tükki

Spetsifikatsioonid

• Pistiku tüüp: Klemmliist
• Kontaktide arv: 2
• Samm: 5,08 mm
• Paigaldusorientatsioon: Vertikaalne
• Paigaldustüüp: Läbiviik trükkplaadile
• Ühendusmeetod: Kruviklemm
• Nimipinge: 300 V
• Nimivool: 10 A
• Juhtme läbimõõt: 28 - 12 AWG (0,08 - 3,3 mm²)
• Korpuse materjal: Polüamiid 66 (PA66)
• Kontakti materjal: Messing, tinatatud
• Kruvi materjal: Teras, tsingitud
• Isolatsioonitakistus: 500 MΩ 500 V DC juures
• Läbilöögipinge: AC 2000 V 1 minuti jooksul
• Kruvi pöördemoment: 0,5 Nm
• Tulekindluse klass: UL 94V-0
• Värv: Roheline
• Kogus komplektis: 10 tükki

Nõuanded

Veenduge, et trükkplaadi augud vastaksid 5,08 mm sammule. Kasutage sobiva pöördemomendiga kruvikeerajat, et vältida klemmide kahjustamist. Suurema voolu rakenduste puhul kontrollige juhtme läbimõõdu sobivust.
