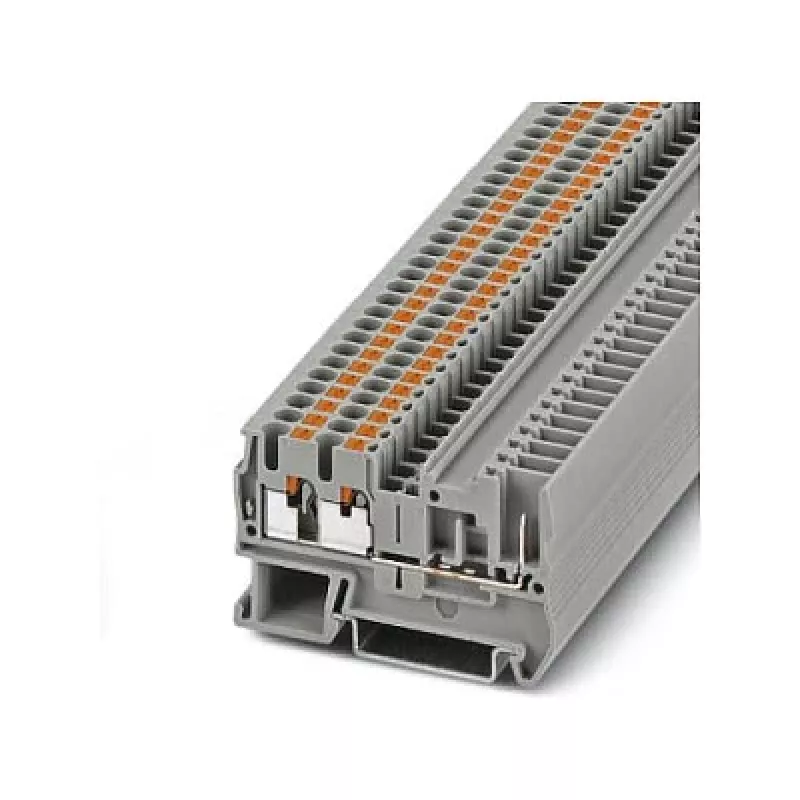

Phoenix Contact PT 2,5-TWIN/1P push-in läbiviiguklemm, hall, 24A, 500V, DIN-liistule, 26-12 AWG, 3 ühendust

Tööstuslikes juhtpaneelides ja elektrijaotuskilpides vajavad tehnikud usaldusväärseid ja ruumisäästlikke ühenduspunkte juhtmestiku jaoks. Phoenix Contact PT 2,5-TWIN/1P klemmliist vastab sellele vajadusele oma push-in ühendustehnoloogiaga, võimaldades kiiret ja tööriistavaba juhtmete ühendamist nii täis- kui ka keerdjuhtmetele. See hall läbiviiguklemmliist on mõeldud DIN-liistule kinnitamiseks ja pakub kolme ühenduspunkti ühe potentsiaali jaoks, muutes selle ideaalseks potentsiaali jaotamiseks ja ahelate ühendamiseks.

Peamised tehnilised andmed

• Ühendustehnoloogia: Push-in
• Klemmliistu tüüp: Läbiviiguklemmliist
• Potentsiaalide arv: 1
• Tasandite arv: 1
• Ühenduste arv: 3
• Nimipinge (IEC): 500 V
• Nimivool (IEC): 24 A
• Liigpingekindlus: 6 kV
• Juhi ristlõige, täisjuhe: 0,14 - 4 mm²
• Juhi ristlõige, keerdjuhe: 0,14 - 2,5 mm²
• AWG vahemik: 26 - 12
• Kinnitusviis: DIN-liist NS 35/7,5, NS 35/15
• Värv: Hall
• Isolatsioonimaterjal: PA (polüamiid)
• Süttivusklass (UL 94): V0
• Töötemperatuuri vahemik: -60 °C kuni 105 °C
• Eemalduspikkus: 8 - 10 mm
• Saasteaste: 3

Miks seda valida

Push-in ühendussüsteem vähendab oluliselt juhtmestiku aega võrreldes kruviklemmidega. Lihtsalt sisestage täisjuhe või keerdjuhe otsikuga kinnituspunkti ja ühendus on kindel. TWIN-disain pakub kahte ühenduspunkti tasandi kohta, võimaldades lihtsat potentsiaali jaotamist ilma täiendavate hüppajateta. Kompaktsed mõõtmed säästavad väärtuslikku ruumi DIN-liistul, samas kui kvaliteetne polüamiidkorpused tagavad vastupidavuse ja V0 süttivusklassi, suurendades ohutust.

Ideaalne kasutus

• Potentsiaali jaotamine juhtpaneelides
• Toite- või signaaliliinide ahelasse ühendamine
• Ruumipiirangutega DIN-liistu paigaldused
• Rakendused, mis nõuavad kiiret ja tööriistavaba juhtmestikku

Hea teada

Klemmliist ühildub standardsete DIN-liistudega NS 35/7,5 ja NS 35/15. See võtab vastu täisjuhtmeid ristlõikega 0,14 kuni 4 mm² ja keerdjuhtmeid ristlõikega 0,14 kuni 2,5 mm² (AWG 26-12). Töötemperatuuri vahemik -60 °C kuni 105 °C muudab selle sobivaks karmidesse keskkondadesse. Usaldusväärsete ühenduste tagamiseks järgige alati nõuetekohast eemalduspikkust 8-10 mm.
