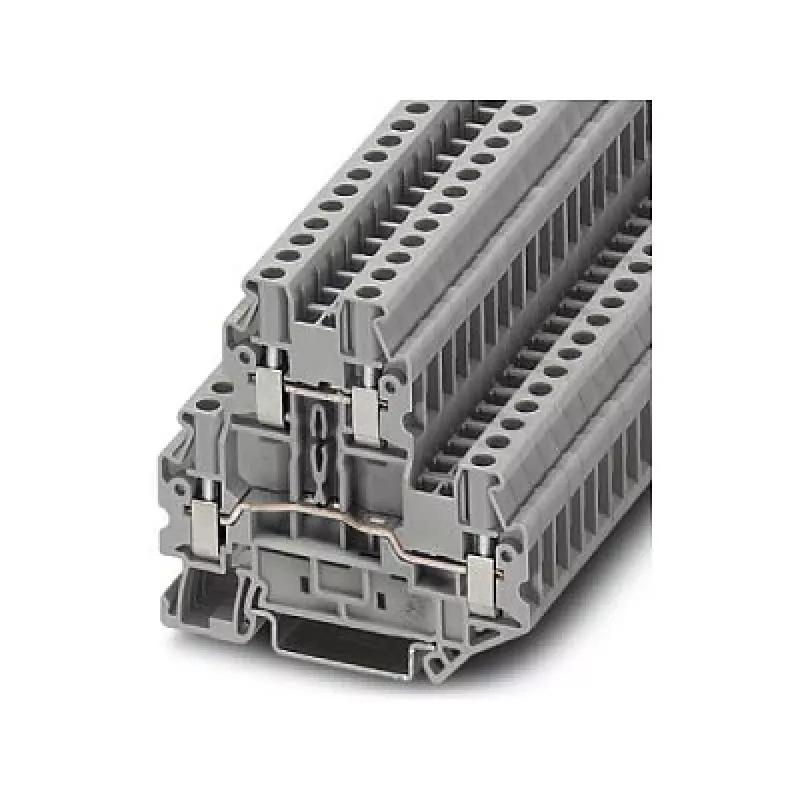

Phoenix 3044636 UTTB 2,5 kahetasandiline klemmliist

Paigaldusteks, kus ruum on piiratud, kuid ühenduvusnõuded on suured, pakub Phoenix 3044636 UTTB 2,5 kahetasandiline klemmliist kahte sõltumatut potentsiaalitaset ühes kompaktses korpuses. See disain kahekordistab juhtmestiku tihedust DIN-siinil ilma jalajälge suurendamata, muutes selle praktiliseks valikuks juhtkappide ja jaotuskilpide jaoks. Kruviühendussüsteem tagab usaldusväärse ja hooldusvaba kinnituse tahkete ja painduvate juhtmete jaoks kuni 2,5 mm², samas kui hall polüamiidist isolatsioon vastab UL 94 V0 süttivusnõuetele, suurendades ohutust.

Esiletõstetud omadused

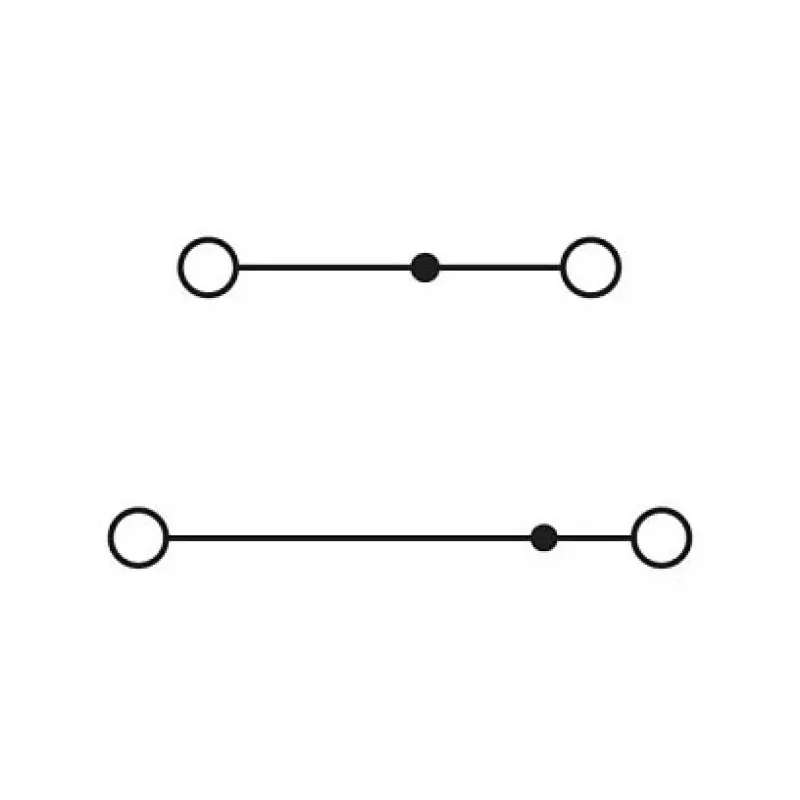

• Kahetasandiline disain: kaks potentsiaali ühes plokis, säästab siiniruumi.
• Kruviühendus M3 keermega, pöördemoment 0,5–0,6 Nm kindlaks kinnituseks.
• Lai juhtmevalik: 0,14–4 mm² tahke, 0,14–2,5 mm² painduv (AWG 26–12).
• Nimipinge 500 V / 24 A (IEC), reostusaste 3.
• Paigaldatav standardsele DIN-siinile NS 35/7,5 või NS 35/15.
• Isolatsioonimaterjal: polüamiid (PA), süttivusklass UL 94 V0.

Igapäevases kasutuses

Elektrikud hindavad lihtsat juhtmestikku: eemalda 9 mm isolatsiooni, sisesta juht ja pinguta kruvi ettenähtud pöördemomendini. Kahetasandiline paigutus hoiab juhtmestiku korras ja ligipääsetavana, vähendades rikkeotsingu aega. Ploki kompaktsed mõõtmed võimaldavad suure tihedusega paigutust ja vastupidav PA-korpus talub mehaanilist pinget ja soojuskoormust, mis on tüüpilised tööstuskeskkonnas.

Täielikud tehnilised andmed

• Tüüp: Kahetasandiline klemmliist
• Tasandite arv: 2
• Ühenduste arv: 4
• Potentsiaalide arv: 2
• Ühendusmeetod: Kruviühendus
• Nimipinge (IEC): 500 V
• Nimivool (IEC): 24 A
• Nimiristlõige: 2,5 mm²
• Juhi ristlõige tahke: 0,14–4 mm²
• Juhi ristlõige painduv: 0,14–2,5 mm²
• AWG vahemik: 26–12
• Eemalduspikkus: 9 mm
• Kruvikeere: M3
• Pingutusmoment: 0,5–0,6 Nm
• Paigaldustüüp: DIN-siin NS 35/7,5, NS 35/15
• Värv: Hall
• Isolatsioonimaterjal: PA (polüamiid)
• Süttivusklass: UL 94 V0
• Reostusaste: 3

Lõppmärkus

Loodud töökindluseks ja ruumisäästlikkuseks, on Phoenix 3044636 UTTB 2,5 usaldusväärne valik professionaalsetesse elektripaigaldistesse, mis nõuavad kompaktset ja suure tihedusega juhtmestikku.
