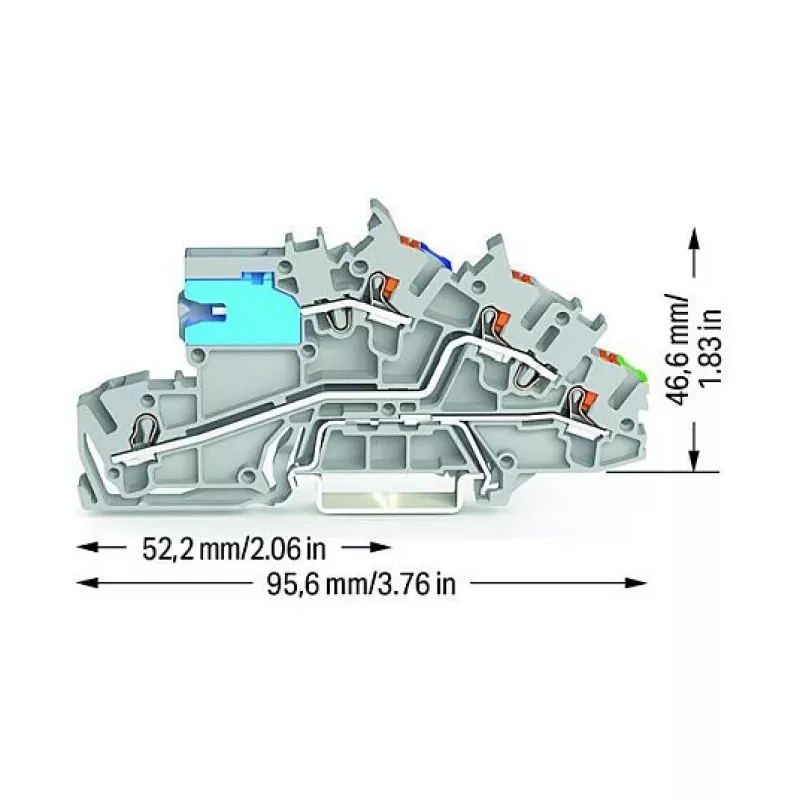

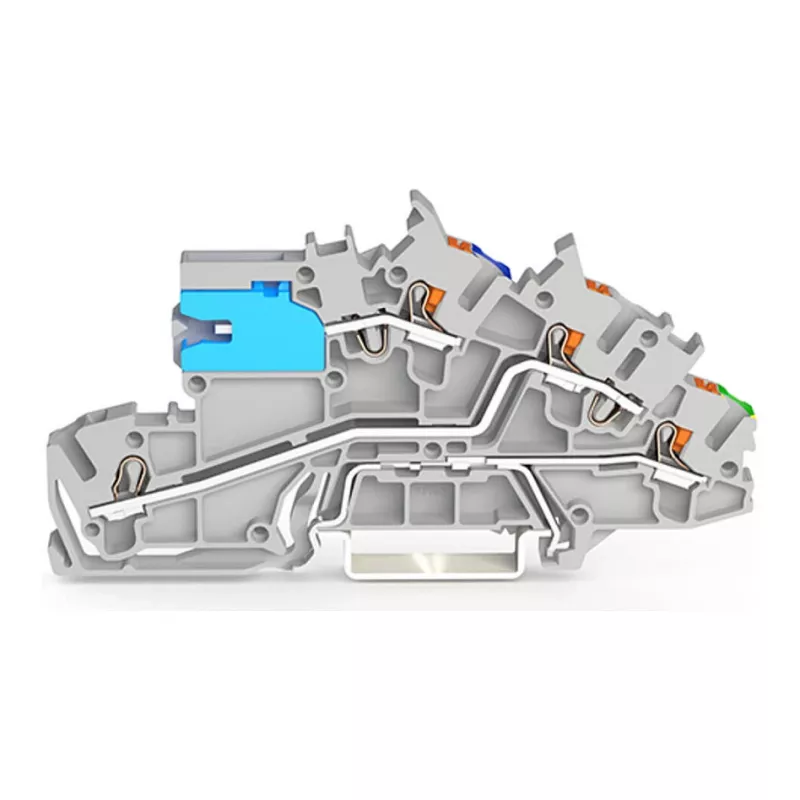

WAGO 2203-7541 paigaldusklemmliist N-lahutusliuguriga, NT/L/PE, hall

See paigaldusklemmliist WAGO 2203 seeriast ühendab kolm potentsiaali—N-eraldus, faas ja kaitsejuhistik—ühte kompaktsesse seadmesse DIN-35 siinile kinnitamiseks. Selle Push-in CAGE CLAMP® tehnoloogia võimaldab ühendada täis-, keerd- ja peenjuhtmeid ristlõikega 0,25 kuni 4 mm² ilma tööriistadeta, lihtsalt sisse lükates. Integreeritud N-eraldusliugur võimaldab neutraaljuhi ohutut eraldamist testimiseks ja hoolduseks, samas kui hall polüamiidkorpused tagavad usaldusväärse isolatsiooni ja mehaanilise stabiilsuse.

Eelised

Push-in CAGE CLAMP® ühendussüsteem vähendab juhtmestiku aega kuni 50% võrreldes kruviklemmidega. Juhtmeid hoitakse kindla kontaktjõuga, mis ei sõltu operaatorist, tagades vibratsioonikindlad ja hooldusvabad ühendused. N-eraldusliugurit saab kasutada ilma tööriistadeta ja see näitab selgelt lülitusseisundit. Klemmliist on ette nähtud 400 V ja 32 A jaoks, mistõttu sobib see paljudeks hoone paigaldusrakendusteks. Selle kompaktne disain säästab ruumi DIN-siinis ning polüamiidist (PA 66) korpus vastab põlevusklassile UL 94 V-0, tagades parema tuleohutuse.

Sobib kasutamiseks

• Jaotuskilbid ja tarbijakilbid elu- ja ärihoonetes
• Valgustus- ja pistikuahelate paigaldamine eraldi neutraali eraldusega
• Juhtkilbid, kus ruum on piiratud ja kiire juhtmestik on vajalik
• Rakendused, mis nõuavad perioodilist testimist või neutraaljuhi eraldamist
• Kasutamine täis-, keerd- ja peenjuhtmetega kuni 4 mm²

Peamised tehnilised andmed

• Ühendustehnoloogia: Push-in CAGE CLAMP®
• Potentsiaalide arv: 3 (N-eraldus, faas, kaitsejuhistik)
• Ühenduspunktide arv: 6
• Nimiristlõige: 4 mm² (12 AWG)
• Nimipinge (EN): 400 V
• Nimivool (EN): 32 A
• Nimilöögipinge: 6 kV
• Saastumisaste: 3
• Kaitsetase: IP20
• Isolatsioonimaterjal: Polüamiid (PA 66)
• Põlevusklass: UL 94 V-0
• Värv: Hall
• Kinnitusviis: DIN-35 siin
• Juhtme ristlõige (täis/keerd): 0,25 - 4 mm² (22 - 12 AWG)
• Juhtme ristlõige (peen): 0,25 - 4 mm² (22 - 12 AWG)
• Eemalduspikkus: 10 - 12 mm (0,39 - 0,47 tolli)
• Töötemperatuur: -35 kuni +85 °C
• Sertifikaadid: ENEC, UL, CSA, KEMA/KEUR

Soovitused

Elektrikutele ja kilbivalmistajatele pakub WAGO 2203-7541 usaldusväärset ja aega säästvat lahendust neutraaljuhtide ühendamiseks ja eraldamiseks jaotuskilpides. Selle tööriistavaba Push-in CAGE CLAMP® tehnoloogia ja selge N-eraldusliugur muudavad paigaldamise ja testimise lihtsaks. Klemmliistu vastavus rahvusvahelistele standarditele tagab ohutu töö erinevates keskkondades. Soovitame seda kombineerida WAGO 2203 seeria otsaplaatide ja märgistustarvikutega täieliku paigalduse jaoks.
