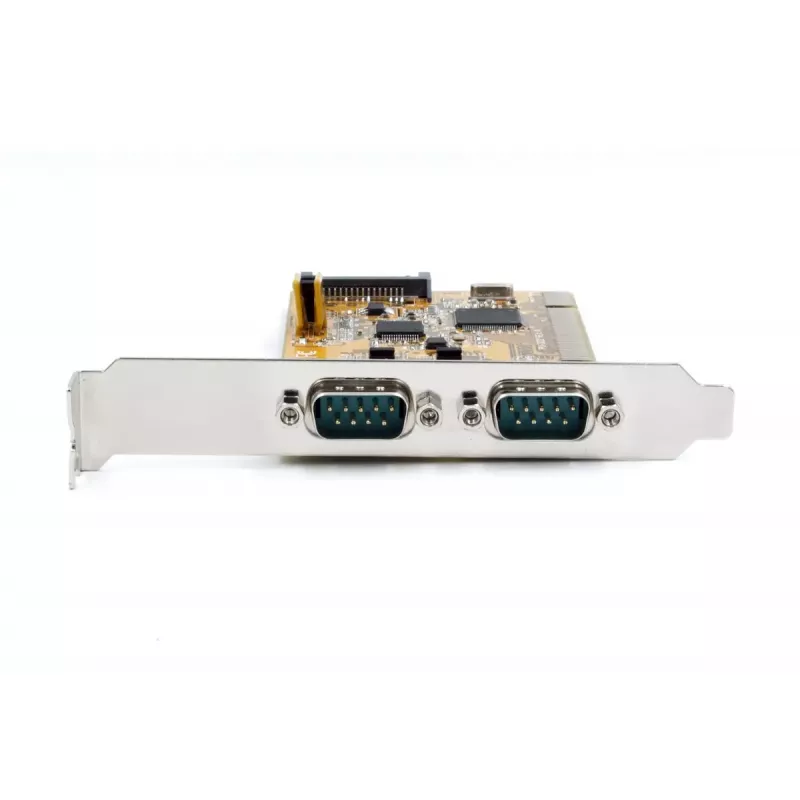

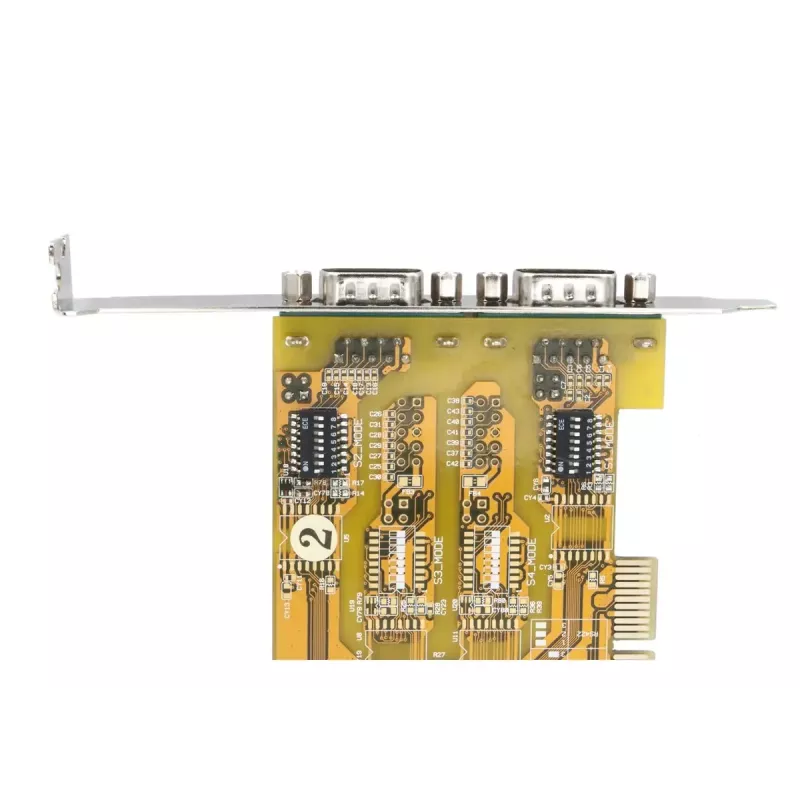

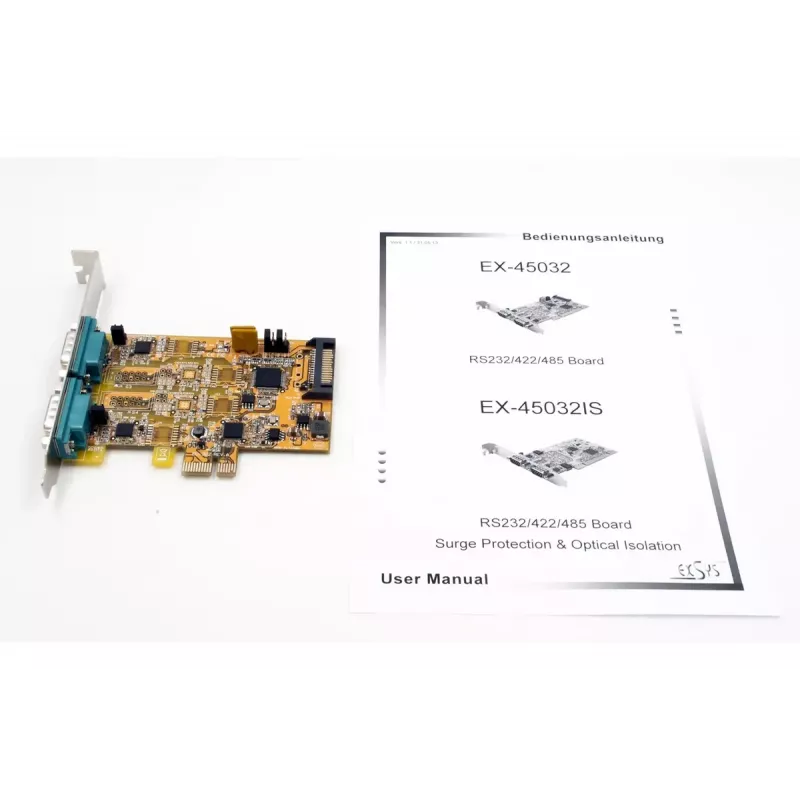

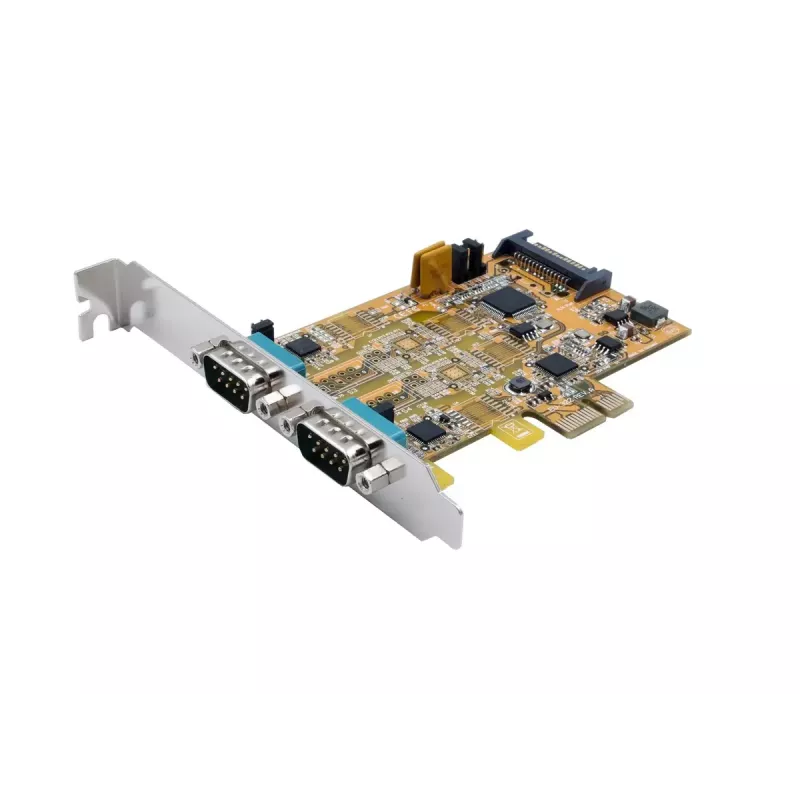

Liidesekaartide adapter EXSYS EX-45032

EXSYS EX-45032 PCI I/O kaart lisab kaks konfigureeritavat suure jõudlusega jadaporti arvutisse, väikesse tööjaama või serverisse PCI või PCI-X pesa kaudu. Iga port pakub UART 16C550-ga ühilduvat tööd ja seda saab iseseisvalt seadistada RS-232, RS-422 või RS-485 režiimile. Kaart toetab POS toidet 9. viigul (+5 V või +12 V valitav), ATTATM automaatset RS-485 saatja juhtimist ja on plug-and-play ühilduv.

Eelised

Kaart pakub paindlikku jadaühendust kahe pordiga, mis toetavad mitut standardit (RS-232/422/485) ja riistvaraga ühilduvaid 16C550 UART-e. Konfigureeritav POS toide 9. viigul lihtsustab integreerimist müügipunktiseadmetega, samas kui ATTATM automaatne RS-485 tugi hõlbustab pooldupleks-siinijuhtimist. Plug-and-play töö ja PCI/PCI-X vormitegur võimaldavad lihtsat paigaldamist paljudesse süsteemidesse.

Sobib

• Tööstuslikele juhtimissüsteemidele, mis vajavad usaldusväärseid jadalülisid
• Müügipunktiterminalidele ja välisseadmetele
• Pärandsideseadmete ühendamiseks serverite ja tööjaamadega
• RS-485 mitmiklangemisvõrkudele ja jadaseadmevõrkudele

Peamised tehnilised andmed

• Liidesed: 2 jadaporti, valitav RS-232 / RS-422 / RS-485
• UART: 16C550-ga ühilduv
• FIFO puhver: 16 baiti
• Andmebitid: 7 või 8
• Stoppbitid: 1, 1,5 või 2
• POS toide: +5 V / +12 V valitav 9. viigul
• Siin: PCI / PCI-X
• Automaatjuhtimine: ATTATM automaatne RS-485 saatja tugi
• MPN: EX-45032, EAN: 4718359450327

Kasutamine

Paigaldage EXSYS EX-45032 vabasse PCI või PCI-X pessa hostsüsteemis, kinnitage kaart ja ühendage jadakaablid DB9 pistikutesse. Seadistage iga port vajalikule standardile (RS-232, RS-422 või RS-485) ja määrake POS toide 9. viigul, kui väline seade vajab toidet. Installige süsteemi või müüja poolt pakutavad draiverid, kui vaja; kaart toetab plug-and-play tuvastamist ühilduvates opsüsteemides. RS-485 tööks tagage, et lõpetus ja eelpingestus vastavad teie siinitopoloogiale ning lubage ATTATM automaatne RS-485, kui automaatne saatja juhtimine on soovitud.

Soovitused

Kasutage tööstuskeskkondades varjestatud jadakaableid ja korralikke maandusühendusi müra vähendamiseks. RS-485 võrkude puhul järgige soovituslikku lõpetus- ja eelpingestustakistite paigutust ning vältige tähttopoloogiaid, et tagada usaldusväärne mitmiklangemisside.
