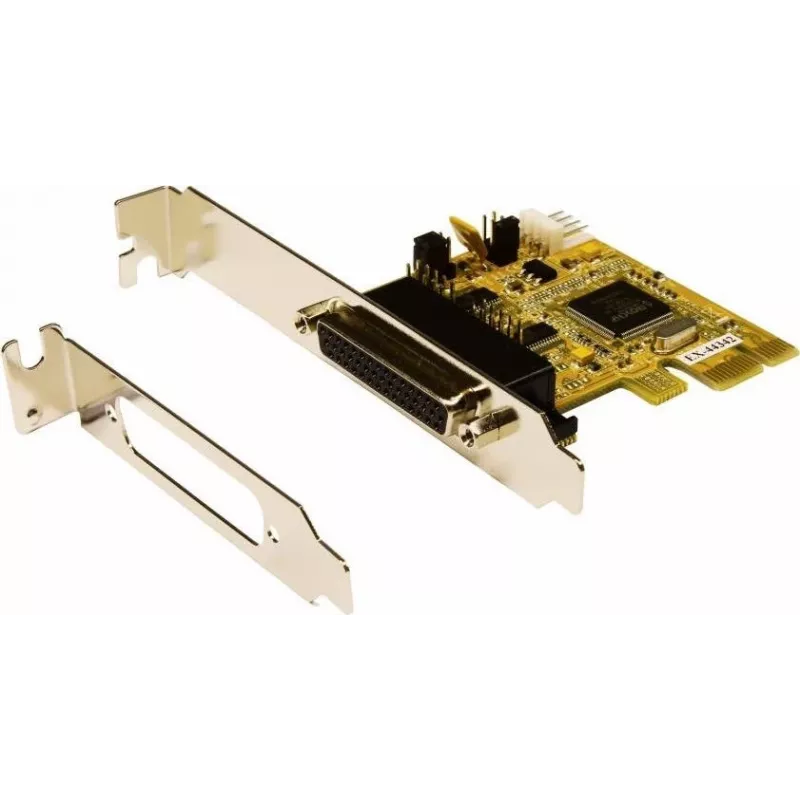

Liidesekaart EXSYS EX-44342 Internal Serial

EXSYS EX-44342 Internal Serial liidesekaart pakub kahte suure jõudlusega RS-232 jadaporti, kasutades 16C550-tüüpi UART-sid ja ühendub hostsüsteemiga PCI-Express (PCIe) pesa kaudu. Mõeldud arvutitele, õhukestele klientidele ja serveritele, kompaktne kaart (66 mm × 66 mm) võimaldab usaldusväärset COM-pordi laiendust ja toetab standardseid jadaseadeid, sealhulgas 5/6/7/8 andmebitti ja 1/1.5/2 stoppbitti. Kaart on PCI-Express Plug-and-Play ühilduv ja väldib käsitsi IRQ või I/O aadressi seadistamist. Samuti annab see +5V ja +12V pistiku 9. kontaktile POS-süsteemi toiteks.

Eelised

EX-44342 pakub kohest COM-pordi laiendust PCIe kaudu automaatse Plug-and-Play tuvastusega, kahte sõltumatut RS-232 porti 16C550-ühilduvate UART-idega laia pärandseadmete ühilduvuse tagamiseks ja kompaktset vormitegurit, mis sobib standardsetele ja väikestele korpustele, kui see on ühendatud kaasasoleva madala profiiliga kronsteiniga. 9. kontakti väljundtoide toetab POS-välisseadmeid ilma eraldi toitejuhtmeteta.

Sobilik järgmisteks kasutusviisideks

• Pärand-jadaseadmete, nagu vöötkoodilugejate, tšekiprinterite ja modemite ühendamine
• POS-süsteemid, mis vajavad 9. kontakti toitega jadaporte
• Tööstus- või manustatud arvutid, õhukesed kliendid ja serverid, mis vajavad täiendavaid COM-porte

Peamised spetsifikatsioonid

• Mudel: EXSYS EX-44342
• Liides: PCI-Express (PCIe) hostiliides
• Pordid: 2 × RS-232 jadaporti (16C550-tüüpi UART-iga ühilduv)
• Jadaseaded: andmebitid 5/6/7/8; stoppbitid 1/1.5/2
• Toide pistikul: +5V ja +12V saadaval 9. kontaktil (POS-i tugi)
• Vormitegur: sisemine kaart, mõõtmed 66 mm (L) × 66 mm (S)
• Plug-and-Play: PCI-Express Plug-and-Play ühilduv

Kasutamine

Paigaldage EX-44342 emaplaadi vabasse PCIe pesasse, kinnitage kronstein ja ühendage jadaseadmed isaste RS-232 pistikutega. Operatsioonisüsteem peaks kaardi automaatselt tuvastama PCIe Plug-and-Play kaudu; vajadusel installige draiverid vastavalt oma operatsioonisüsteemile. Kui kasutate POS-välisseadmeid, mis saavad toidet 9. kontaktilt, veenduge, et ühendatud seade aktsepteerib toidet sellel kontaktil ja ei ületa pakutavat pinget.

Soovitused

Kasutage kaasasolevat madala profiiliga kronsteini väikeste arvutikorpuste jaoks ja kontrollige draiverite ühilduvust oma operatsioonisüsteemiga. Seadmete puhul, mis vajavad toitega RS-232, kontrollige enne 9. kontaktiga ühendamist toitenõudeid, et vältida kahjustusi.
