Sisemine jadasiinikaart EXSYS EX-46012 PCIe Isane ASIX MCS9901CV-CC

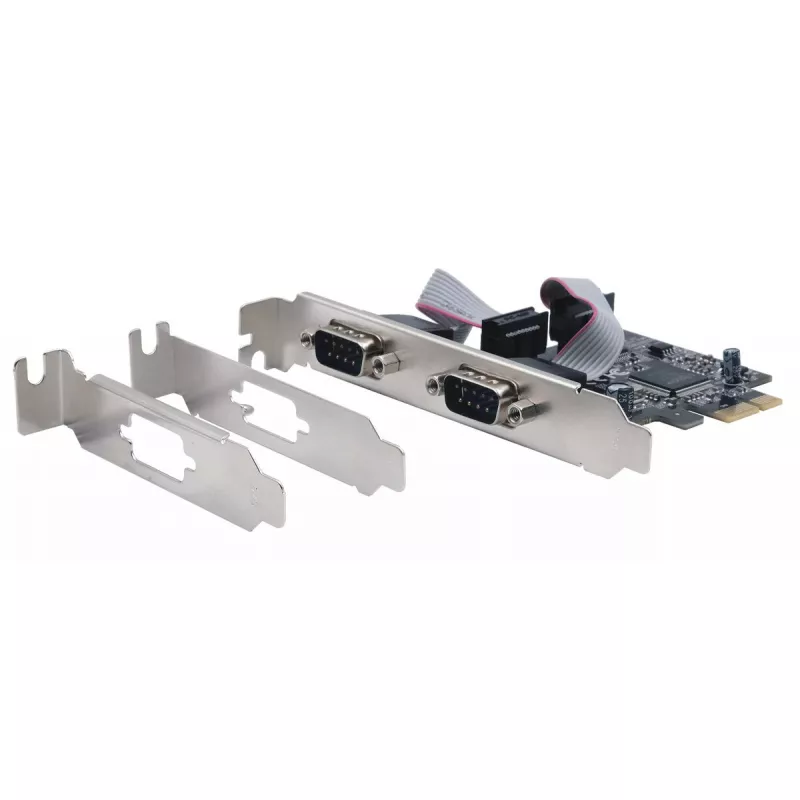

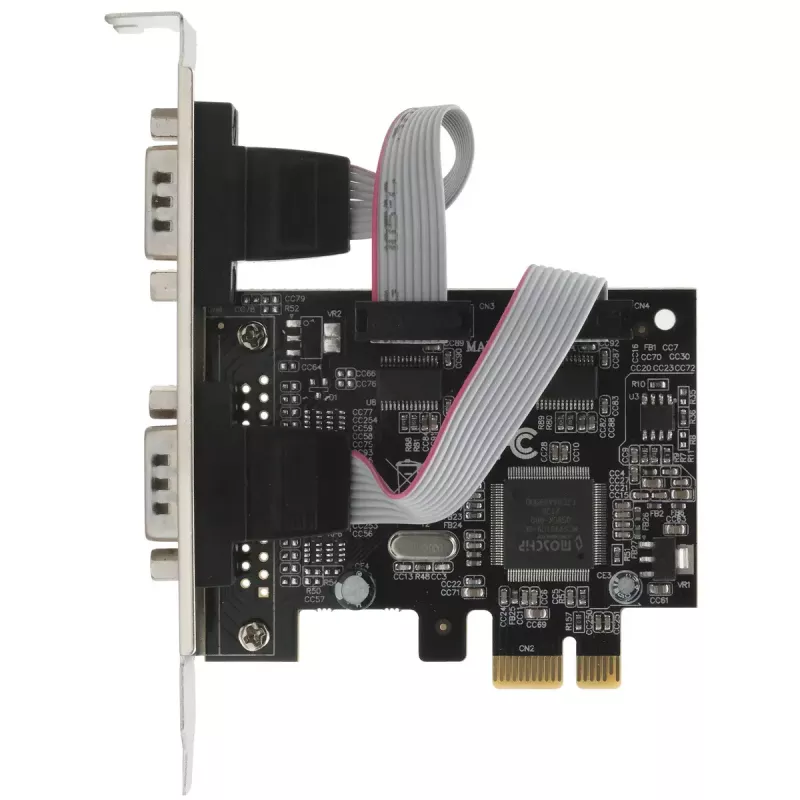

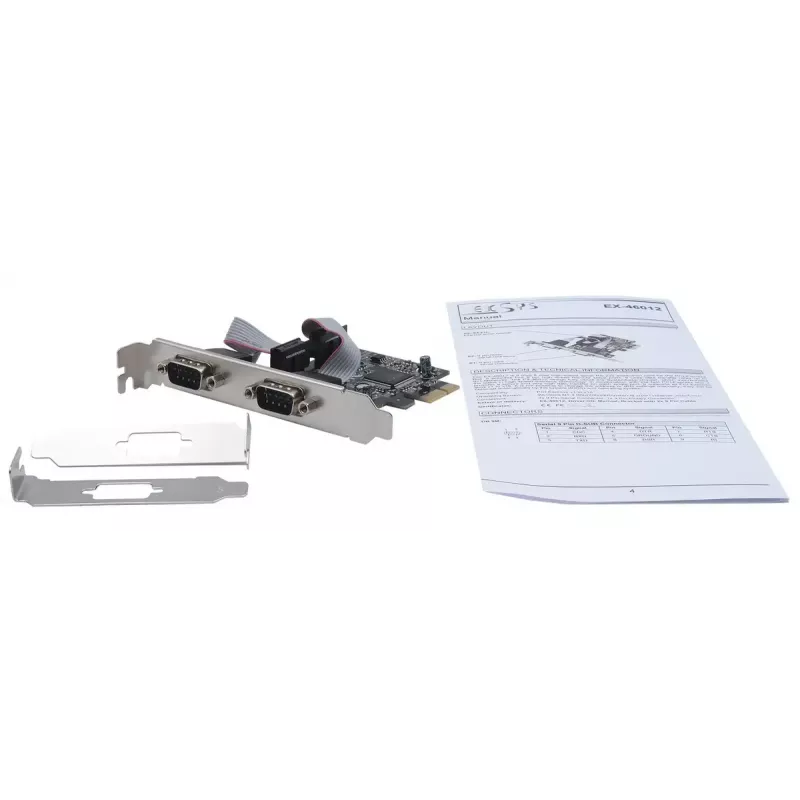

EXSYS EX-46012 PCIe sisemine jadasiinikaart pakub kahte RS-232 jadaporti, mida juhivad suure jõudlusega 16C550-ühilduvad UART-id. Mõeldud paigaldamiseks arvutitesse, väikestesse tööjaamadesse või serveritesse, kasutab kaart PCIe hostiliidest ja ASIX MCS9901CV-CC kiibistikku. Adapteriga on kaasas kaks madalprofiiliga kronsteini, mis sobivad kompaktsetesse arvutikorpustesse, ja see vajab 3,3 V toitepinget; selle kompaktsed mõõtmed (62 mm × 77,5 mm) sobivad ruumipiiranguga süsteemidesse.

Eelised

EX-46012 lisab PCIe pordi kaudu kaks töökindlat RS-232 porti, pakkudes ühilduvust pärand-jadaseadmete ja UART-põhist sidet vajavate süsteemidega. Pardal olev ASIX MCS9901CV-CC kiibistik ja 16C550-laadsed UART-id tagavad ühtlase jadaside jõudluse, samas kui kaasasolevad madalprofiiliga kronsteinid võimaldavad paindlikku paigaldamist standardsetesse ja väikese kujuteguriga korpustesse. Adapteri sisemine disain ja hall viimistlus sulanduvad hõlpsasti erinevatesse riistvarakeskkondadesse.

Sobib

• Tööstuslike või pärand-jadaseadmete (modemid, vöötkoodilugerid, PLC-d) ühendamiseks
• Jadaportide laiendamiseks lauaarvutites, serverites või väikestes tööjaamades
• Manussüsteemidesse või rakendustesse, mis nõuavad töökindlat UART-põhist sidet

Põhilised tehnilised andmed

• Hostiliides: PCIe
• Kiibistik: ASIX MCS9901CV-CC
• UART: 16C550-ühilduv, 2 × RS-232 port
• Sisendtoitepinge: 3,3 V
• Mõõtmed: 62 mm (L) × 77,5 mm (S)
• Sisemine: Jah
• Värv: Hall
• Kaal: 0,13 kg
• MPN: EX-46012
• EAN: 4718359460128

Kasutamine

Paigaldage EX-46012 vabasse PCIe pessa hostsüsteemis, kinnitage kaart sobiva kronsteiniga (standard- või madalprofiiliga, sõltuvalt korpusest) ja ühendage vajadusel sisemine toide. Pärast füüsilist paigaldamist lülitage süsteem sisse ja installige või kontrollige ASIX MCS9901CV-CC kiibistiku õigeid draivereid, et operatsioonisüsteem tuvastaks kaks RS-232 jadaporti. Seadistage jadapordi parameetrid (edastuskiirus, paarsus, andmebitid, stoppbitid) vastavalt vajadusele oma rakenduses või operatsioonisüsteemi jadaside seadetes.

Soovitused

Kasutage kaasasolevaid madalprofiiliga kronsteine väikese kujuteguriga korpuste jaoks ja veenduge, et hostsüsteem tagab stabiilse 3,3 V toite. Töökindlaks tööks tööstusseadmetega kasutage kvaliteetseid varjestatud jadakaableid ja kontrollige maandust. Enne kasutuselevõttu veenduge draiverite ühilduvuses oma operatsioonisüsteemiga.
